PLC的无线远程监控方案

日期: 2019-12-02 14:41:57  作者: 拓普瑞  浏览次数: 30
> 浏览次数: 30

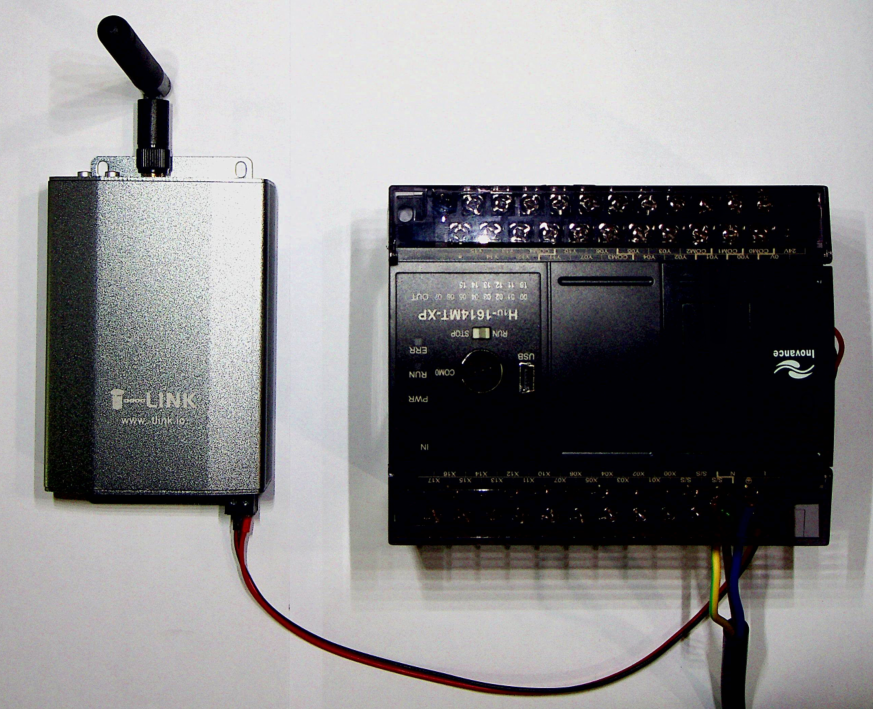

一.选择产品

1.PLC:H1u-1614MT-XP

2.DTU:GPRS DTU

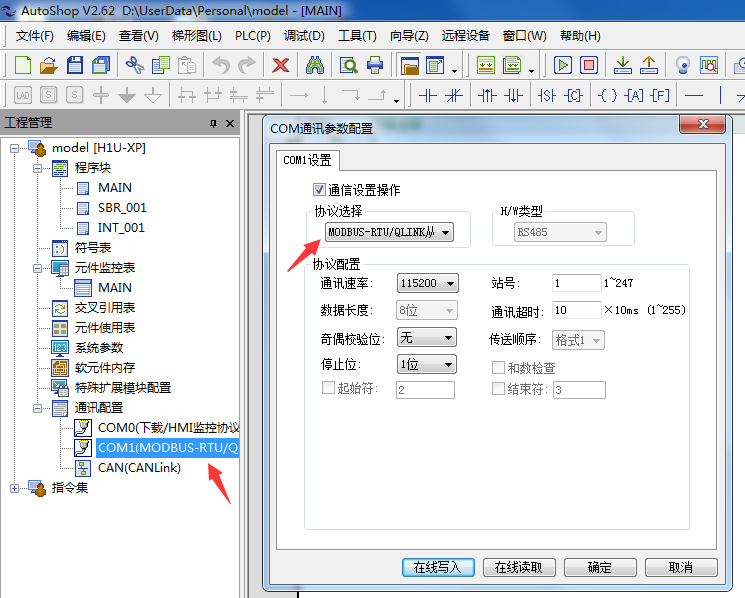

二.设置PLC通讯信息

串口:COM1

协议:MODBUS-RTU从站

波特率:115200

数据位:8位

校验位:无

停止位:1位

从站地址:1

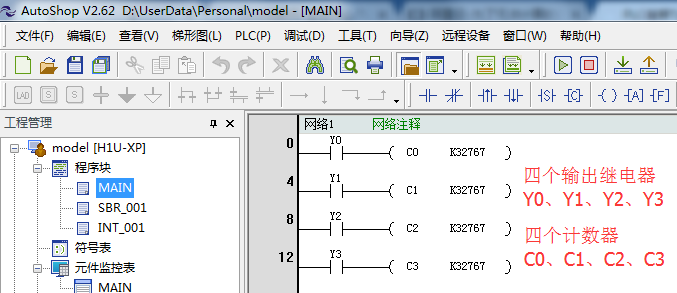

三.PLC编程

简单例程:控制继电器次数累积

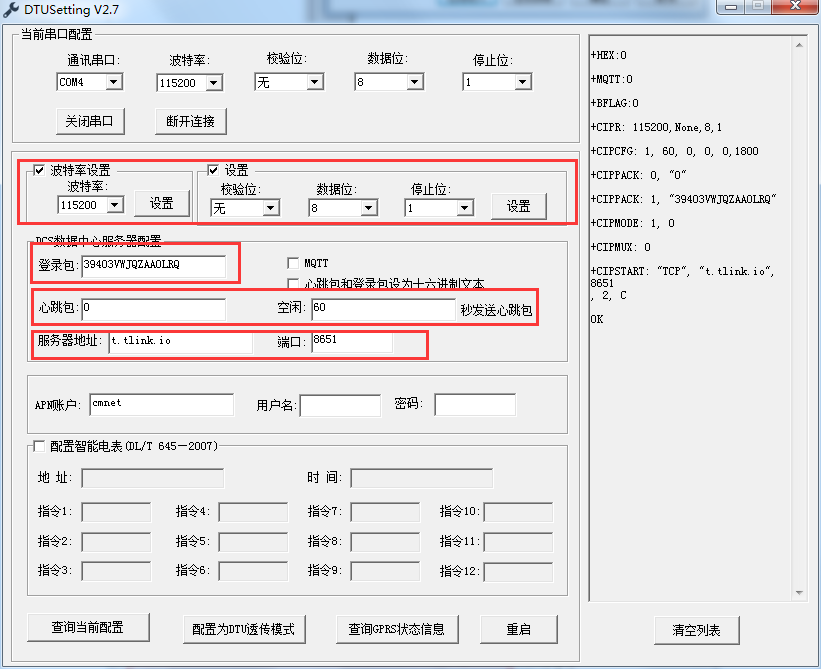

四:配置DTU

波特率:115200

校验位:无

数据位:8位

停止位:1位

登陆包:设备序列号(平台获取)

心跳包:0

空闲:60

服务器地址:t.tlink.io

端口:8651



五.配置读写指令

登陆www.tlink.io,先创建设备,之后进行读写指令的配置,配置需参考PLC寄存器列表:

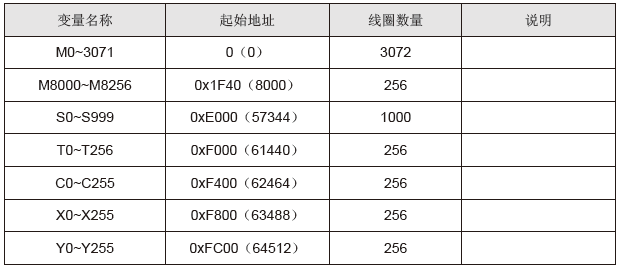

1)位原件编址

PLC内部的位变量,只有2种状态0和1。在本PLC中包含M、S,,C,X,Y等变量,地址定义如下图表:

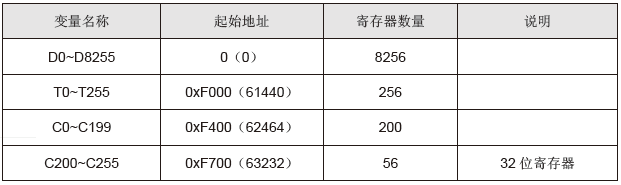

2)寄存器原件编址

寄存器原件:指16位(字)或32位(双字)变量,在本PLC中,16位变量包含D,T,CO~199;32位变量为C200~255.

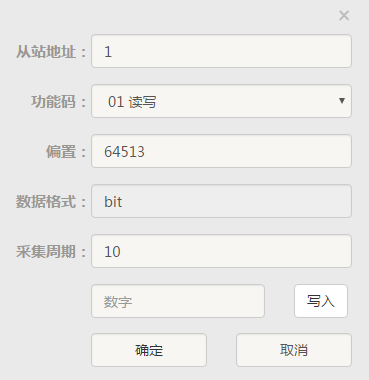

读写指令配置如下:


传感器
从站地址 功能码 偏 制 数据格式 采集周期

Y0

1 01
64513
bit
10
C0 1 03 62465
16位有符号数
10
Y1 1 01 64514
bit 10
C1
1 03 62466
16位有符号数 10
Y2 1 01 64515
bit 10
C2
1 03
62467
16位有符号数 10
Y3 1 01 64516 bit 10
C3 1 03 62468
16位有符号数 10

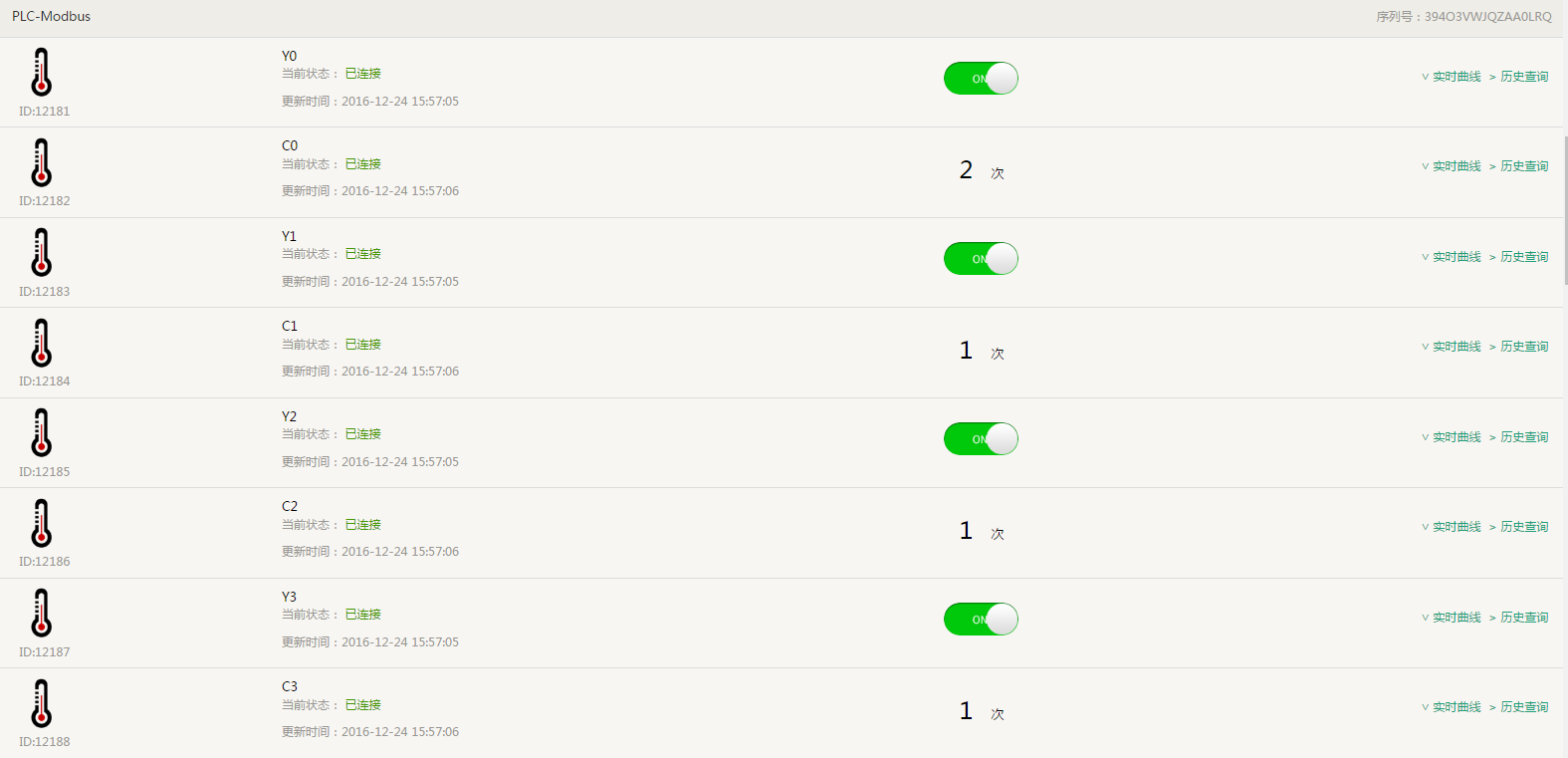

六.配置完成,把PLC和DTU连接好,通电运行。
