4G DTU在工业锅炉远程监控中的应用-拓普瑞

日期: 2019-12-13 14:53:55  作者: 拓普瑞  浏览次数: 19
> 浏览次数: 19

拓普瑞4G DTU TP301V4产品连接工业锅炉。锅炉为RS485通讯,MODBUS RTU通讯协议,采集NOx,O2,氨逃逸,和手机APP远程控制开关。


4G DTU

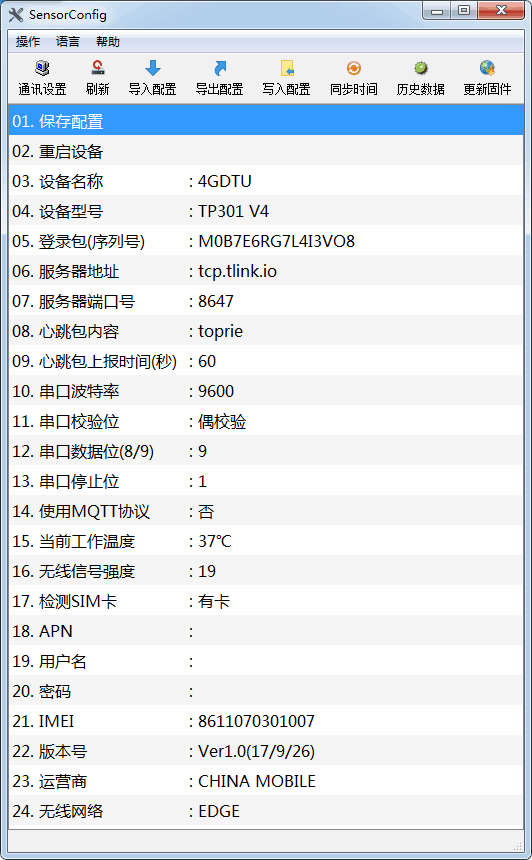

由于是RS485通讯,只需要拓普瑞4G DTU与锅炉的485通讯端连接正确即可正常通讯。tlink平台上的Modbus协议(MB RTU协议)对应的端口号为8651,因此配置4G DTU TP301V4产品的时候端口号要选择8651,波特率选择9600(与DTU连接的设备波特率一致),通讯设置为8、偶校验、1,4G DTU配置的界面如下:


4G DTU

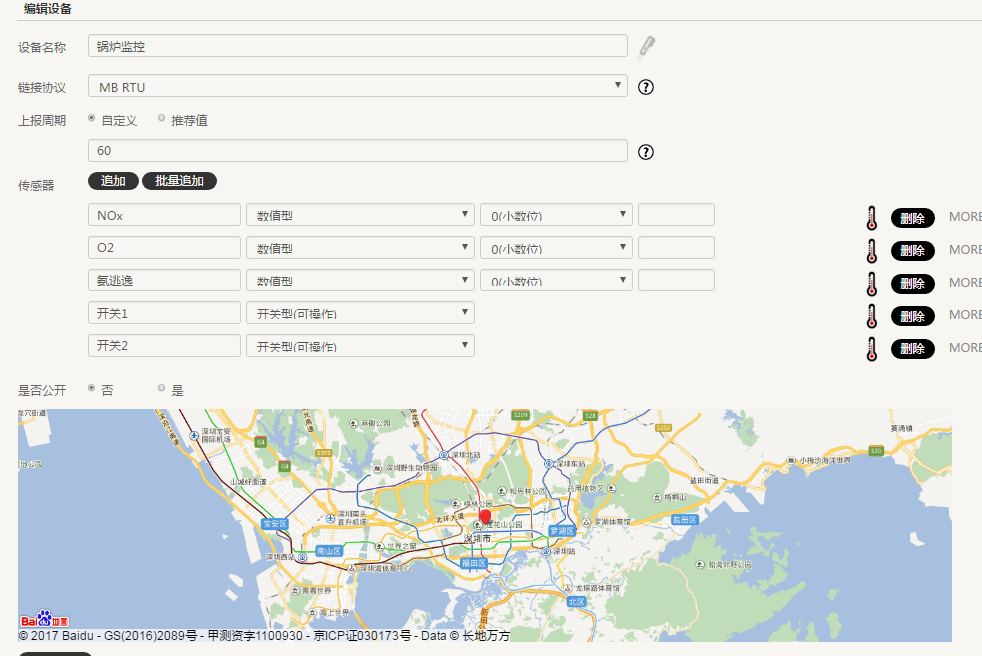

平台上创建设备,名称自定义 :


拓普瑞4G DTU

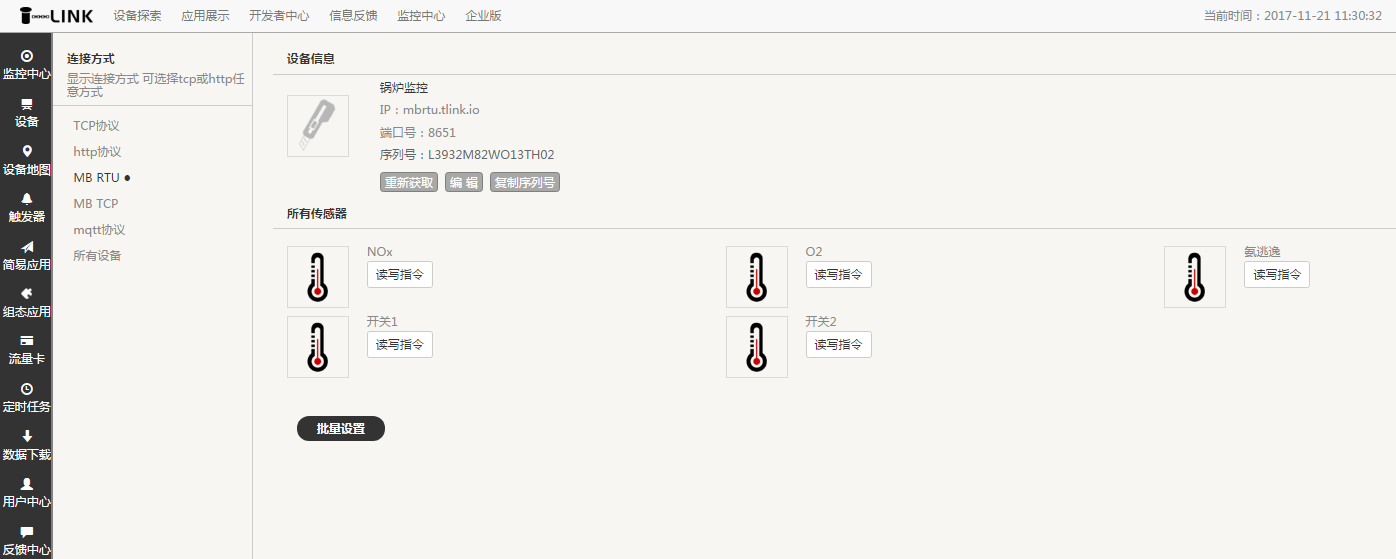

在设备列表中点击设置设置连接即可进入相应设备的设置连接界面,配置对应的协议标签,由于选择MB RTU协议,配置的协议标签界面如下:


拓普瑞4G DTU

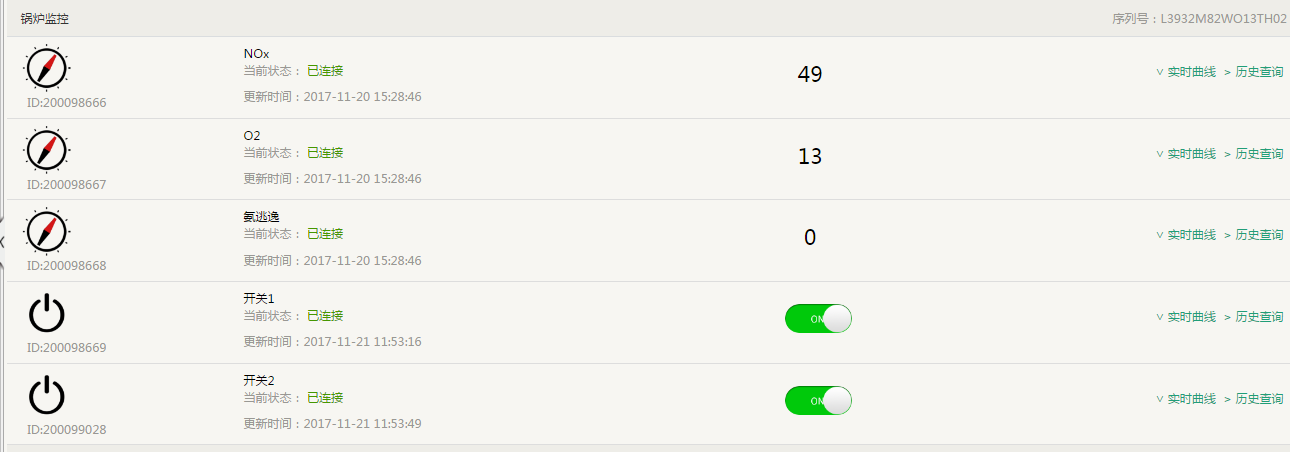

全部完成配置之后,在监控中心可以看到拓普瑞4G DTU上传的数据:


拓普瑞4G DTU

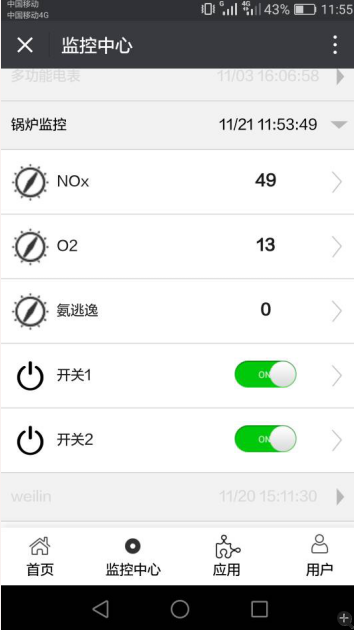

4G DTU连接锅炉显示界面图:



拓普瑞4G DTU


拓普瑞4G DTU
