药品库房温湿度监测系统设计方案

日期: 2021-01-19 14:55:01.0
浏览次数: 3251

一、药品库房温湿度监测系统方案简述

药品库房温湿度监测系统要求:

(1)系统数据传输为zigbee(2.4GHz)无线方式进行布控,供电为单体供电(220VAC)进行布控。

(2)监控对象:

药品库房温湿度监测对象图

(1)监控便捷有效,尽可能做到人性化、智能化、模块化、专业化,对药品库内环境准确预警,预防各种不良因素。

(2)预警内容丰富,现场设备蜂鸣器报警,监控中心声光报警及短信报警,手机短信报警对象可设置5个。温湿度一旦超限,立即发送短信至指定负责人或现场工作人员。

(3)现场温湿度记录仪安装点位,应经过现场测量进行布点,能准确的反映出各个住宅的环境。我方将采用无线温湿度测试系统对住宅进行布点测试。安装点位能准确的测试出药品库内的平均温度。

二、药品库房温湿度监测系统功能:

系统针对药品库房实际情况设计,制定方案,实施施工简洁,功能稳定,整体美观的效果;

(1)温湿度监测系统软件支持各种通讯方式的测点终端自由组网。

(2)无线通讯的测点终端的通讯距离可达到500—1000米,也可以使用以太网通讯,以及GPRS远程无线通讯。本系统采用无线zigbee和以太网相组合,以达到节约施工材料,功能更加稳定。

(3)采用分布式多层架构,软件平台采用配置稳定的计算机作为管理主机,配备不间断电源,能实现24小时不间断工作。监控主机设备一个UPS不间断电源用于数据汇总主机。

(4)温湿度终端:温湿度记录仪采用进口高品质温湿度传感器和微处理器芯片,保证检测精度和可靠性;采用大屏幕液晶显示器,实时显示现场的温湿度变化;内置报警器可在温湿度超限时现场报警;内置不易失存储芯片,在实时传输温湿度数据的同时,把数据记录下来,如发生停电或管理主机及通讯故障,在电脑恢复运行后可自动将丢失的历史数据上传到电脑;内置充电式高能锂电池,一旦发生系统断电情况,仪器工作不受影响。

(5)系统具有权限管理功能,普通人员只能查看数据,高级管理员可进行其他相关操作。

(6)自动备份功能,温湿度监测系统定时包含自动备份功能,防止因系统宕机导致的数据丢失。系统在保存实时数据的同时,也保存有自定义格式的文件,按月份、设备归类存档,内容包括设备的各种基本信息,以及历史数据。

药品库房温湿度监测系统拓扑图:

药品库房温湿度监测系统拓扑图

数据传输及预警原理架构:

数据传输及预警原理架构图

三、硬件介绍:

1、无线温湿度记录仪TOP401TH

无线温湿度记录仪技术参数


无线温湿度记录仪,安装墙面,现场取电。数据直接发送到数据总览主机。

功能概括:温湿度数据保存到记录仪自身,且实时发送数据到数据总览主机,记录仪自身带有蜂鸣器报警,并带有继电器报警输出。

1、数据接收主机

数据记录仪T3

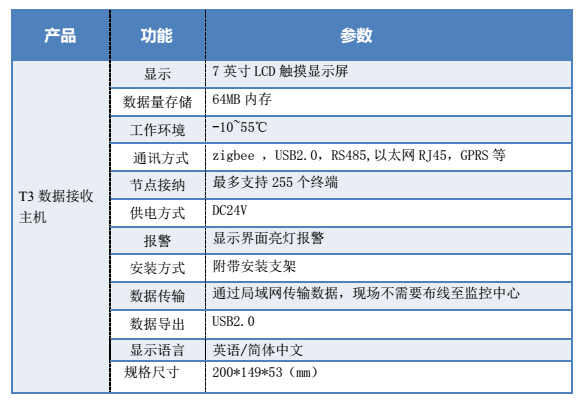

药品库房温湿度监测T3主机技术参数图


四、系统软件介绍

1、THMonitor实时网络监测软件

THMonito是我司开发的最新一代实时网络监测软件,基于Windows操作系统,采用Visual C++开发,界面非常美观友好,操作人性化。为了使管理员方便管理,针对本项目将做一些定制化的开发。主界面如下:

THMonitor实时网络监测软件主界面图

THMonitor软件有如下特点:

(1)实时显示各监测点采集数据。若数据超出所设置的上下限,则自动播放报警声音,病发送报警短信到管理员手机。

注:一级管理员可以指定报警短信与管理员手机的匹配关系,比如指定哪几个仪器发送报警短信到某管理员。

(2)实时显示系统运行消息,使得管理员能随时监控整个系统的运行状态。如果出现故障,管理员应该立即进行处理。

(3)实时报警。并根据设定条件条件触发声光报警或者发送短息消息到管理员手机。可以最多设置5个管理员手机号码。

(4)以红、黄、绿开光状态显示采集点状态,方便用户直观的显示。

(5)在线增加或者减少记录仪,管理方便。

(6)在线修改记录仪状态。

在线下载记录仪数据,全部数据都被保存在数据库中,方便用户进行进一步的分析与处理。

2、系统的三层结构

用户层:包括公司内部任意联网计算机,安装THNliene客户端软件后,可以实时查看当前实时运行状态或者历史数据。工作原理:所有数据都存储在控制层(控制服务器)上,用户层只能通过局域网(或Internet)去查询、下载历史数据,或查看实时数据(有延迟,一般不超过2分钟)。

工作流程:用户运行THMonitor Client软件—输入服务器IP地址,端口号,则用户可以查看到实时的监测数据,也可进行历史数据查询。

THMonitor Client软件接收到服务器端发过来的实时数据时,会对其进行判断,如果温湿度数据超过了所设置的上下限,THMonitor Client软件会播放报警声音。

控制层:运行THMonitor监控软件,实时采集数据,并将数据写入数据库中,对所有记录仪远程在线进行管理,设置,下载数据等。控制层相当于C/S架构的Server端核心就是THMonitor监控软件。

本项目里采用SQL数据库,对数据进行了加密处理,任何用户都不能对数据进行修改,若有用户企图修改,所修改的数据将被视为无效数据,不能被查询出来。

设备层:所有高精度仪器可自动记录温湿度,通过以太网或者GPRS网络发送到控制中心(MC),由THMonitor软件自动化控制。即使服务器未启动或者线路故障,记录仪也能自动记录数据,不会出现数据丢失情况。

3、数据保护

双重数据保护:数据库同时存储在数据库与记录仪中,及时计算机系统故障,数据也不会丢失。

专有网络,确保网络可靠稳定。本系统布线采用国标四芯屏蔽电缆,坚固耐用,新号抗强电干扰,不易丢失。

加密校检:每一条数据库中的数据都进行了加密校检保存,用户若手工修改,则校检不合格,导致数据被视为无效数据,不能被THMonitor Client客户端软件查询出来。

备份:每天自动备份一次,全部压缩并拷贝THMonitor软件安装目录到一个压缩文件,然后拷贝该文件到备份服务器。一旦服务器出现故障,即可从备份文件恢复THMonitor系统。
