TP505与TP2325组合成洁净环境高效监测方案

洁净环境在现代工业生产中扮演着至关重要的角色，尤其对于制药、医疗器械、电子半导体、食品工业等对生产环境有严格要求的行业更是如此。根据《GB50073-2013洁净厂房设计规范》，洁净厂房内各洁净室的空气洁净度等级必须满足生产工艺对生产环境的洁净要求。洁净室及洁净区空气洁净度整数等级应符合规定，包括粒径范围0.1μm~0.5μm，超出此范围时可采用U描述符或M描述符补充说明。此外，空气洁净度等级的测试方法应按本规范附录A的要求进行，确保洁净度等级满足特定工艺要求下的微生物、化学污染物浓度限值。该规范作为国家级强制性标准，为洁净厂房的设计、建设和验收提供了明确的法律依据和技术指导。

在实际应用中，洁净环境的持续监测和合规验证是企业质量管理体系的关键环节。拓普瑞TP505多参数洁净度分析仪，结合TP2325管道风速传感器，为企业提供了一套全面的解决方案。该系统能够实时监测并记录尘埃粒子、压差、温湿度、露点、风速等关键参数，确保生产环境满足国家强制标准。

各行业对洁净环境的监测要求虽有差异，但均需遵循统一的国家标准框架。以下通过表格形式展示各行业在洁净环境监测中的核心参数要求：

表：各行业洁净环境监测核心参数要求

2.1 空气洁净度等级标准

《GB50073-2013洁净厂房设计规范》详细规定了洁净室及洁净区内空气中悬浮粒子的空气洁净度等级，包括整数等级和中间数等级，以及对应的粒径范围和浓度限值。该标准按悬浮粒子浓度划分了多个洁净度等级，每个等级对应不同的生产工艺要求。规范中第3.0.1条规定，洁净室及洁净区空气洁净度整数等级应按特定表格确定，其中各种要求粒径D的最大浓度限值Cn需按公式计算，有效数字不应超过3位。

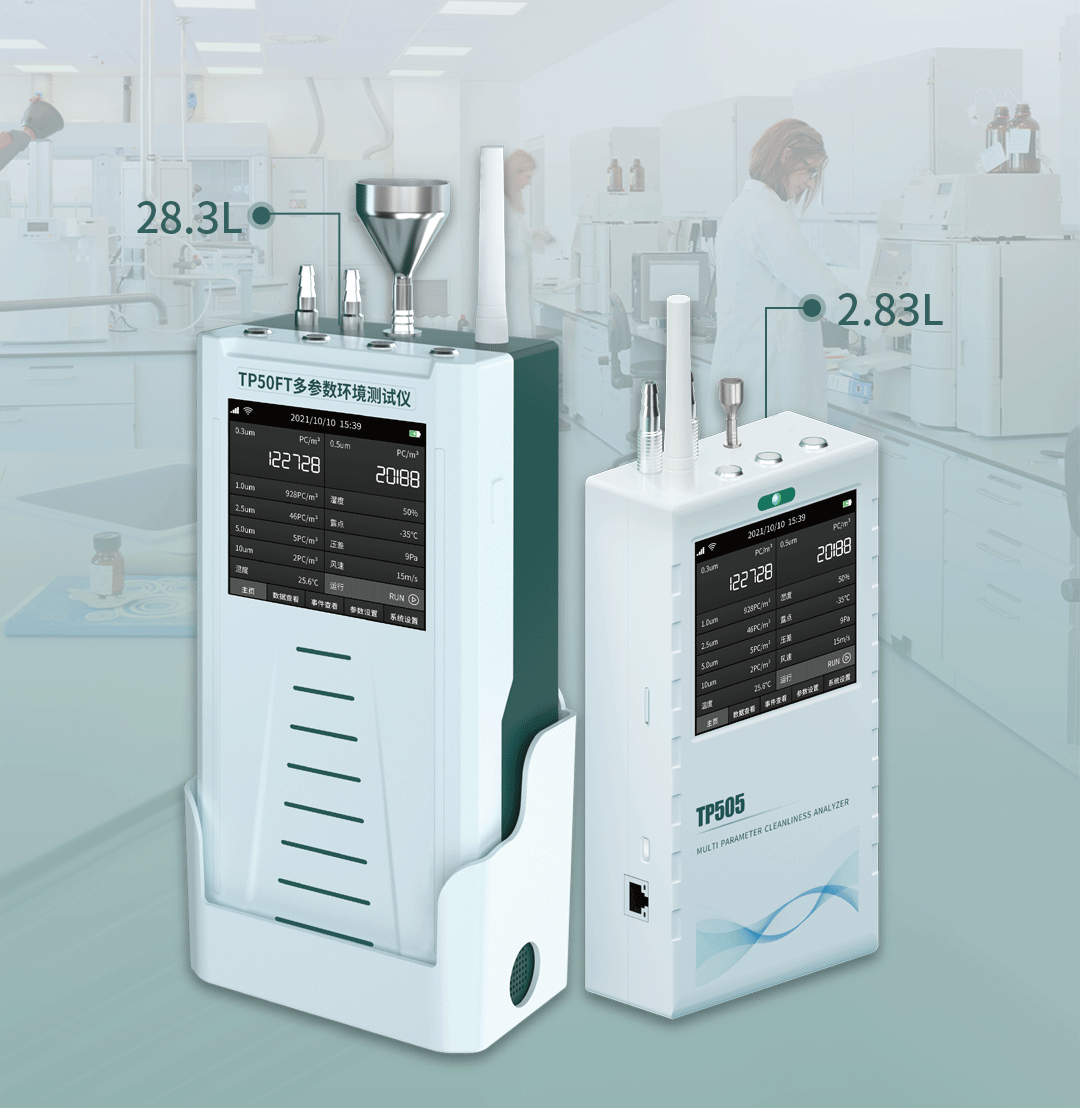

TP505多参数洁净度分析仪在此环节发挥着关键作用，它能够同时检测6种粒子尺寸（0.3μm、0.5μm、1.0μm、2.5μm、5.0μm、10μm），精度达到5%，粒子量程为200，000 particles/L，完全符合《洁净厂房设计规范》(GB 50073-2013)对微粒监测的精确要求。该设备采用激光二极管高标准测量和高稳定性气泵采样方式，采样流量为2.83L/min，确保了检测结果的准确性和可靠性。

2.2 压差控制要求

规范第6.2.1条强调，洁净室（区）与周围的空间必须维持一定的压差，并应按工艺要求决定维持正压差或负压差。这一规定对于防止交叉污染、维持洁净环境的稳定性至关重要。特别是在制药和生物工程领域，不同洁净级别区域之间的压差控制是防止微生物污染的关键措施。

TP505内置的压差传感器测量范围覆盖-500至+500 Pa，精度达±5 Pa，完全符合国家标准对压差检测的要求。通过实时监测洁净室与相邻区域的压差，能够及时发现问题并调整，确保压差始终维持在合规范围内。

2.3 气流流型和送风量

根据规范第6.3.2条，根据洁净室设计规范，洁净室的送风量应取以下三项中的最大值：首先，满足空气洁净度等级要求的送风量；其次，根据热、湿负荷计算确定的送风量；最后，确保洁净室内供给的新鲜空气量满足卫生要求。气流流型的选择对洁净效果有直接影响，单向流、非单向流等不同气流流型适用于不同洁净度要求的场所。

TP2325管道风速传感器专为监测通风系统中的风速而设计，采用热式风速测量原理，测量范围达0~30m/s，精度±3%。它能够实时监测送风系统中的风速变化，为维持合规的气流流型提供数据支持，确保洁净室内气流的均匀分布和适当流速。

2.4 温湿度和新鲜空气量

规范第6.1.5条规定，根据《洁净厂房设计规范》GB50073-2013，洁净室内的新鲜空气量应取以下两项中的最大值：一是补偿室内排风量和保持室内正压值所需新鲜空气量之和；二是确保供给洁净室内每人每小时的新鲜空气量不小于40立方米。这一规定保障了洁净室内工作人员的健康与安全，同时确保了环境的舒适度。

TP505配置的外置温湿度传感器测量范围为-20~60°C（精度±0.5°C）和0%～100%RH（精度±2%RH），可准确监测环境温湿度。同时，该设备还支持选配露点传感器，提供更多环境参数监测，全面覆盖国家标准对洁净室环境条件的要求。

2.5 设备选型综合对比

根据国家标准GB 50073-2013《洁净厂房设计规范》，TP505多参数洁净度分析仪与TP2325管道风速传感器的核心参数与国家规范要求的匹配关系如下：

设备参数与国家标准符合性对比表

3.1 系统架构设计

基于GB50073-2013规范对洁净室监测的全面要求，我们设计了一套完整的监测系统集成方案。该系统以TP505多参数洁净度分析仪为核心，结合TP2325管道风速传感器，构建了一个多层次、全覆盖的洁净环境监测网络。

系统采用分布式采集、集中式管理的架构模式，通过多种通讯方式实现数据的高效传输与整合。TP505作为主控节点，具备4G、WIFI、LORA、RJ45等多种有线无线通讯方式，能够实时采集粒子、压差、温湿度和露点等参数。TP2325管道风速传感器则通过RS485或LORA通讯方式，专门负责监测送风管道中的风速，确保洁净室气流符合规范要求。

系统的拓扑结构设计参考了国家标准对洁净厂房监控系统的要求，充分考虑了可靠性、实时性和可扩展性。系统支持MODBUS RTU/TCP协议，可轻松接入现有的楼宇自控系统或环境监控系统，实现数据的统一管理和分析。

3.2 监测布点策略

根据GB50073-2013规范第6.3.2条对洁净室气流流型和送风量的要求，我们为不同洁净度等级的洁净室设计了科学的监测布点方案：

ISO 5级及以上（百级以上）洁净室：在送风末端、关键工艺区域和回风区域均匀布点，确保气流均匀性和速度稳定性。TP2325管道风速传感器安装在送风管道中，监测总送风量；TP505则布置在关键工艺点，监测实际工作区域的洁净参数。

ISO 6-ISO 8级（千级至十万级）洁净室：按区域功能划分监测重点，在人员活动频繁区和物料传输区加强布点密度。TP505的多点监测能力在此类环境中优势明显，单台设备即可覆盖多个参数的监测需求。

特殊环境洁净室：对于有防爆要求的洁净环境，如部分药品生产车间，选用符合防爆要求的传感器和安装方式，确保监测安全。

3.3 设备集成与配置

TP505与TP2325的集成配置充分利用了两款设备的技术优势，实现了功能互补和数据协同。具体配置方案如下：

参数覆盖配置：TP505负责监测粒子浓度（0.3μm-10μm六通道）、压差（-500Pa至+500Pa）、温湿度（-20°C至60°C，0%～100%RH）和露点（选配）；TP2325专门监测送风管道中的风速（0-30m/s），共同构成完整的洁净室环境监测参数体系。

通讯系统配置：根据现场条件灵活选择通讯方式。对于新建洁净室，推荐采用RJ45有线网络连接，保证数据传输的稳定性；对于改造项目，可采用4G/WIFI无线传输方式，减少布线成本；对于大面积广分布的多洁净室，可采用LORA无线通讯，实现长距离低功耗的数据传输。

供电系统配置：TP505采用Type-C接口供电，DC5V/1.5A，支持内置电池，可在断电情况下持续工作；TP2325支持DC8-28V宽电压供电，适应工业现场的不同供电条件。

4.1 制药行业应用方案

制药行业因其对洁净环境的严格要求而闻名，必须遵循GMP标准（药品生产质量管理规范）以及GB 50073-2013洁净厂房设计规范，以确保生产过程中的质量控制和环境的洁净。在制药车间中，TP505多参数洁净度分析仪与TP2325管道风速传感器的组合应用，能够实现对关键生产区域的全方位环境监控。

在无菌制剂生产车间，特别是关键的灌装区和无菌对接区等A级洁净区，必须维持ISO 5级（Class 100）洁净度，以确保产品不受尘埃和微生物污染，满足药品生产和质量控制的严格要求。TP505可实时监测0.3μm、0.5μm等关键粒径的粒子浓度，一旦发现超标情况立即报警。同时，TP2325管道风速传感器监测送风系统的高效过滤器出口风速，确保维持垂直单向流的稳定气流，符合规范第6.3.2条对气流流型的要求。

对于固体制剂车间等非无菌区域，尽管洁净度要求相对较低（通常为ISO 7-8级），但压差控制仍至关重要。不同洁净级别区域之间需保持10～15Pa的压差，防止粉尘交叉污染。TP505的压差监测功能可实时显示压差数据，并通过4G或RJ45网络将数据传输至中央监控系统，实现压差的连续监控和自动记录。

4.2 医疗器械行业应用方案

医疗器械行业，尤其是植入性医疗器械和体外诊断试剂的生产，对洁净环境有着严格的要求。这些要求包括符合ISO 14644-1标准的洁净度等级，定期进行空气悬浮粒子和微生物检测，以及控制温湿度、压差、气流组织和风速，确保噪声和照度满足生产操作需求。依据GB50073-2013《洁净厂房设计规范》，医疗器械洁净室必须持续监测空气中的悬浮粒子和微生物指标，以确保产品在生产过程中不受污染。

在医疗器械洁净室中，TP505的多参数监测功能发挥重要作用。其粒子监测功能可检测0.3μm至10μm的六个粒径通道，完全覆盖了洁净室认证所需的粒径范围。设备内置的温湿度传感器可确保环境温湿度符合材料存储和生产工艺的要求，防止材料变性或设备性能受到影响。

TP2325管道风速传感器在医疗器械洁净室中主要用于监测洁净空调系统的送风量，确保符合规范第6.3.2条规定的送风量要求。尤其对于需要单向流（层流）的關鍵工艺区域，稳定的风速是保证洁净效果的前提。传感器可通过RS485或4～20mA接口直接连接洁净空调系统，实现风速与空调系统的联动控制。

4.3 电子半导体行业应用方案

电子半导体行业对洁净环境的要求极为苛刻，尤其是集成电路芯片制造车间，通常需要达到ISO 3级至5级的超高洁净度，以确保生产环境中的空气质量符合严格标准。这类环境中的微粒控制直接关系到产品的良品率，因此对检测设备的精度和可靠性要求极高。

在半导体洁净室中，TP505的高精度粒子计数功能可实时监测空气中0.3μm及以上粒径的粒子数量，帮助及时发现微粒污染风险。设备支持Thread、Zigbee、LoRa等无线通讯协议，适合在大型半导体厂房中构建高密度监测网络，而不影响洁净室的结构完整性。

GB50073-2013规范第6.1.5条强调洁净室内应保证足够的新鲜空气量。TP2325管道风速传感器可精确测量送风管道中的风速，结合管道截面积计算出送风量，确保洁净室获得足够的新风补充，同时维持稳定的气流流型。这对于半导体洁净室维持稳定的温湿度和洁净度至关重要。

4.4 食品工业应用方案

在食品工业中，特别是婴幼儿配方奶粉、保健食品、冷链食品等高端领域，洁净生产环境是保证食品安全的重要环节。这些领域的生产车间通常需要达到ISO 7-8级的洁净度，并对环境微生物有严格的控制要求。

食品洁净车间重点关注微生物交叉污染的预防，而压差控制是实现这一目标的关键技术手段。TP505的压差监测功能可实时显示洁净区与非洁净区、不同洁净级别区域之间的压差状态，确保始终维持正确的气流方向（从洁净区流向非洁净区）。一旦压差异常，系统会立即报警，提醒工作人员及时干预。

依据GB50073-2013《洁净厂房设计规范》第6.1.5条，食品洁净车间必须确保每人每小时获得不少于40立方米的新鲜空气。TP2325管道风速传感器监测送风量，结合TP505的温湿度监测数据，可全面评估洁净空调系统的运行状态，确保食品生产环境既符合洁净要求，又保障操作人员的健康舒适。

5.1 数据采集与存储

GB50073-2013规范详细规定了洁净厂房设计的各个方面，包括对洁净室空气洁净度、温湿度控制等环境要求的持续监控和记录，以确保符合相应的卫生和安全标准，避免因工艺条件不合适引发产品质量问题，提高产品的安全性和质量水平。TP505多参数洁净度分析仪内置8GB大容量存储，可长期记录粒子、压差、温湿度、露点等全部监测数据。TP2325管道风速传感器的监测数据也可通过RS485或LORA通讯接入系统，实现集中存储和管理。

系统采用分层数据架构，边缘层设备进行实时数据采集和初步处理，平台层进行数据汇聚和深度分析。这种架构既保证了数据实时性，又确保了历史数据的完整保存。所有数据均带有时间戳，并可通过TP助手上位机软件进行查询、导出和分析，为合规性审计提供完整的数据支持。

5.2 报警管理与应急响应

依据GB50073-2013标准，洁净室设计了多级报警管理机制，包括可燃气体报警装置和事故排风装置，以确保安全运行。当任何监测参数超过设定的阈值时，系统会立即触发报警，并通过多种方式通知相关人员。

TP505支持上下限报警功能，用户可参考ISO标准中洁净室等级划分的粒子浓度限值，如ISO 5级洁净室对≥0.5μm粒子的浓度限值为3520个/m³，设置合理的报警阈值。例如，对于ISO 5级洁净室，可设置0.5μm粒子浓度的报警上限；对于不同洁净区之间的压差，可设置最小压差报警值，确保压差梯度始终符合规范要求。

报警分为多个等级，如预警、报警、严重报警等，不同等级对应不同的处置流程。系统还支持报警联动，可与其他系统（如洁净空调系统、门禁系统等）进行联动控制。例如，当压差异常时，可自动调整新风量和排风量；当粒子计数超标时，可提示检查过滤器状态或调整工艺活动。

5.3 系统验证与合规性报告

对于受监管行业，监测系统的验证和认证是确保其数据合规性的关键环节。TP505多参数洁净度分析仪具备CE和ROHS证书，并可通过权威机构检测，为系统合规性提供基础保障。

系统支持自动生成合规性报告，可按照GB50073-2013、ISO14644-1、GB/T16292-1996等标准的要求，格式化输出监测数据和分析结果。报告模板可根据用户需求定制，包括日报、周报、月报等不同周期，以及认证专用报告、审计报告等不同用途的格式。

针对制药行业，我们的系统严格遵守FDA 21 CFR Part 11标准，确保电子记录和电子签名的可信度、完整性、保密性和可追溯性。对于医疗器械行业，系统同样满足ISO13485标准，支持从设计到售后服务的全生命周期管理，确保医疗器械的质量和安全性。这些特性使得TP505和TP2325的组合方案成为受监管行业洁净环境监测的理想选择。

6.1 项目实施流程

为确保TP505与TP2325监测系统顺利部署，并符合GB50073-201规范要求，我们制定了详细的实施流程：

需求分析阶段：详细了解洁净室的用途、级别、布局和工艺要求，评估现有空调系统和自控系统的情况。依据GB50073-2013规范第3.0.1条，确定所需的空气洁净度等级，并据此制定监测点的布置方案和选定监测参数。

方案设计阶段：基于需求分析结果，设计详细的监测系统方案，包括传感器选型、布点设计、通讯网络设计、供电方案设计等。尤其需关注规范中的强制性条文要求，例如第6.2.1条关于压差控制的规定以及第6.3.2条关于送风量的要求。

安装调试阶段：由专业技术人员进行设备安装和系统调试，确保传感器安装位置符合规范要求，通信畅通，数据准确。TP505支持经由Type-C接口实施调试与升级操作，TP2325提供多种安装模式以适配不同管道条件。

验收认证阶段：按照国家标准和行业规范进行系统验收，包括数据准确性验证、系统稳定性测试、报警功能测试等。生成完整的验收报告及系统文档，为洁净室认证工作提供有力支撑。

培训与维护阶段：对用户进行操作培训和技术交底，确保用户能够正确使用和维护系统。提供持续的技术支持和系统优化服务，确保系统长期稳定运行。

6.2 经济效益与合规价值

TP505与TP2325监测系统的投资不仅能够保障洁净环境的合规性，还能带来显著的经济效益：

风险规避价值：通过持续监测和及时报警，可有效避免因环境不合格导致的产品污染、批次报废、监管部门处罚等风险。对于制药企业，一次重大污染事件可能导致数百万元的经济损失，监测系统的预防价值远远超过其投资成本。

能耗优化价值：通过对洁净室环境参数的持续监测，可优化洁净空调系统的运行策略，在保证环境合规的前提下降低能耗。TP2325管道风速传感器提供的风量数据，可帮助优化风机频率，实现显著的节能效果。

质量提升价值：稳定的洁净环境是高品质产品的重要保障。监测系统通过维持环境参数的稳定受控状态，间接提升了产品质量与一致性，有效降低了质量波动造成的损失。

运维效率提升：TP505采用快拆式设计，并支持多种通讯方式，显著降低了设备维护与系统扩展的难度；TP2325具备高精度测量与强抗干扰能力，有效减少了定期校准与维护的频次，进而降低了全生命周期的维护成本。

通过综合评估，TP505与TP2325监测系统的投资回收期通常在1～2年，对于环境要求严格的行业，其投资回报十分显著。更重要的是，该系统为企业提供了合规保障与质量保证，为企业长期稳定发展奠定了坚实基础。

结论

在GB50073-2013洁净厂房设计规范的框架下，TP505多参数洁净度分析仪与TP2325管道风速传感器的组合应用，为各行业提供了一套完整、合规且高效的洁净环境监测解决方案。该系统不仅能够全面满足国家标准对洁净室粒子浓度、压差、温湿度、风速等关键参数的监测要求，还通过灵活的网络通讯和强大的数据管理功能，实现了洁净环境的实时监控和智能化管理。

随着全球环境问题的加剧和各国政府出台更为严格的环境法规，中小企业和重点行业必须采用先进的监测技术与设备，以满足日益提高的生产环境要求和法规标准。例如，中小企业通过建立完善的环境管理体系（如ISO 14001）和技术创新，可以更有效地监控和控制其环境影响，确保合规性并提升环保绩效。同时，重点行业如制造业通过引入节能设备和废水处理系统，不仅应对了严格的环境法规，还提升了生产效率和市场竞争力。TP505与TP2325的组合方案，凭借其全面性、合规性和可靠性，为企业洁净环境的监测与管理提供了理想选择，助力企业提升质量管理水平，确保产品安全与合规生产。
