压力传感器,压力变送器和压力换能器有什么区别? - 拓普瑞

日期: 2019-12-28 16:30:34.0  作者: 拓普瑞  浏览次数: 2217
 浏览次数: 2217

压力传感器、压力变送器压力换能器这些术语经常互换使用,而确切的定义可能会因来源不同而不同。下面是一般性定义。压力传感器通常是毫伏级输出信号,换能器具有放大的电压输出,而变送器则提供4-20mA的输出信号。


压力传感器


压力传感器、压力换能器和压力变送器这几个术语在工业领域的某些情况下是可互换的。 压力传感器可以用4-20mA的输出信号描述,而压力换能器使用毫伏级的信号描述。一旦描述了相关详情以定义输出信号和应用,就可以确定正确的术语。下面是介绍每个术语及其优势和限制的快速指南。


压力传感器


一、压力传感器

压力传感器通常为毫伏 (mV) 输出信号(也是所有压力类型的通用术语);测量压力的设备。通常可在距离电子设备十至二十英尺的情况下使用毫伏输出信号,而没有显著的信号损耗。信号与电源成正比。具有10mV/V 输出信号的5VDC电源可产生0-50mV 的输出信号。粘结箔应变片或薄膜技术等旧有技术可产生2-3mV/V(毫伏/伏)输出信号,而MEMS技术可以可靠地产生20mV/V输出信号。毫伏级输出信号使设计工程师能够灵活地根据系统需要调节输出信号,并可减小封装尺寸及降低成本。


压力传感器

压力传感器应用场景


二、压力换能器

压力换能器通常为高电平电压或频率输出信号,包括0.5至4.5V比率(输出信号与电源成正比)、1-5V和1-6kHz。这些输出信号应在电子设备的二十英尺范围内使用。电压输出信号可为井口SCADA 系统等远程电池供电设备提供低功耗。除需要5VDC稳压电源的0.5-4.5V输出外,电源电压通常为8-28VDC。0-5V等旧电压输出信号不具有在传感器处于零压力时存在信号的“非零最小输出”功能。此类风险在于系统无法区分没有输出的传感器故障与零压力这两种情况。


三、压力变送器

压力变送器通常为电流输出信号即4-20mA,设备测量的是电流而不是电压;大多数压力变送器是两线设备。4-20mA压力变送器提供良好的抗电磁干扰能力 (EMI/RFI),并且需要8-28VDC的电源。因为信号在产生电流,所以如果在全压力条件下操作,则会消耗更多的电池寿命。



标签:   压力传感器

相关产品

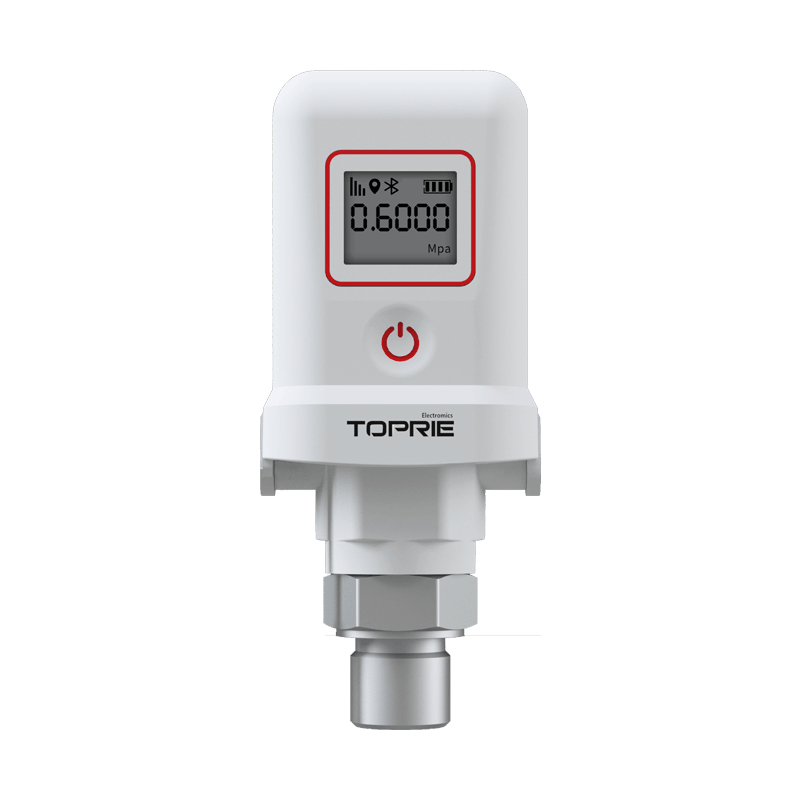

无线压力传感器,其实就是一个无线数据采集传输通讯终端,针对不同的传感层数据采集需求,设计出相应的无线传感器。比如无线压力传感器,主要是采集传输压力;无线液位传感器,主要是采集液位值;无线温度传感器
