锂电池涂布工序烘箱多通道温度无线监控技术方案

日期: 2026-09-12 16:05:35.0 作者: 浏览次数: 3

浏览次数: 3

涂布是锂离子电池生产流程中不可或缺的关键工序，涂布工艺的管控水平，直接影响电池极片的成型质量与成品电池的综合性能，行业内多数极片制程缺陷，都与涂布过程的工艺参数波动、管控不到位存在关联。

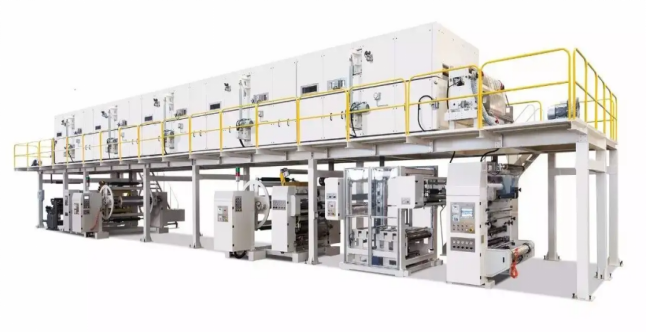

锂离子电池涂布设备的核心运行部件主要包含涂布头与烘箱两大模块，两大部件各司其职、共同决定极片生产品质。

其中，涂布头的结构设计直接影响极片涂布厚度均匀性与面密度一致性；烘箱则主要负责极片涂层的干燥固化，其运行状态与工艺参数，直接决定极片烘干效果及表面成型状态，多数极片表面瑕疵问题，均源于烘箱烘烤参数的不稳定波动。

在实际生产作业中，各大电池生产企业会结合自身产线设备特性、物料参数，定制适配的涂布工艺参数体系，核心参数涵盖烘箱温度、进出风风量等。

正式涂布作业前，操作人员会提前将烘箱参数调试至预设标准，待设备空载状态下的温度、风量参数稳定后，再启动涂布生产。

但该稳定参数仅为烘箱无物料运行时的空载工况状态，不代表实际生产工况。

当带有溶剂的湿极片进入烘箱内部后，溶剂挥发会产生大量吸热效应，导致烘箱内部温度快速下降，且需要一定时长才能逐步回升至预设工艺标准。

在烘箱温度未恢复标准区间的过渡期内生产的极片，会因烘干温度不足、温度不均，出现烘干不彻底、涂层表面厚薄不均等问题，后续极易引发极片表面不平整、收卷鼓边、涂层脱落等质量缺陷，不仅降低涂布工序的良品率，还会影响后续电池组装及成品性能，是锂电池生产制程中亟待优化的痛点问题。

基于此，一套精准、实时、稳定的烘箱温度监测方案，对稳定涂布生产品质、降低物料损耗至关重要。

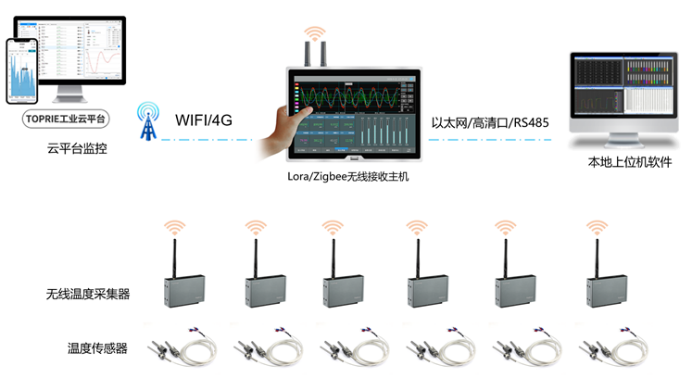

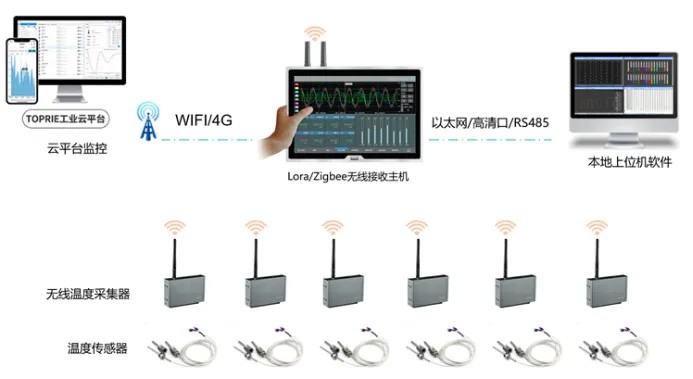

一、涂布机温度监控系统整体架构

针对涂布烘箱现场温度监测点位分散、布线施工不便、温度动态变化快的生产特点，本次方案采用无线数据传输模式，搭建可实时采集、存储、预警的温度监控管理系统，适配多点位、多通道的同步温度监测需求。系统依托Lora、Zigbee无线组网技术，可实现多通道温度同步检测，整体架构由TT-K-30温度热电偶线、多通道无线温度采集器、无线接收主机及客户端监控软件共同组成。

整套系统依托成熟的无线传感与数据传输技术搭建，运行稳定性强，适配工业生产现场环境，同时具备良好的性价比与落地性。

系统采用客户端与服务器架构，结合分布式星型布点、集中统一监控的设计原则，各监测点位独立运行、互不干扰，单点设备故障不会影响整体系统运行，能够精准、真实地采集现场烘箱各点位温度数据。

通过统一集中监控与独立点位测控相结合的模式，有效提升了整套监测系统的运行稳定性与数据精准度。

二、核心设备参数与功能介绍

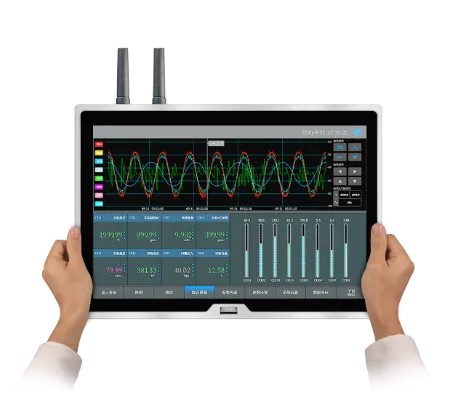

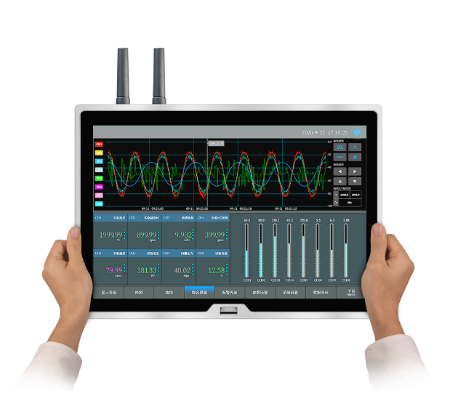

（一）无线接收主机

无线接收主机是整套系统的核心数据处理与控制终端，集成数据采集、数据记录、参数运算、设备管控等多项基础功能。设备融合了行业主流的显示技术、微电子技术、数据存储与无线通讯技术，适配多行业工业工况监测场景，具备适配性广、操作便捷、数据采集精准、运行稳定的特点。

设备采用简约无线化结构设计，从根源上规避了传统有线监测方式布线繁琐、施工成本高、线路易损坏的问题。除核心温度监测外，可同步兼容湿度、电流、电压、压力、液位、流量、振动、转速、频率等多种工业参数采集监测，可满足产线多维度工况监控需求。

设备核心配置：搭载10.1寸BOE高清触控显示屏，屏幕分辨率1280×800，亮度可根据现场工况手动调节；内置2G运行内存与8G存储硬盘，可长期留存监测数据；搭载稳定的LINUX运行系统，保障设备持续稳定运行；配备6000mAh/12V大容量锂电池，满电状态下可持续续航6小时以上；通讯方式支持WIFI连接、4G模块选配，同时配备HDMI高清接口，可外接显示设备，适配多样化现场使用场景。

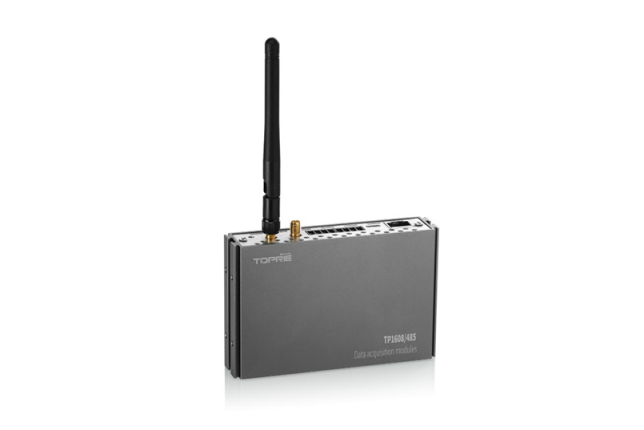

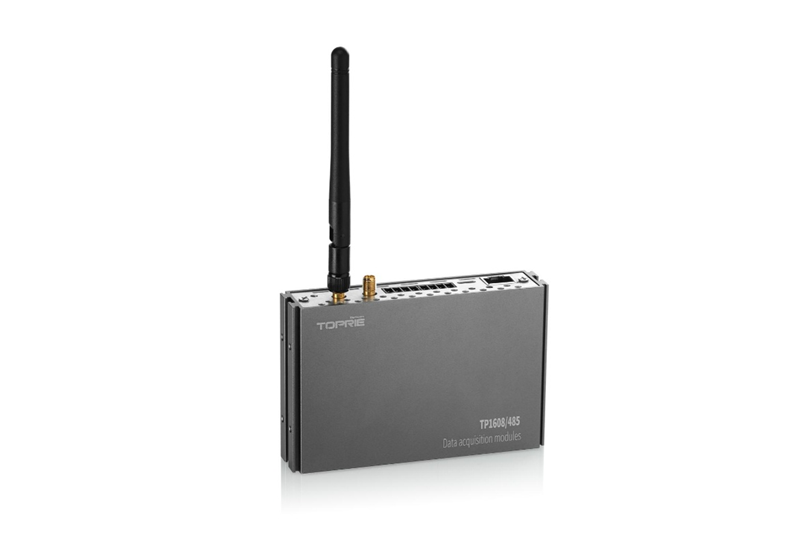

（二）无线温度采集器

无线温度采集器为端子式8通道万能输入采集设备，是现场温度数据采集的终端设备，负责实时捕捉烘箱各点位温度数据并上传至主机。设备搭载4000mAh/12V锂电池，满电续航时长可达6小时以上，满足短时离线监测、设备调试、点位巡检等作业需求。

设备无线通讯模式灵活多样，内置ZigBee、Lora、433M、Thread四种通讯模块，可根据现场车间环境、传输距离、干扰情况按需选配，能够适配不同规模、不同布局的涂布产线监测组网需求。

三、系统运行工作原理

数据采集传输

现场将TT-K-30温度传感器与空气温度传感器接入无线温度采集器，采集器可实时捕捉烘箱内部各点位温度数据，通过Lora或Zigbee无线通讯方式，将数据同步传输至无线接收主机，单台主机可同时接收处理256个点位的温度采集数据，满足大范围、多点位涂布烘箱同步监测需求。

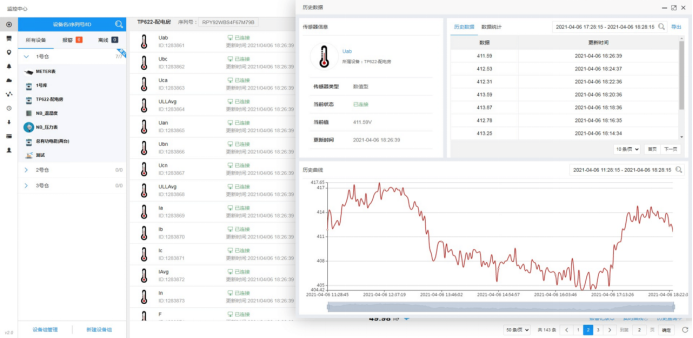

本地终端监控预警

将无线接收主机接入现场局域网并配置固定IP地址，即可实现数据局域网传输。操作人员可在电脑端安装配套监控软件，实时查看各监测点位的温度变化数据。同时系统支持自定义温度上下限阈值，当监测数据超出标准区间时，可自动触发声光、短信等预警提示，便于工作人员及时排查设备异常、调整工艺状态。

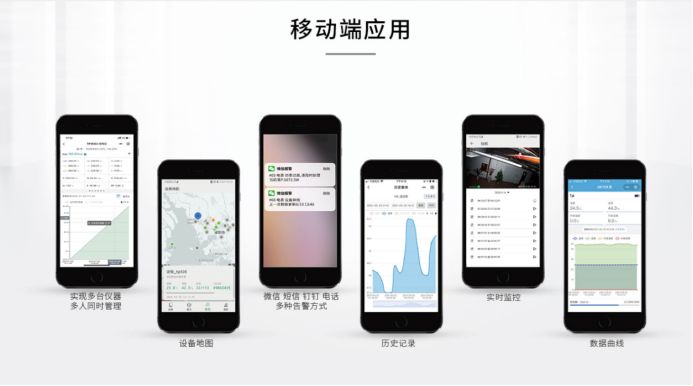

云端远程可视化管理

无线接收主机可通过WIFI或4G网络接入云端监控平台，突破现场局域网限制，实现电脑端、手机端多终端实时查看温度监测数据。当出现温度参数异常时，系统可通过微信、短信、邮件等多种渠道推送预警信息，实现全天候、远程化的工况监控，提升生产管控的及时性与便捷性。

四、方案应用优势与总结

本次无线温度监控方案精准适配锂电池涂布烘箱的生产工况特性，有效解决了传统人工监测、固定参数运行模式下，烘箱初期温度波动难以把控的行业难题。在实际生产应用中，可优化现有作业流程：正式涂布作业前，先将烘箱预热至预设工艺温度，牵引带溶剂的空引带进入烘箱，待设备监测数据显示烘箱温度持续稳定在标准区间后，再将涂布基材与引带对接，启动正式涂布生产。

该方案无需对现有涂布设备、工艺参数进行大幅调整，仅通过实时温度监测、精准把控生产启动时机，即可快速实现烘箱温度稳定运行，有效规避涂布初期的温度波动问题，大幅减少因温度异常导致的极片报废、品质瑕疵等问题，降低生产物料损耗与生产成本。整套系统部署便捷、操作简单、运行稳定，适配规模化锂电池涂布产线的生产需求，具备良好的落地性与产业化应用价值，能够有效提升涂布工序良品率，保障锂电池生产品质的稳定性。
