智能电力仪表那个品牌好？智能电力监控在医院配电系统中的应用

一、前言：医院配电，为什么必须上智能电力监控系统

医院和普通写字楼、工厂用电完全不一样，配电安全直接绑定诊疗安全、患者生命安全。ICU、手术室、急救中心属于一级负荷，CT、核磁、检验设备是精密敏感负荷，门诊空调、照明属于波动负荷，多类型设备叠加带来四大用电难题：大型影像设备启停产生电压骤升骤降、变频设备持续产生谐波污染、各楼宇错峰用电造成三相失衡、线路接头、柜内触点长期发热埋下电气火灾隐患。

传统人工巡检只能定时抄表，无法实时捕捉毫秒级电压波动、谐波异常，故障出现后找不到溯源数据，一旦突发停电、电压畸变，轻则影像设备数据丢失、监护仪停机，重则中断急救治疗。根据医院配电运维规范，一套完整的智能电力监控系统，需要完成实时数据采集、电能质量分析、故障预警、能耗统计、远程管控全流程工作，而智能电力仪表是整套系统的数据采集核心，仪表选型直接决定监控系统的稳定性与实用性。

很多医院后勤采购、电气施工方都会纠结：智能电力仪表哪个品牌适配医院场景？结合医院配电三层组网架构（现场采集层、通信传输层、监控管理层）的需求，本文结合行业通用配电监控技术文档，以拓普瑞 TP 系列智能电力仪表为核心，拆解医院配电监控落地逻辑，客观对比产品适配能力，给医院配电改造、新建院区电气设计提供可落地参考。

二、医院智能电力监控系统核心架构与基础功能

标准医院智能电力监控采用三层组网结构，所有功能落地都依赖前端电力仪表采集原始电气数据：

1. 现场采集层：部署多功能电力仪表、电能质量监测装置、无线测温传感器，负责采集三相电压、电流、功率、谐波、回路温度、开关状态等开关量、模拟量数据，是整套系统的 “感知终端”。

2. 通信接口层：网关、交换机搭建传输链路，支持有线 RS485、以太网，同时兼容 4G、WiFi、LoRa 无线传输，把现场仪表数据上传后台，下发远程分合闸指令。

3. 监控管理层：后台管理平台，实现一次接线图实时画面展示、历史数据存储、故障弹窗 + 声光报警、能耗报表自动生成、负荷曲线分析、远程集中管控。

整套系统四大刚需功能，全部依靠前端仪表支撑：

（一） 实时数据采集与波形捕捉

医疗精密设备对电压波动容忍度极低，系统需要仪表实时捕捉电压、电流波形，当出现电压暂降、瞬断时自动触发录波存储，方便运维人员事后定位故障根源，避免反复出现设备停机问题。

（二） 谐波与电能质量分析

医院大量变频空调、LED 医用照明、医疗开关电源会产生 2~63 次谐波，长期谐波会加速线缆、变压器老化，干扰诊疗设备信号。仪表需要具备完整谐波分析能力，量化谐波畸变率，为有源滤波、无功补偿装置提供调节依据。

（三） 能耗分类统计与负荷优化

医院分门诊、住院、ICU、医技、后勤多个用电区域，需要按科室、设备类型（照明、空调、大型医疗设备）统计用电量，生成柱状图、饼图能耗报表，实现峰谷电价优化、错峰调配大型影像设备使用时间，降低用电成本，同时快速定位异常耗电回路。

（四） 多级故障预警与数据溯源

回路过流、电压超标、柜内触点超温、开关变位时，仪表实时上传异常信号，后台同步弹窗、声光报警，所有故障时间、参数、原因自动存入历史数据库，不用人工纸质记录，缩短故障排查时长，减少停电检修时间。

三、智能电力仪表哪个品牌适配医院配电？拓普瑞 TP 系列核心优势拆解

市面上电力仪表品牌众多，但医院场景对仪表有特殊硬性要求：多通讯方式兼容、谐波测量精度高、支持无线拓展、抗电磁干扰、模块化拓展、可对接第三方电力监控后台。

拓普瑞 TP 系列智能电力仪表（TP613U、TP624、TP625、TP630、TP680）针对中低压配电场景设计，功能贴合医院配电全场景需求，从采集层解决医院监控系统痛点，核心适配优势如下：

1.全维度电气参数测量，覆盖医院配电采集需求

TP 全系仪表支持三相 U/I/P/Q/ 功率因数、电网频率、四象限电能、分时复费率计量、需量统计，高端 TP680 电能质量监测装置可测量 2~31 次谐波、零序电流、电压不平衡度、电压波动闪变、电压暂升暂降，满足高压进线、低压馈线、滤波补偿柜全回路电能质量监测需求。 对比基础款仪表仅能测基础电量，TP 系列自带故障录波、波形存储功能，和医院监控系统 “波形捕捉、故障溯源” 需求完全匹配，针对 CT、MRI 等冲击负荷产生的瞬时电压扰动，可完整记录波形数据，方便运维分析负荷冲击影响。

2.多通讯方式，适配医院三层组网架构

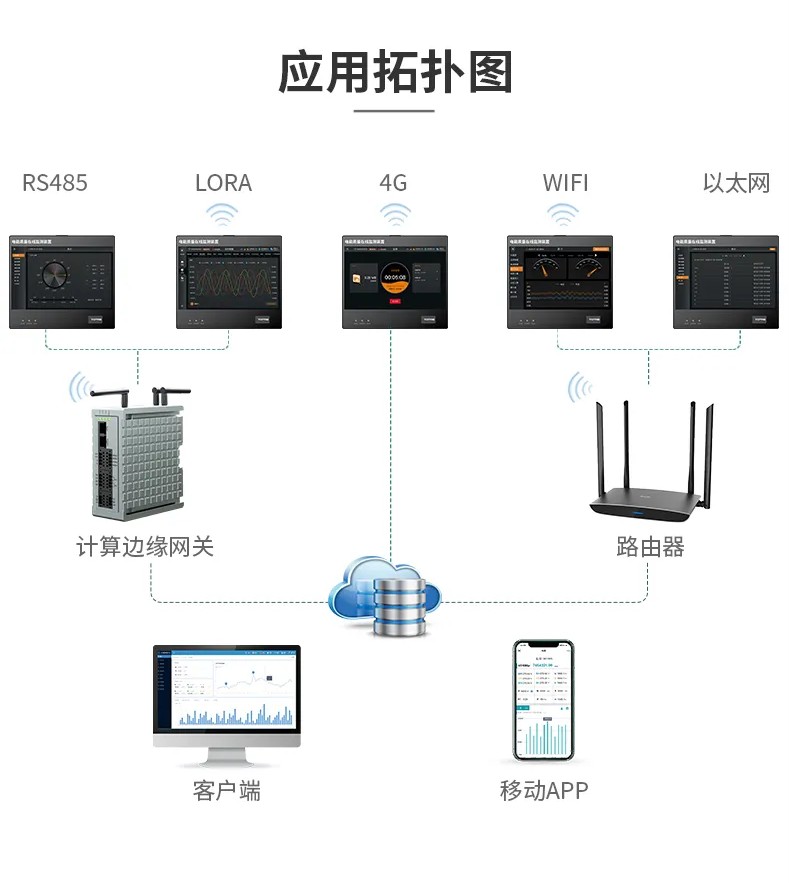

 医院配电室分布分散，高压柜、低压柜、ICU 专用配电箱、后勤机房点位多，布线难度不一，TP 系列仪表通讯接口丰富：标配 RS485 Modbus，可选 RJ45 网口、4G、WiFi、LoRa、LoRaWAN 无线传输，兼顾有线稳定传输与无线免布线改造场景。

• 新建院区：采用以太网有线组网，仪表数据直传通讯网关，传输稳定；
• 老旧院区改造：ICU、放射科等不方便重新布线的点位，选用 LoRa 无线款仪表，降低施工成本； 所有仪表统一协议对接监控后台，实现现场层与管理层数据互通，完美匹配三层组网传输逻辑。

3.拓展性强，可搭配测温、电气火灾监测模块

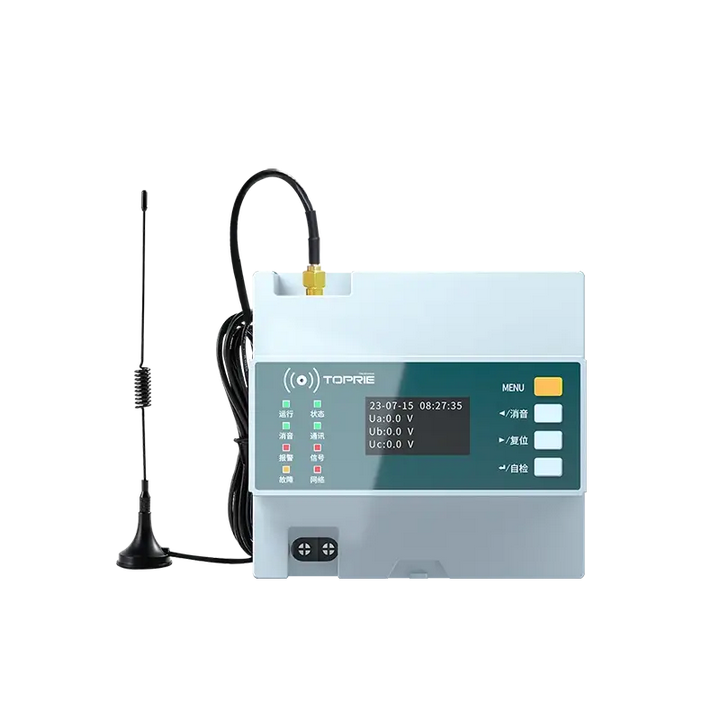

医院配电柜母线、线缆接头、断路器触臂极易发热，是电气火灾高发点，TP 系列仪表可搭配 TP7433 无线测温装置，同步采集回路温度数据；低压馈线点位可联动电气火灾监测模块，同步监测剩余漏电、温度异常，一套仪表同时实现电量监测 + 温度 + 漏电防护，不用单独加装多套采集设备，减少柜内布线空间占用。 系统横向拓展上，TP 仪表可同时接入高压配电柜、低压进线柜、空调配电柜、科室小型配电箱；纵向拓展可对接电能质量分析、远程运维管理模块，后期医院新增医疗设备、扩容配电室，无需更换整套采集设备，仅新增仪表接入网络即可，满足系统长期扩容需求。

4.工业级稳定设计，适配医院复杂电磁环境

医院核磁、DR 设备运行时会产生强电磁干扰，普通仪表容易出现数据跳变、通讯中断。拓普瑞 TP 系列做多重抗干扰电路设计，高低压隔离防护，嵌入式标准柜体安装，接线逻辑简单，支持三相三线、三相四线自由切换，在医院复杂配电环境下持续稳定运行；产品通过 ISO9001、CE、RoHS 认证，计量精度达标，长期运行误差可控，降低后期校准维护频次。

5.可视化数据输出，简化运维操作

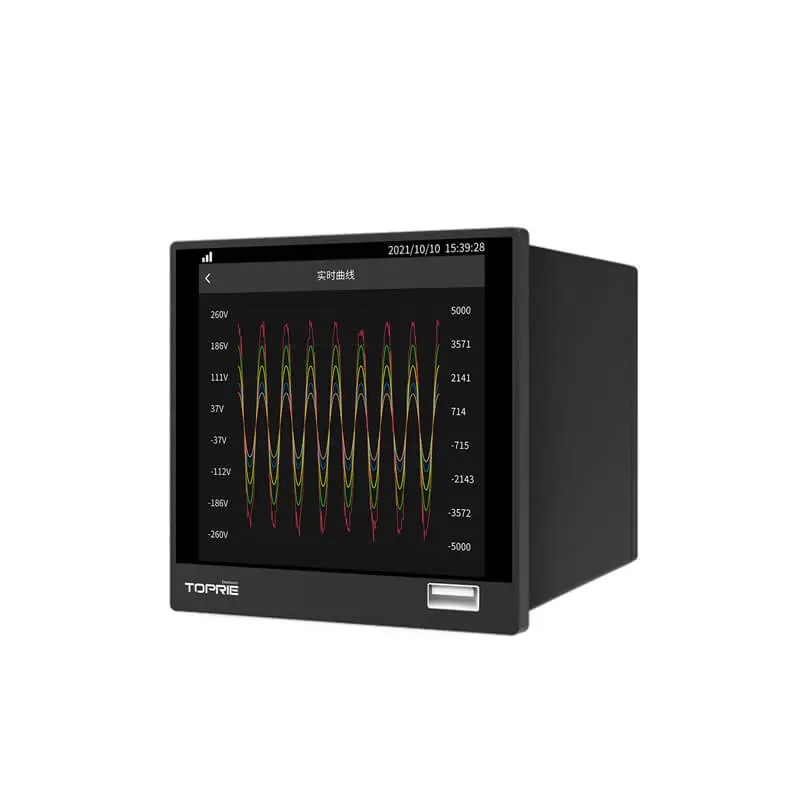

仪表自带本地液晶显示屏，支持模拟表盘、矢量图、实时曲线、棒图切换，值班电工可在配电室就地查看实时电压、电流、谐波数据；所有采集数据可自动存储、导出报表，后台平台可实现电脑、手机远程实时查看，不用 24 小时值守配电室，实现配电系统无人值守运维，降低医院后勤人力投入。

四、拓普瑞 TP 系列仪表在医院配电系统分区域落地方案

结合医院 10kV 高压、0.4kV 低压、核心医疗负荷分区配电特点，搭配不同型号 TP 仪表搭建完整监控系统，方案逻辑清晰，有据可依：

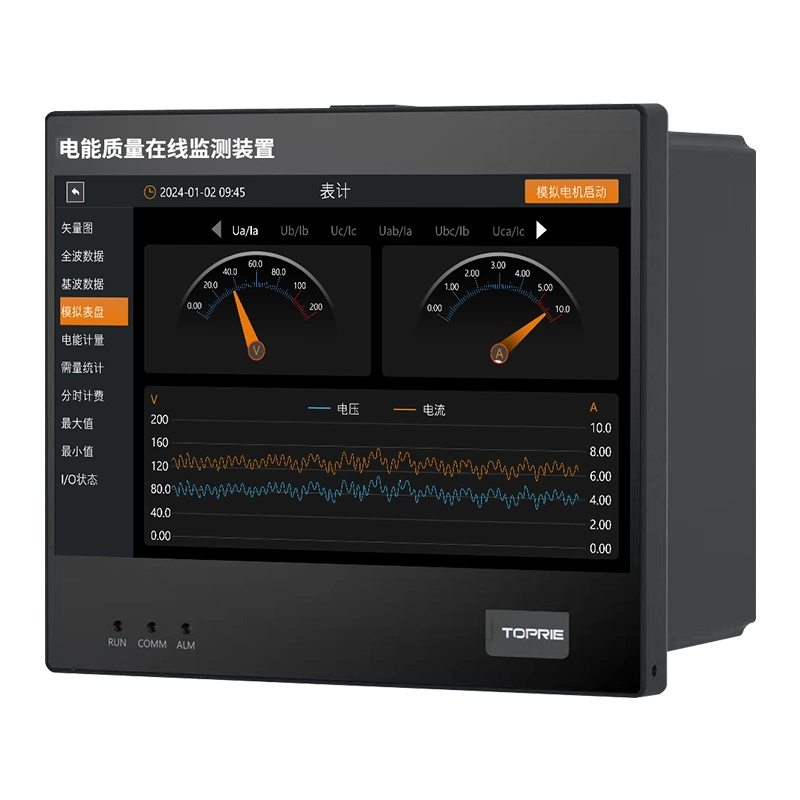

（一） 10kV 高压进线、变压器区域：TP680 电能质量在线监测装置

高压侧是全院配电总入口，谐波、电压扰动会传导至所有科室，选用 TP680 监测总进线全量电能质量参数，捕捉大型设备启动带来的电压波动，记录 63 次以内谐波数据，给后端有源滤波、无功补偿设备提供调节依据，实时监测变压器负荷率，避免过载运行。搭配无线测温传感器，监测高压柜触头温度，超温自动上传报警信号至后台。

（二） 0.4kV 低压进线、补偿滤波柜：TP630UH 电量记录仪

低压总进线负责全院电力分配，TP630UH 支持全电量计量、谐波分析，联动 AnCos 无功补偿、ANAPF 有源滤波装置，实时监测功率因数，自动优化电容投切，减少无功损耗，降低医院基础电费；同时记录每日、每月总能耗，生成院区总用电报表。

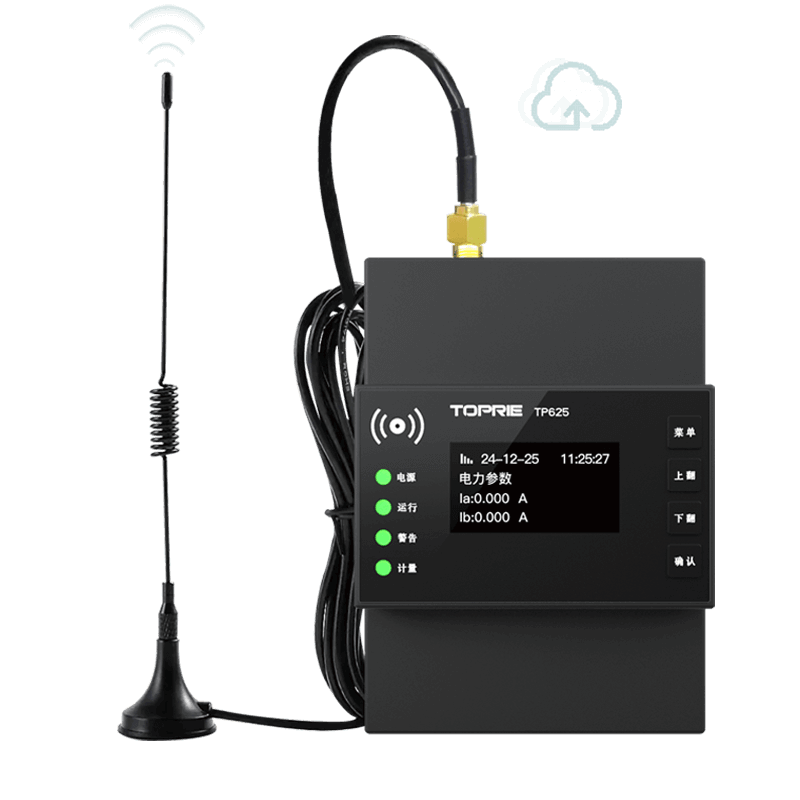

（三） 医技楼（CT、核磁、手术室）专用回路：TP625 多功能电力仪表

手术室、影像设备属于一级精密负荷，单回路单独配置 TP625，实时监测回路电压稳定性，一旦出现电压暂降、谐波超标立刻报警，防止诊疗设备停机；独立统计大型医疗设备用电量，单独核算科室用电成本，方便负荷错峰调度。

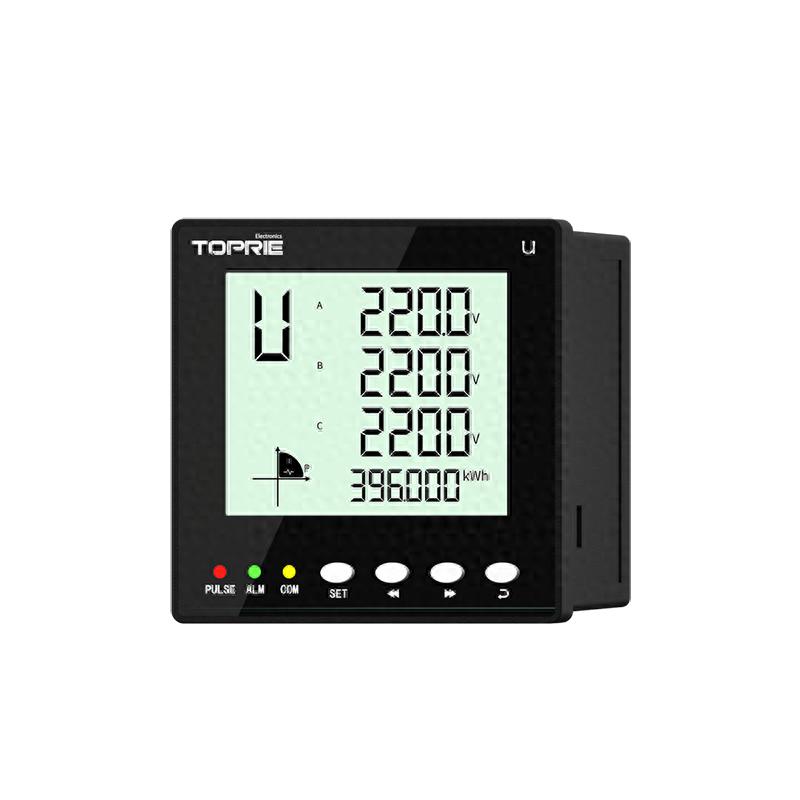

（四） 住院楼、门诊、后勤低压馈线：TP624/TP613U 经济型仪表

病房、门诊照明、空调回路点位多，用量大，选用经济型 TP624、TP613U，完成基础电量采集、开关状态监测、漏电联动报警，分楼层、分科室统计能耗，快速定位走廊、病房异常耗电回路，辅助医院节能改造。

（五） 整套系统组网逻辑

1.现场层：各配电柜内安装对应型号 TP 仪表，搭配无线测温、电气火灾采集模块，采集所有电气原始数据；

2. 通信层：仪表通过 RS485 / 以太网 / LoRa 接入智能网关，统一协议上传数据；

3. 管理层：电力监控后台汇总所有仪表数据，展示一次接线实时画面、生成能耗曲线、故障自动弹窗报警，支持手机远程查看、远程分合闸管控。

整套方案完全贴合医院智能配电系统三层架构设计，前端统一采用拓普瑞 TP 系列仪表，型号分层选型，兼顾功能需求与项目成本，新建、改造医院均可直接套用。

五、搭载拓普瑞 TP 仪表的电力监控系统，给医院带来实际价值

1. 保障供电稳定，降低医疗安全风险

仪表毫秒级捕捉电压、谐波、温度异常，提前预警隐患，避免电压畸变、线路过热造成分区停电，保障 ICU、手术室生命支持设备不间断供电，减少诊疗数据丢失、治疗中断风险。

2. 简化运维，减少人工成本

全数据自动存储、报表自动生成，不用电工每日逐柜抄表；故障自动定位，后台直接显示异常回路、故障参数，排查时长大幅缩短，实现配电室少人值守。

3. 优化能耗，节约用电开支

分科室、分设备精准计量用电量，后台分析负荷曲线，利用峰谷电价调整大型医疗设备使用时段；通过谐波、无功监测优化补偿设备，降低线路损耗，长期减少电费支出。

4. 系统灵活拓展，适配医院长期发展

TP 仪表模块化、多通讯设计，后期新增住院楼、医技设备、发热门诊，直接新增仪表接入现有网络，不用重构整套监控系统，降低后期改造投入。

5. 完善安全溯源，满足院感、消防检查要求

所有故障、用电数据长期留存，可随时导出历史记录，应对电力安全、消防定期检查，形成完整配电运行台账。

六、写在最后

医院配电系统智能化是行业发展趋势，而智能电力仪表作为监控系统的数据采集核心，选型不能只看基础计量功能，必须匹配医院多负荷、强电磁干扰、高供电安全要求的特殊场景。

拓普瑞 TP 系列智能电力仪表覆盖从高压进线到低压馈线全场景，兼具高精度电能质量分析、多通信传输、模块化拓展、稳定抗干扰等特性，完美适配医院三层架构智能电力监控系统，既能满足新建院区一体化配电设计，也适配老旧医院配电智能化改造。

医院采购、电气设计选型时，可根据高压、低压、核心医疗回路、普通照明回路的不同需求，分层搭配 TP680、TP630、TP625、TP624 等型号，搭建一套完整、稳定、可拓展的智能电力监控体系，从底层采集环节提升医院配电系统安全性、智能化水平，为临床诊疗用电提供可靠保障。
