组合式电气火灾探测器在大空间配电箱电气回路状态监测的智能应用

日期: 2026-10-15 16:30:00.0 作者: 拓普瑞(TOPRIE) 浏览次数: 2

浏览次数: 2

摘要：

国内近 40% 火灾事故由电气故障引发，大型商业综合体、医院、数据中心等场所配电箱回路多、负载复杂，传统单一监测设备存在监测盲区、预警滞后等短板。拓普瑞(TOPRIE) TP643 组合式电气火灾探测器依托多传感融合采集、边缘智能算法、多链路无线通信与云端一体化管理架构，专为大空间二、三级配电箱打造全维度电气安全感知方案，符合GB14287系列电气火灾监控国标，实现漏电、温升、电参数一体化实时监测、分级预警、远程联动处置，推动电气消防从人工巡检向事前预测、全周期数字化管控转型，为智慧消防落地提供轻量化前端感知终端支撑。

关键词：组合式电气火灾探测器；TP643；配电箱监测；智慧用电；电气火灾预警；物联网云平台

一、行业痛点：大空间配电系统电气安全管控难题

随着城市建筑配电规模持续扩容，商场、学校、厂房、数据中心等大空间场景内部配电箱分支回路数量多、负载类型混杂，电机、变频设备产生大量谐波，极易诱发线路绝缘老化、端子接触发热、漏电短路等隐患。

传统电气监控设备普遍存在三大短板：

1. 监测维度单一：老式探测器仅支持漏电单一监测，无法同步采集电压、电流、接点温度，无法识别过压、缺相、过载等复合型故障；

2. 预警响应滞后：无本地边缘计算能力，数据上传延迟高，温升、漏电突变等早期隐患难以及时捕捉；

3. 运维管理低效：本地单机存储数据，无远程集中管理能力，多点位配电箱需人工逐台巡检，隐患追溯无完整数据支撑。

针对以上行业痛点，拓普瑞(TOPRIE)推出 TP643 组合式电气火灾探测器，采用一体化集成设计，整合多参量采集、本地智能分析、多模无线传输、远程云端管控功能，适配大空间配电箱集中监测场景，补齐传统监控设备的功能短板。

二、TP643 核心硬件架构与标准技术参数

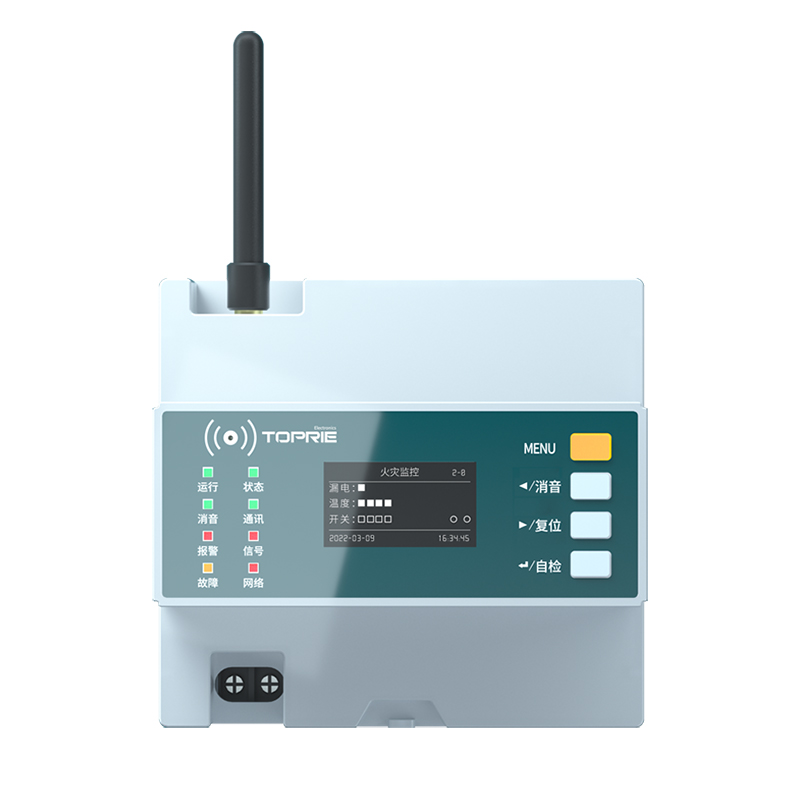

TP643 遵循《电气火灾监控系统》GB14287 国家标准设计，采用 35mm 标准导轨式安装，适配各类成套配电箱内部狭小安装空间，核心硬件参数如下：

1.基础硬件配置

搭载 OLED 本地显示屏，实时展示实时漏电、四路温度、三相电参数；整机尺寸 966973mm，体积小巧不占用柜内布线空间；

2.供电与环境适配

宽幅供电 AC90-380V，正常监视功耗≤5VA；工作温度区间 20℃~+60℃，储存温度25℃\+70℃，湿度 5%\85%无冷凝，适配工业、商业多类复杂环境；

3.多参量采集精度

剩余电流量程 10mA~5000mA，精度 ±1%；4 路 NTC 有线测温区间 40~150℃，测温误差 ±2℃；电压、电流测量 0.2 级，有功电能 0.2S 级，可精准捕捉微弱电气异常；

4.开关量与联动输出

4 路无源干接点遥信输入、1 路无源常开报警输出，触点容量 AC220V/3A，可联动断路器实现远程脱扣断电；动作延迟 1~60 秒连续可调，适配不同场所分级保护需求；

5.多链路通信模组

有线 RS485（Modbus-RTU 协议），无线兼容 4G、WiFi、LoRa、NB-IoT、433MHz 多模式传输，断网本地缓存 20 条故障报警记录，网络恢复自动补传数据；

6.配套传感组件

支持开口式剩余电流互感器、开合式电流互感器、有线 NTC 测温探头、无线无源温度传感器，无需断电改造即可完成加装，施工便捷。

三、TP643 多维度智能感知核心功能

TP643 采用 “剩余电流 + 多路温度 + 全电参数” 三模融合监测架构，依托内置边缘计算单元完成本地信号滤波、故障特征识别，大幅降低云端算力压力与系统误报率，核心监测能力分为四大模块：

（一）全回路电气参数实时采集

设备同步监测三相电压、电流、功率、功率因数、正向 / 反向电能，自动识别过压、欠压、过载、缺相、错相、谐波畸变等供电异常，同步记录能耗数据，兼顾电气火灾防控与配电能效统计双重需求，适配高校宿舍、写字楼恶性负载识别场景。

（二）多级漏电与接点温升监测

一路剩余电流实时监测线路绝缘破损隐患，阈值自定义设定；4 路有线测温探头部署于断路器端子、母线排、电缆接头等高发热点位，搭配无线无源测温传感器拓展监测点位。系统区分缓慢温升预警与瞬时高温紧急报警，区分轻微漏电、危险漏电两级告警，避免单一阈值造成的频繁误报。

（三）本地智能故障诊断与分级联动

内置小波变换故障识别算法，区分线路老化、接触不良、短路漏电三类典型电气隐患，支持传感器自检功能，自动识别探头断线、互感器错接、线路短路故障，消除监控盲区。触发预警后分三级处置：一级本地声光报警；二级推送移动端告警；三级联动输出脱扣信号，切断故障回路，阻断火灾源头。

（四）多渠道全域告警推送

打破传统单机声光报警局限，支持微信、钉钉、短信、电话、邮箱多渠道同步推送故障信息，告警内容包含设备编号、故障类型、实时数值、发生时间；可联动监控摄像头，报警时自动调取现场画面，便于运维人员远程判断隐患等级，减少无效现场排查。

四、安全云管理平台：大空间配电箱集中管控体系

TP643 所有监测数据通过无线 / 有线链路上传拓普瑞电气安全云平台，构建 “感知终端云端平台移动端” 三层管控架构，完美解决大空间多配电箱分散管理难题，平台核心优势如下：

1. 全域实时在线监测：平台 GIS 地图标注所有配电箱点位，实时展示漏电、温度、电压电流曲线，自动生成日 / 周 / 月电气运行报表，实现配电系统态势可视化；

2. 分级隐患推送与工单闭环：系统自动区分一般预警、重大故障，推送至对应物业、电工、消防负责人，多人分级管理，避免单人值守疏漏；平台留存完整故障记录，支持隐患溯源分析；

3. 远程智能处置：云端下发指令控制设备开关量输出，远程切断故障回路电源，无需现场操作，降低人员触电、火灾风险；

4. 批量集中运维：针对工业园区、大型商圈数十上百台配电箱统一管理，批量修改报警阈值、导出设备运行数据，大幅降低人工巡检成本；

5. 轻量化落地改造：设备支持不停电加装，无需改动原有配电线路，老建筑消防改造、新建楼宇配电项目均可快速部署，适配存量、增量双重场景。

五、典型落地应用场景

TP643 组合式电气火灾探测器凭借模块化传感、多模通信、云端集中管理优势，适配各类大空间配电箱监测场景：

1. 商业综合体、商场、酒店：配电箱数量多、负荷波动大，设备集中监测照明、动力回路漏电与端子温升，节假日高负荷时段提前预警线路过载；

2. 医院、学校文教场所：对供电连续性要求高，分级预警机制保障非消防回路故障单独断电，不影响手术室、实验室关键设备供电；

3. 数据中心、通信机房：IT 设备密集发热量大，多路测温实时监控 UPS、配电柜母线温度，杜绝热失控事故；

4. 工业厂房、仓储物流：适配变频器、电机非线性负载，谐波过滤算法减少漏电误报，适应复杂工业电网环境；

5. 高层住宅、城中村九小场所：批量部署实现片区电气安全集中监管，满足基层智慧消防建设验收标准。

六、TP643应用价值

在国内电气火灾防控标准化、智慧消防数字化转型背景下，TP643 组合式探测器解决了大空间配电箱传统监控方案监测不全、预警不及时、运维成本高的痛点。硬件端多参量融合感知实现电气隐患早期捕捉，边缘计算降低系统误报，云端平台实现多点位集中数字化管控，形成 “监测预警处置追溯” 完整闭环。

相较于传统分体式、单一功能探测器，TP643 一体化集成设计降低设备采购与施工成本，多模无线通信省去布线施工，适配老旧建筑改造项目。设备采集的海量电气运行数据可支撑配电系统预测性维护，通过分析长期温升、漏电变化趋势预判电缆绝缘老化周期，延长设备更换周期，综合运维成本降低 40% 以上。

未来电气火灾监控设备将持续向边缘智能、数字孪生、AI 预测运维方向升级，TP643 作为轻量化前端感知终端，可无缝对接城市级智慧消防物联网平台、BIM 建筑数字模型，为大型建筑、工业园区、城市片区电气安全长效管控提供标准化硬件支撑，推动电气火灾防控从事后处置转向事前预防，从单点管控升级全域数字化治理。

写在最后

电气故障隐蔽性强、火灾发展速度快，大空间配电箱作为电气安全核心节点，亟需一体化、智能化、可远程管控的组合式监测设备。

拓普瑞(TOPRIE) TP643 组合式电气火灾探测器融合多传感采集、本地智能研判、多链路无线传输、云端集中管理四大核心能力，严格符合国家电气火灾监控标准，兼顾新建项目配套与存量配电柜改造需求，有效填补传统监控设备的功能短板。

在智慧消防全面普及的行业趋势下，该设备将持续为商业、医疗、工业、数据中心等场景提供可靠的电气安全感知保障，切实降低电气火灾事故发生率，守护建筑与人身财产安全。

标签: 组合式电气火灾探测器
