智慧园区综合监测解决方案

一、行业背景与园区运营痛点

随着数字中国战略的深入推进，智慧园区已成为城市发展和产业升级的核心载体。全国现有各类产业园区超15万家，其中80%以上为建成5年以上的存量园区。行业发展重心正从传统的“基建投入”，全面转向以“精细化运营、绿色低碳、降本增效”为核心的智慧化管理新阶段。

绿色低碳 · 双碳驱动

在“双碳”目标指引下，园区能耗监测与碳排放管理成为核心考核指标。通过能源结构优化与绿色技术应用，构建低碳环保的可持续发展生态，打造零碳园区标杆。

数字孪生 · 全域可视

依托IoT与大数据技术构建园区虚拟映射，实现设备状态、安防态势、能耗数据的实时汇聚。达成“一屏观全域，一网管全局”，让园区管理更精准、更高效。

服务增值 · 核心赋能

从基础物业向全周期企业服务延伸，通过智能化手段优化营商环境。以服务体验提升招商吸引力，以运营能力创造长期价值，构筑园区核心竞争力。

核心洞察：智慧园区的发展已进入“运营为王”的时代，精细化管理与服务创新是实现园区高质量发展的关键驱动力。

二、需求背景：多基地能源管理的核心挑战

01｜数据孤岛与管理分散

全球数据割裂：各基地能源数据相互独立，集团无法实现统一监控、横向对比及精准考核，数据价值难以挖掘。 人工模式滞后：传统人工抄表效率低、成本高，数据严重滞后且易出错，无法支撑集团实时掌握各基地真实能耗动态。

02｜数据安全与合规要求

数据本地化：能耗数据关联生产机密，需全量存储于私有服务器，严格禁止接入公有云平台，保障数据主权。 跨国传输保障：建立高可靠加密传输通道，确保越南、泰国等海外基地数据安全、稳定回传，实现跨国统一管控。

03｜运维效率与精细化缺失

海外基地现场运维响应慢、成本高昂，现有数据颗粒度粗糙，无法支撑产线级的精细化节能改造与设备安全风险预警，难以实现能源的降本增效。

挑战总结：

跨国多基地的能源管理，不仅需要打破地域间的数据壁垒，更要兼顾严苛的安全合规要求与精细化运营需求。建立统一、安全、智能的数字化能源管控体系，成为解决当前痛点、实现全球化制造能效优化的核心关键。

三、拓普瑞智慧园区综合监测解决方案

以“节能减排、降本增效”为核心目标，依托物联网、大数据与云计算技术，构建“端-网-云”一体化的智慧监测体系。方案实现对园区水、电、环境等关键资源的全面数字化覆盖，为园区运营提供精准的数据支撑与科学决策依据，打造绿色低碳的现代化智慧园区。

1.精准感知

部署高精度智能传感器，实时采集水电能耗、温湿度、洁净度等数据，打通物理世界与数字世界的连接，构建园区的“数字神经末梢”，实现数据的采集与传输。

2.智能分析

基于私有化部署的智慧平台，对海量数据进行清洗、建模与深度挖掘。通过AI算法洞察能耗规律，智能识别异常消耗与环境隐患，为节能优化提供科学的数据支撑。

3.高效管控

提供可视化大屏、智能告警与策略建议，实现对园区设备与资源的远程调控与闭环管理。赋能管理者从“经验决策”转向“数据决策”，提升园区精细化运营水平。

核心价值： 以“端-网-云”一体化架构为支撑，助力园区实现能耗成本降低15%以上，设备运维效率提升30%，打造绿色、智能、高效的现代化园区新范式。

四、拓普瑞智慧园区综合监测解决方案

基于“端-网-云”一体化设计，打造高可靠、高扩展的园区监测底座，实现从数据感知到智能应用的全链路贯通。

1.数据采集层 · 全域感知终端

部署多功能电表TP613UNV3、智能水表WTP-RS485、边缘网关M150U-V3、TP500温湿度采集器及TP505洁净度分析仪等工业级设备，对园区能耗、车间环境质量进行精准采集，构建数字化感知基础。

2.网络传输层 · 高速安全互联

融合无线局域网WiFi无线通信技术及加密VPN互联体系：构建国内与海外基地的专属加密隧道，保障数据传输的高安全性与低延迟，实现多基地实时数据无缝汇聚至云端。

3.平台应用层 · 智能决策中枢

支持私有化部署与云端协同，提供Web端可视化管理系统，集成能耗分析、环境预警、报表生成等功能，并开放标准API接口，助力园区数字化运营。

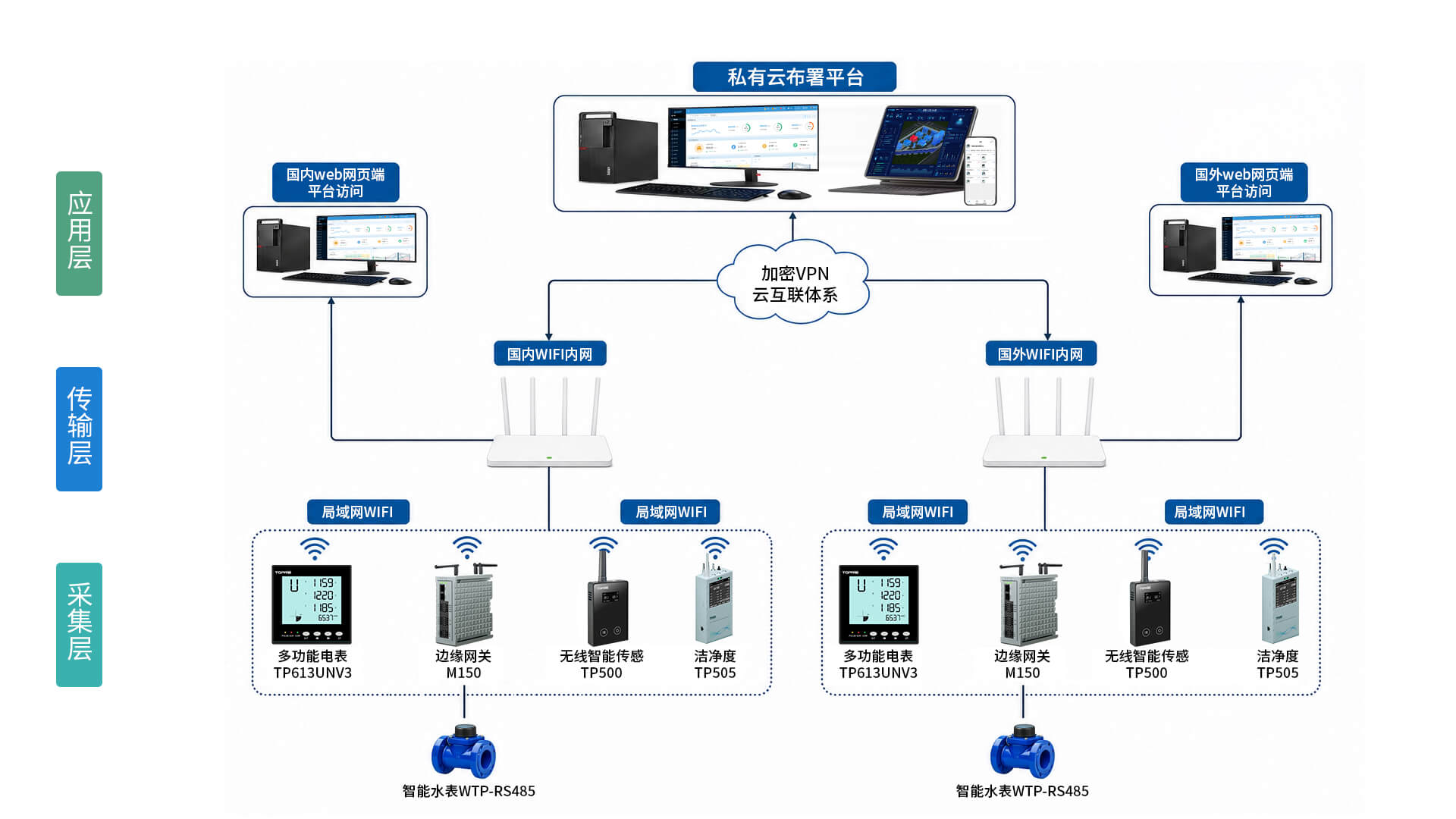

五、拓普瑞智慧园区综合监测解决方案系统拓扑图

拓普瑞智慧园区综合监测解决方案系统拓扑图架构图，清晰地展示了“端-网-云”三层结构。底层是数据采集层，由拓普瑞的智能电表、水表、温湿度采集器和洁净度分析仪等设备组成，负责数据的精准采集。中间是网络传输层，通过有线和无线多种方式，将数据安全可靠地传输到上层。顶层是平台应用层，拓普瑞提供私有化部署的平台和Web管理系统，实现数据的可视化和智能化管理。

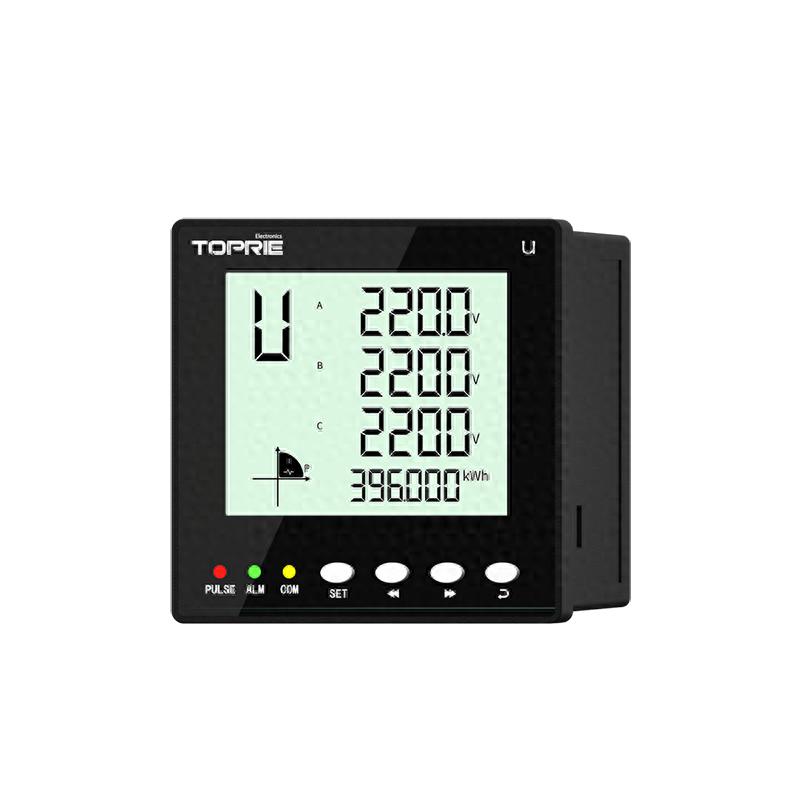

六、核心硬件设备：TP613U多功能电量表详解

集高精度电能计量、电能质量分析、漏电／温度安全预警、就地遥控、多制式物联网远程运维于一体的一站式智能配电采集终端。

核心功能：高精度全维度电参采集，一站式电力计量

全覆盖测量能力，0.2级高精度计量

支持60余项电力参数采集，兼容三相三线/三相四线，可测三相电压、电流、零序漏电电流、有功/无功/视在功率、功率因数、40~65Hz频率、2~31次谐波、三相不平衡度、电能、最大需量，同时集成4路NTC测温，单表同时完成电量计量、电能质量监测、设备温度巡检，替代多台单一仪表，降低柜内布线与设备成本

灵活模块化通信选型

标配 RS485（Modbus RTU），选配 WIFI/4G/LoRa 无线模块，有线/无线全覆盖：RS485：本地配电柜组网、对接 PLC/SCADA；WIFI/4G：无布线场景远程云端直连；LoRa：园区远距离、多表集中采集，降低网关部署成本。原生支持 Modbus RTU/MQTT，兼容主流工控、物联网平台，适配存量改造与新建智能配电项目

场景应用价值

全行业通用型配电监测终端，覆盖工业、商业、市政、新能源、机房五大核心领域

• 经济价值：分项计量降电费、无线改造省施工、单表替代多硬件压缩采购成本；
• 安全价值：漏电、谐波、超温、过载多维度预警，联动控制规避电气火灾、设备停机损失；
• 数字化价值：有线/无线多通讯兼容，对接云平台 / 边缘网关，快速落地智慧能耗、配电物联网系统；
• 适配价值：模块化选配（费率 / 需量 / LoRa/4G/WiFi），新建、老旧改造项目均可按需匹配功能，无冗余成本

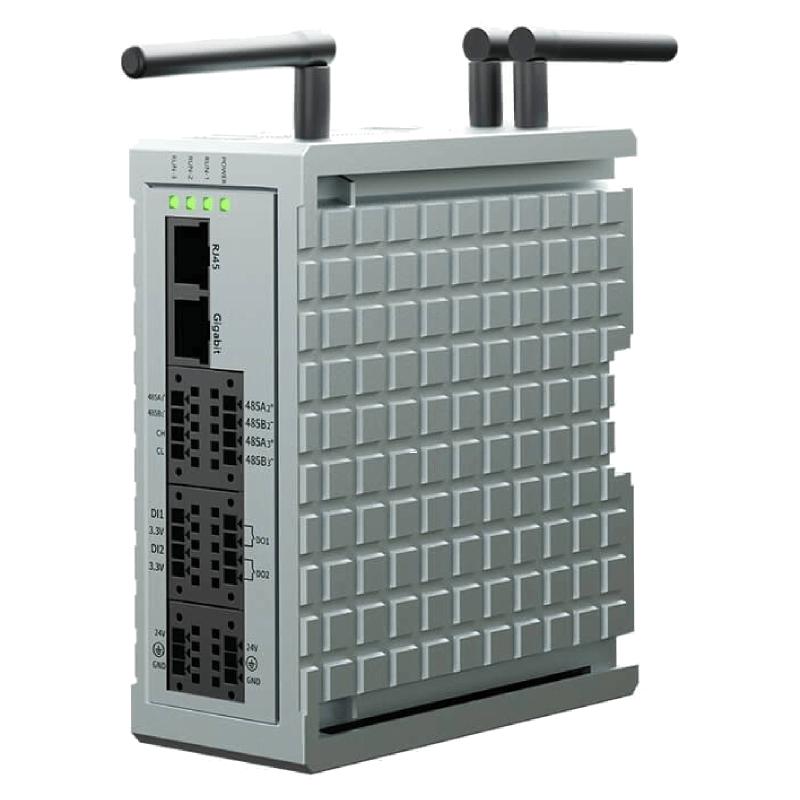

七、核心硬件设备：M150U边缘计算网关详解

多设备协议适配与数据汇聚示意，实现 PLC、智能仪表等异构设备的互联互通与协议转换。

核心功能：硬件一体化集成，一站式打通多类工业设备

全工业级高性能算力底座

搭载4核1.6G处理器、1G内存 + 8GB本地存储，具备独立边缘运算能力，区别于普通仅做透传的简易网关，可本地运行复杂算法、数据逻辑、联动控制，支撑能耗监测、产线自动化、设备监控等高运算需求场景。

丰富多接口全覆盖，兼容全品类现场终端

• 串口：3路RS485+1路RS232，可直连智能水表、传感器、变频器、温控仪表等Modbus设备；手拉手总线布线，支持一主多从水表及其它数据。
• 网口：1路千兆WAN+4路百兆LAN 双网段隔离，跨网段同时对接上层路由与现场PLC（西门子/三菱/台达/施耐德），无需额外交换机。
• 无线通信：WiFi、4G、LoRa三模无线，适配厂区有线缺失、远距离无线采集、户外无宽带场景，多链路冗余保障联网稳定。
• 拓展输出：HDMI高清显示、双USB，本地直连显示器、触摸屏、键鼠，实现现场可视化监控；U盘本地工程离线更新。

工业可靠硬件防护

全工业级元器件、接口绝缘耐压500VAC，适配车间、配电房、户外箱变复杂电磁环境；多状态指示灯直观反馈串口、网口、4G、运行故障，现场快速排查。

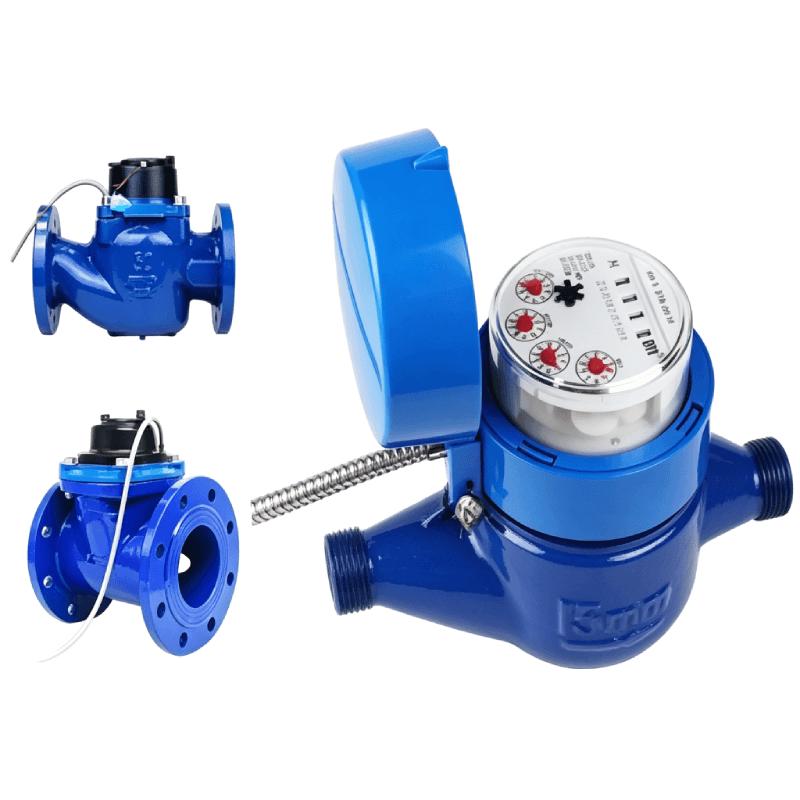

八、核心硬件设备：WTP-RS485光电直读水表详解

是零计量误差、超低功耗、远距离自组网、免流量费的户用水务物联网终端，一站式解决传统水表人工抄表难、计量不准、布线改造成本高、管网漏损、水费拖欠五大痛点，是小区、村镇、产业园智慧供水、能耗一体化监测的低成本数字化核心采集设备。

核心功能：光电直读远传水表

机电直读，零误差计量：采用光电直读技术直接采集水表机械字轮读数，摒弃传统脉冲式计数模式，从源头消除累计误差，实现“读即所见”的精准计量，无需人工现场复核，数据真实可靠。

稳定组网，低耗高防护：支持RS485总线通信，信号传输稳定、抗干扰能力强且覆盖距离远；采用超低功耗设计，平时无需外接供电，节能环保；具备工业级高防护等级，适配潮湿、多尘等复杂户外与工业环境。

智慧赋能，重塑水务管理价值

• 杜绝跑冒滴：漏实时监测异常流量，自动触发告警，精准定位管网漏损，减少水资源浪费与经济损失。
• 数据驱动决策：智能采集多维度用水数据，生成可视化分析报表，助力科学制定节水策略，优化资源配置。
• 提质增效降本：彻底告别人工抄表，大幅节省人力成本，提升抄表效率与数据准确率，优化管理流程。

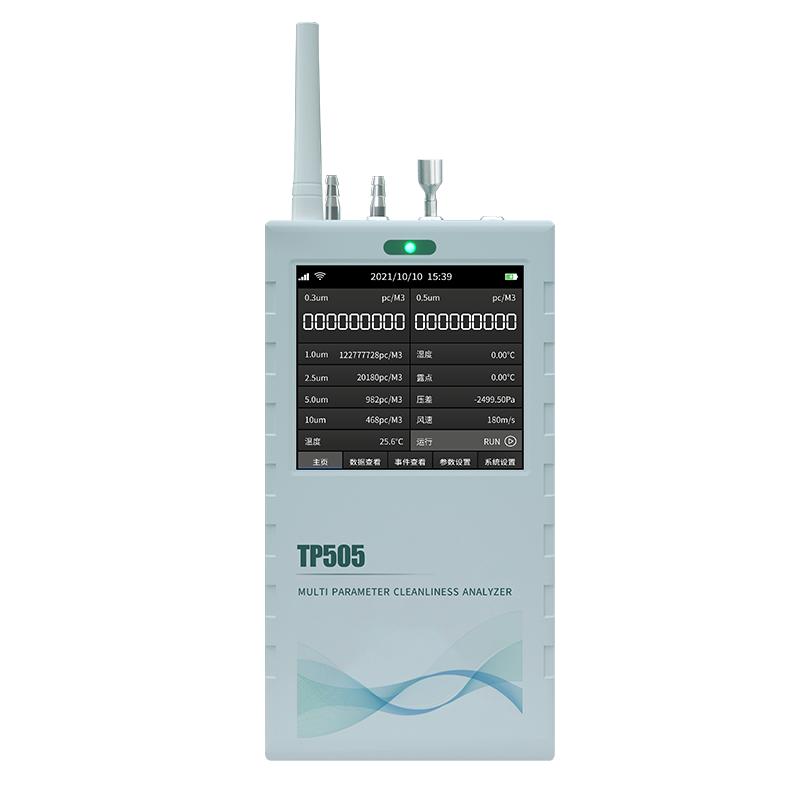

九、核心硬件设备：TP505 尘埃粒子计数器详解

制药与电子洁净环境的智能监测专家

核心优势：多维度精准监测能力

• 六合一参数集成：集尘埃粒子、风速、压差、温湿度等6项参数于一体，一台设备替代多仪表，高效集成。
• 0.3μm级超高精度：精准捕捉0.3μm至10μm六种粒径粒子，满足制药、芯片制造等严苛洁净度标准。
• 全场景通讯覆盖 ：支持4G、LoRa、RJ45及WiFi，适应有线无线混合组网，穿透复杂工业环境。
• 符合国标权威认证 完全符合《洁净厂房设计规范》(GB 50073-2013)，数据真实有效，助力合规验收。

应用价值：降本增效与合规保障

• 提升生产良品率：实时预警环境异常，杜绝因微粒超标导致的产品报废，稳定品质。
• 智能空调节能：基于环境数据动态调节新风量，在合规前提下降低空调节能30%+。
• 自动合规报告：数据自动存储与加密，一键生成审计报表，大幅减少人工记录成本。

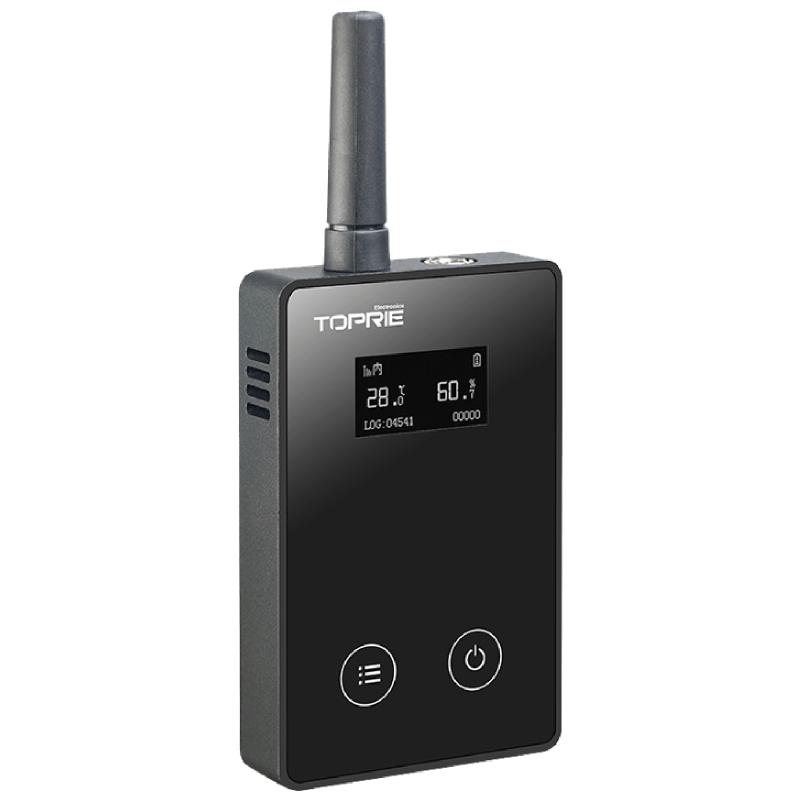

十、核心硬件设备：TP500温湿度记录仪详解

是专为工业环境打造的高精度温湿度采集终端，凭借卓越的稳定性与兼容性，成为物联网环境监测的核心感知节点。

产品硬核优势

• 超高精度监测：温度±0.3℃，湿度±3%RH，数据精准度符合行业标准，为环境调控提供可靠依据。
• 产品简介：无线低功耗温湿度记录仪，轻松实现温度、湿度在线监控，一步链接，多元报警；
• 多模通信兼容：支持4G、WiFi多种传输方式，灵活适配无网、弱网及高速传输等不同场景。
• 30天超长续航：内置大容量锂亚电池，配合低功耗电路设计，单次充电最长续航可达30天以上，减少维护。

关键场景应用价值

• 机房设备稳控：实时预警温湿度异常，避免服务器等核心设备因环境问题宕机，保障业务连续性。
• 仓储物资守护：恒定温湿度环境，防止档案、原料、精密仪器受潮霉变，延长物资使用寿命。
• 智能联动调节：自动联动空调、除湿机等设备启停，实现无人值守的环境调节，既节能又省心。

十一、智慧园区监测系统云平台界面图

依托数字孪生技术，将园区分散的硬件数据汇聚融合。通过直观的3D模型与动态图表，实现“一屏观全域、一网管全园”，让管理者能够实时掌握园区运行脉搏，为科学决策提供有力支撑。

• 园区全景概览：实时汇聚总能耗、用水量、温湿度、洁净度及设备在线率，全局态势一目了然，异常告警即时触达。
• 多维能耗分析：覆盖园区、楼栋及企业级能耗趋势，支持历史数据对比与能效排名，精准挖掘节能降碳潜力。
• 智能环境监测：全天候监测温湿度、洁净度与压差等指标，数据超标自动标红预警，保障园区车间环境安全。
• 设备状态监控：可视化展示水电气设备分布，实时回传运行数据，故障自动诊断并快速生成运维工单。

数据驱动决策 · 智能赋能管理 · 共建绿色低碳智慧园区

十二、智慧监测平台三大核心模块

1.能耗管理模块

• 智能计量统计：水、电、温湿度、洁净度自动生成多周期报表，支持能耗趋势多维度分析。
• 能效对标评估：对接行业基准与历史数据，精准量化园区节能成效与差距。
• 智能诊断建议：自动识别高耗节点，输出针对性优化方案，挖掘降本潜力。

2.告警管理模块

• 全场景多维预警：覆盖能耗超限、设备离线、环境参数超标等异常情况监测。
• 分级多端触达：按告警级别自动触发，通过短信、APP、邮件实时推送通知。
• 闭环处置追踪：记录告警受理、派单、处理全过程，确保异常问题闭环解决。

3.报表管理模块

• 灵活自定义配置：支持按需配置报表指标、统计维度与展示样式，适配不同需求。
• 自动生成分发：按预设周期自动生成报表，支持邮件定时自动发送，减少人工。
• 多格式便捷导出：一键导出Excel、PDF等常用格式，满足数据存档与分享需求。

通过精细化的能耗管理、智能化的告警响应和自动化的报表输出，实现园区能源管理的数字化、可视化与高效化。

十三、解决方案综合价值

1.节能减排，助力“双碳”目标

• 量化节能效果，能耗显著下降：照明能耗降低20%-40%，空调能耗降低15%-25%。合肥某科创园改造案例显示，园区整体综合能耗降低18%以上，实现绿色运营新标杆。
• 精准碳排核算，数据驱动绿色转型：自动核算园区碳排放总量，为碳交易、绿色园区申报提供权威数据支撑。苏州某科技园应用后，每年减少碳排放82吨，助力企业实现可持续发展目标。

2.降本增效，提升运营效益

• 智能抄表替代人工，大幅精简人力：远程自动抄表取代传统人工抄表，节省抄表工作量50%以上。合肥某项目改造后，管理人力从12人优化至8人，人力成本直接降低35%，显著减轻运营负担。
• 主动预警故障，降低运维与停机损失：设备故障提前预警，推动运维模式从“被动维修”向“主动维护”转变。有效降低设备维修成本，避免非计划停机带来的经济损失，保障园区设施安全稳定运行。

十四、售后与质保

双重质保体系

硬件核心部件提1年原厂质保服务，软件系统可一次收费买断，可享受终身维护，包含版本升级与漏洞修复，确保系统全生命周期稳定。

7×24小时极速响应

建立专属技术支持小组，提供全天候在线响应，远程故障排查即时处理，紧急情况下2小时内出具解决方案，保障业务不中断。

权威合规校准服务

可协助对接国家认可的计量检测机构，提供符合相关设备标准的第三方校准证书，满足资质认定与年度合规检查要求。

主动式运维保障

定期进行系统健康巡检与预防性维护，每季度进行使用回访与功能优化建议，主动消除潜在隐患，确保设备长期处于最佳运行状态。
