管道式风速测量仪多用于暖通空调、除尘排风、锅炉风道,市面上分为压差皮托管式、热式两大类。选型重点关注测量量程、测量精度、工况抗污染能力、通讯输出、调试维护便利性。本文讲解压差式管道风速传感器工作原理,梳理五大选型指标,结合拓普瑞TP2324压差式风速传感器做产品解析,对比主流厂家,梳理行业应用场景,帮助工厂、工程采购人员选到靠谱的管道风速测量设备。
管道式压差(皮托管)风速传感器,基于伯努利原理进行气体流速测量。皮托管探杆插入通风管道内部,分别采集气流的全压与静压,通过计算全压、静压之间的动压差,换算得到管道内部实际风速数值。
和热式风速传感器不一样,压差皮托管结构探头内部无电子发热元件,更适合含粉尘、油烟的恶劣风管工况;缺点是低风速下分辨率偏弱,更适合2m/s以上风速工况,广泛用于锅炉排风、除尘管道、暖通HVAC、废气处理等工业风道监测场景。设备可以本地显示,同时输出有线/无线信号对接PLC、DCS或者物联网云平台,实现管道风速风量长期在线监测。
①测量量程与精度
根据管道实际最大风速选择量程,TP2324量程0‑25m/s,TP2325热式版本0‑30m/s;优先确认整机实际精度,同时关注设备是否支持风速修正功能,方便现场标定校准。压差式更适合中高风速工况,低微风场景优先选用热式机型。
②抗污染、维护便利性
除尘、锅炉风道存在粉尘油污,优先选择皮托管探杆方便拆卸、清理的产品(TP2324)。部分低价产品取压孔极易堵塞,后期维护工作量巨大;优先选择探杆可单独拆卸清洗,不用整机拆除的结构设计。
③信号输出通讯方式
工业控制柜改造项目优先4‑20mA、RS485‑Modbus RTU;车间多点分散监测,优先LoRa无线,减少布线施工成本;确认协议标准,避免私有协议造成对接困难。
④硬件工况耐受指标
确认设备工作温度、湿度范围;外壳防护等级,风管周边潮湿、多粉尘环境至少IP65;供电优先工业通用DC8‑28V,适配现场24V工业电源。
⑤本地显示与调试手段
优先带LCD本地显示屏,现场不用上位机即可直接读取风速;支持蓝牙、Type‑C、按键多种参数配置方式,方便调试、固件升级。
国内管道风速测量仪厂家众多,产品质量差距较大,部分小厂只做简单组装,缺少整机标定,现场容易出现漂移、误差大问题。
1. 拓普瑞(TOPRIE)
专注暖通仪表,传感器品类齐全,TP2324压差式(皮托管)风速传感器、TP2325热式风速传感器两大系列同时覆盖,支持有线+LoRa无线输出;整机出厂标定,支持风速现场修正;带LCD本地显示,多种调试方式;兼顾暖通、除尘、锅炉废气等多工况;硬件+TLINK云平台整套方案,适合工程项目批量部署,售后技术支持完善。
2. 九纯健
主打管道风速变送器,以有线信号输出为主;无线物联网配套能力偏弱,适合单点简单监测项目。
3. 英格玛仪表
压差风速产品型号多,常规暖通项目性价比尚可;高粉尘锅炉工况成套方案较少,云平台对接能力一般。
选型提示:锅炉、除尘等高粉尘工况,重点看探头清理维护结构;多点位集中监测优先确认无线通讯与平台对接能力;采购务必确认出厂标定报告,避免无标定的组装产品。

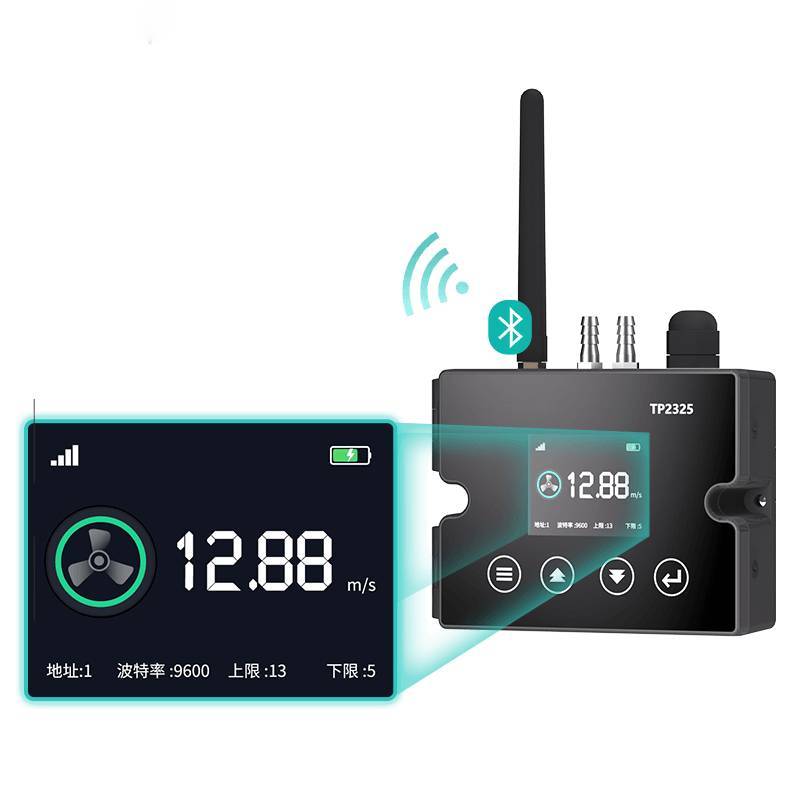

TP2324是拓普瑞工业级皮托管压差式管道风速传感器,专门针对工业风管、除尘排风、锅炉风道等含粉尘工况开发。

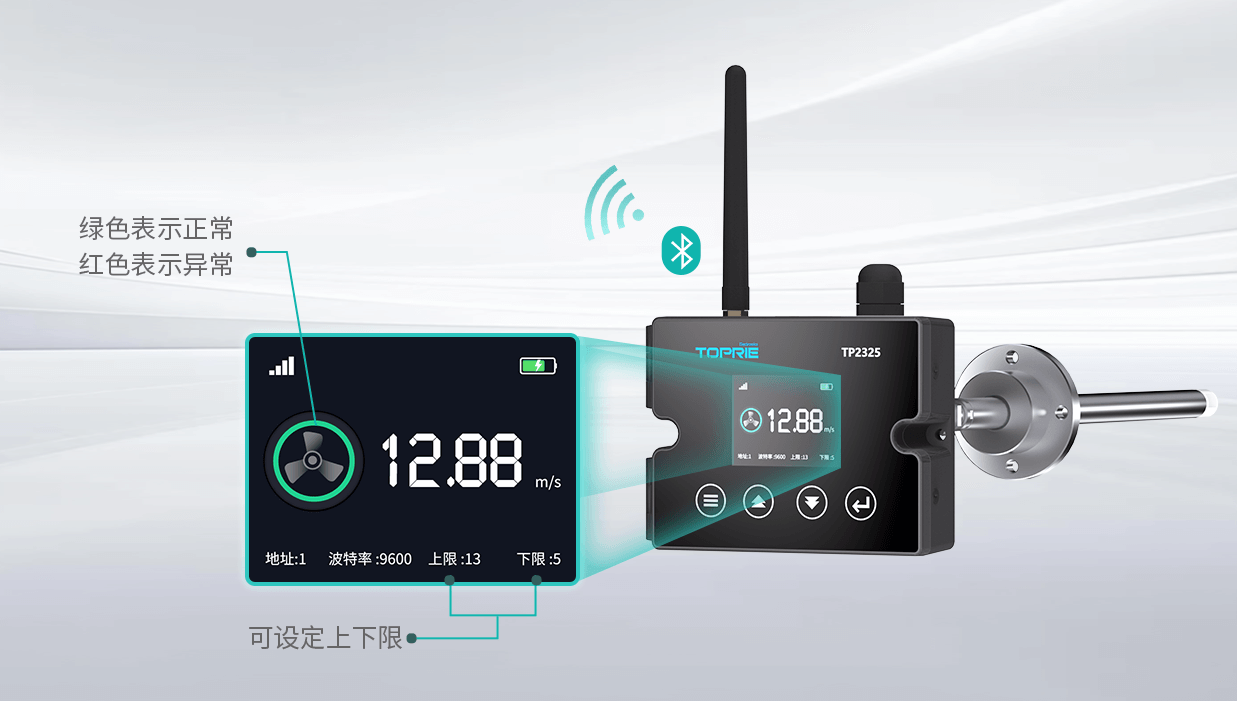

设备采用S型皮托管探杆结构,探杆可以单独拆卸,清理取压孔方便,降低后期维护成本;搭载2.0寸LCD彩色显示屏,现场直接读取实时风速、LORA信号、报警上下限等信息。
通讯输出丰富,支持RS485 Modbus、4‑20mA模拟量输出、LoRa无线上报;调试手段包含触摸按键、蓝牙、Type‑C三种,支持Type‑C固件升级,自带风速修正功能,支持风速上下限报警输出。
整机防护等级IP65,防火等级V0,DC8‑28V工业供电;探杆与主机分体结构,主机可以布置在风道外侧,避免高温、粉尘损伤主机电路。适配暖通空调、除尘管道、锅炉尾气风道等复杂工业环境。
| 项目 | 主要参数 |
|---|---|
| 通讯方式 | 信号输出:RS485、Lora、4‑20mA |
| 供电电源 | 电源:DC8‑28V、1A |
| 风速测量 | 测量范围: TP2324支持0~25m/s,TP2325支持0~30m/s;测量精度: ±3% |
| 电流输出 | 输出范围: 4~20 mA;输出精度: ±0.1% |
| 显示 | 2.0寸LCD屏;显示内容:实时风速,LORA信号,波特率,设备地址,报警上限,报警下限 |
| 环境条件 | 工作环境:温度‑30℃~60℃ 湿度0~80% RH无结露;储存环境:温度-25℃~70℃ 湿度0~90% RH无结露 |
| 硬件性能 | 供电电压DC8~28V, 2.0寸LCD显示屏,触摸式控制按钮,防护等级: IP65,防火等级: V0;外壳材质: ABS,重量: 300g,尺寸: 110×83×32mm |
| 软件性能 | 支持TYPE‑C固件升级,支持LCD数据实时显示;蓝牙、TYPE‑C、触摸按键设置;RS485 Modbus;LoRa间隔上报;上下限报警;风速值修正 |
写字楼、工厂通风排风管道,TP2324插入风管,采集管道风速风量,4‑20mA接入DDC控制系统,实现风机变频调节,优化空调节能。
工业除尘设备排风管道,TP2324实时监测排风风速;过滤器堵塞时风速下降,设备触发超限告警,提醒运维人员检修更换滤袋,保障除尘系统正常运行。
锅炉一次风、二次风管道风速监测,皮托管探头抗粉尘,监测风道配风情况,辅助燃烧工艺调节;主机布置管道外部,避开高温烟气。
喷淋、RTO废气处理设备管道,TP2324在线监测废气管道风速,为环保工艺调节提供实测数据。
化工实验室排风管道,监测排风状态,风速过低及时告警,防止有害气体积聚,保障实验室安全。
粉尘、油烟、锅炉风道优先TP2324压差皮托管式;洁净风管、需要测微风速(小于2m/s)优先TP2325热式。
高粉尘工况取压孔会积累灰尘;TP2324探杆可以单独拆卸拿出来冲洗清理,不用拆整机,降低维护难度;粉尘特别严重可搭配吹扫装置。
支持RS485‑Modbus RTU协议,也支持4‑20mA模拟量,能够对接绝大多数工业PLC、DCS。
LoRa无线需要搭配对应LoRa网关接收数据,适合车间多点位组网;点位少直接选用RS485或者4‑20mA有线版本。
TP2324为管道内风速测量仪,专为风管内部设计,露天测自然风建议选用气象风速传感器。
弯头、阀门附近流场紊乱,尽量选择管道平直段安装;如果现场条件受限,可以使用设备风速修正功能做现场标定补偿。
