可测量剩余电流的多功能电能表TP624，实时监测1路剩余电流的电能表

日期: 2026-10-26 18:19:38.0 作者: 拓普瑞(TOPRIE) 浏览次数: 21

浏览次数: 21

摘要：

TP624是一款集成剩余电流监测能力的三相多功能电能表，可同步采集三相电压电流、功率、谐波、需量以及1路剩余电流，兼顾电能计量、电气安全预警与数据远程传输。选型需要重点关注电参量测量精度、剩余电流量程、通讯接口、开关量IO、事件记录五大维度。本文围绕TP624产品能力、参数、行业应用与常见问题展开完整解析。

一、什么是带剩余电流监测的多功能电能表？

普通多功能电能表主要完成电量统计、电参量采集工作，但无法对漏电隐患进行在线监控。带剩余电流监测的多功能电能表，把电能计量和剩余电流安全监测合二为一，一台设备同时实现用电能耗统计、回路漏电风险预警、电能质量分析、数据本地显示与远程上传。

这类仪表主要部署在低压配电回路，不需要同时安装电表和漏电探测器两套装置，既简化柜内布线，也方便平台统一做能耗+电气安全的一体化管理，广泛用于工业、建筑、电力自动化等低压配电场景。

二、带剩余电流监测多功能电能表该怎么选？

选型时建议重点考察5项核心指标：

1. 电参量测量精度：电压、电流、有功电能精度直接决定能耗核算是否可靠，电力管理考核场景优先选择0.2S级及以上等级设备。

2. 剩余电流量程与误差：关注漏电检测量程、大小电流状态下的测量误差，匹配现场回路的正常漏电流基线，避免频繁误报警。

3. 通讯能力：确认是否支持RS485，是否可选4G/Wi-Fi/LoRa/以太网，是否兼容Modbus-RTU、DL/T645等行业标准协议，方便对接SCADA、能耗云平台。

4. 开关量输入输出（DI/DO）：遥信输入采集外部开关状态，继电器输出可实现报警联动、外接声光告警。

5. 事件记录功能：故障、报警、开关动作数据本地保存，便于事后回溯故障发生时间，辅助配电运维排查。

三、TP624剩余电流多功能电能表产品能力

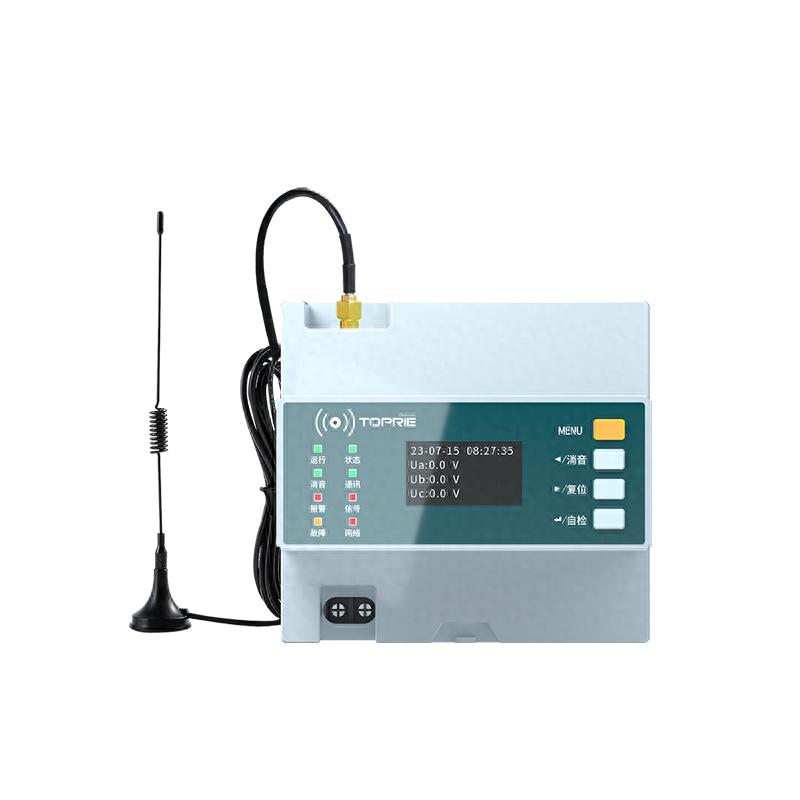

TP624剩余电流多功能电能表，导轨式安装，OLED屏幕本地实时显示数据，可测量三相电流、电压，有功、无功功率，四象限电能、双向电能、复费率费率电能、谐波、需量，同时具备1路剩余电流实时监测，集成电能脉冲变送输出、多路开关量输入输出、事件存储、多方式通讯能力。

按照选型的五大标准看TP624产品能力：

测量精度：电压电流0.1级、有功电能0.2S、无功电能0.5S；剩余电流10mA-5000mA，满量程误差±1%，小电流段±2%；支持2-31次谐波分析，电压、电流不平衡、相序异常识别。
剩余电流监测：单路剩余电流采集，动作延迟时间1-60秒连续可调，支持过流、过压、欠压、错相报警。

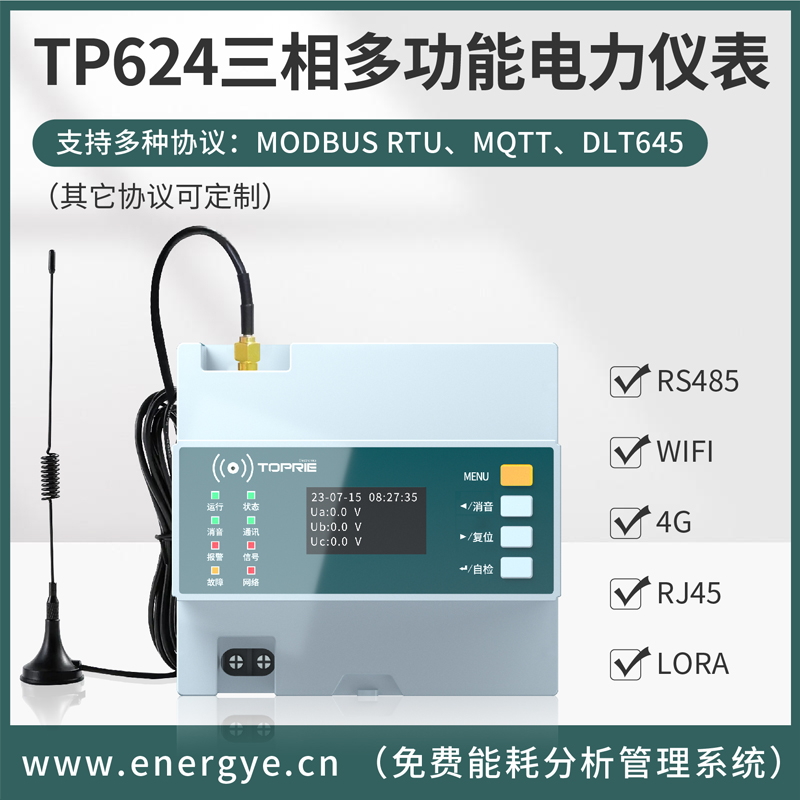

通讯方案：标配RS485（Modbus-RTU、DL/T645协议）；可选4G、WiFi、LoRa、LoRaWAN、以太网，满足有线、无线多种物联网接入方案。
开关量IO：4路无源干接点遥信输入，4路无源常开继电器输出，可实现DIDO联动，外接声光报警装置。
事件记录：本地存储20条故障、报警、开关事件记录，异常发生后可回溯历史事件。

设备自带自检、消音、报警复位功能；报警信息支持平台推送，可对接微信、钉钉、短信、声光报警器等多种告警途径。

四、TP624技术参数总表

项目	参数指标
供电电源	AC220V，正常监视功耗≤5VA
剩余电流监测	10mA～5000mA；满量程±1%，小电流±2%
动作延迟时间	1-60S连续可调
输入电压	L-N：30V-264V；L-L：52V-460V
输入电流	AC 0.025A-5A
测量精度	电压电流0.1级；有功电能0.2S；无功电能0.5S；频率0.003Hz
开关量输入	4路无源干接点，内置供电
开关量输出	1-3路AC220V/1A，第4路AC220V/2A
通讯协议	RS485 Modbus-RTU、DL/T645；可选4G/Wi-Fi/LoRa/LoRaWAN/以太网
事件记录	20条故障、报警、开关记录
显示方式	OLED显示屏
安装方式	DIN导轨式安装
使用环境湿度	5%-85%RH（无冷凝）
产品尺寸	100.569.7108.5mm

五、TP624主要应用场景

变电站自动化 变电站低压侧配电回路部署TP624，同步采集回路电能数据与漏电安全状态，把能耗计量、漏电预警数据上传自动化系统，实现远程集中监控，减少现场巡检工作量。

配电自动化 园区、厂区配电房低压馈线回路，一台设备同时完成电量统计、漏电隐患监测、电能质量谐波分析，替代电表加漏电探测器两套设备，简化配电自动化终端采集链路。

智能建筑 写字楼、商业综合体、医院、场馆等智能建筑内，楼层、分区配电回路，用于分区能耗计量考核，同时监测线路剩余电流，提前发现绝缘老化漏电隐患，兼顾能耗管理与电气防火。

企业内部电能测量、管理、考核 工厂、产业园企业内部各车间、产线、部门回路，完成双向电能、尖峰平谷复费率电能统计，实现部门用电成本核算考核，同时监测回路漏电、过压、过流异常，为企业能源管理与电气安全运维提供数据支撑。

六、常见问题FAQ

问：车间 PLC、工控屏怎么读取漏电、谐波、电量数据？

答：双隔离 RS485，Modbus RTU 完整开放漏电、谐波、功率、电能全部寄存器，直接对接 PLC / 组态，无需协议转换模块。

问：车间多路动力回路，4 路 DI、4 路 DO 分别能做什么？

答：4 路 DI 采集柜门、断路器分合、风机状态；4 路 DO 继电器可分配：漏电报警、过流脱扣、谐波超标告警、过载保护四路独立控制，无需额外中间继电器。

问：光伏双向发电量分开计量，精度满足供电局并网验收吗？

答：0.2S 级高精度四象限电能计量，正向自用、反向上网电量独立存储，可导出月度并网报表，符合分布式光伏备案、电费结算要求。

问：机场航站楼大量空调非线性负荷，支持谐波 + 漏电双重监测吗？

答：2~31 次谐波全量采集，同步监测电缆老化漏电流，定期导出报表满足民航供电、消防年度核查要求。

问：支持三相三线 / 四线吗？CT/PT 变比本地设置？

答：面板菜单一键切换 3 相 3/4 线；一次 CT、PT 变比机身按键直接修改，无需电脑软件。

问：TP624的继电器 DO 能联动哪些设备？

答：1-3 路继电器 AC220V/1A，第 4 路 AC220V/2A；可接声光报警器、中间继电器、断路器分励脱扣器、消防联动模块，实现故障自动断电、报警。
