电能质量在线监测装置选购技术参数与标准

一、技术标准体系与精度等级

1. 国家标准GB/T 19862-2025解读

电能质量监测设备的技术要求首先应遵循国家标准。2025年10月5日发布、2026年2月1日正式实施的GB/T 19862-2025《电能质量监测设备通用要求》，是目前最新的电能质量监测设备基础性标准。该标准替代了GB/T 19862-2016版本，规定了监测设备的分类分级、技术要求、试验方法、检验规则等内容，适用于交流电力系统用固定式监测设备和便携式监测设备。

用户在选购装置时，应首先确认产品是否符合GB/T 19862-2025标准要求。符合国家标准意味着产品在测量方法、准确度、电气性能、环境适应性等方面达到了行业基本门槛。

2. 精度等级：A级与B级的区别

GB/T 19862将电能质量监测设备分为A级和B级两个精度等级。A级设备用于需要精确测量的场合，如电能质量评估、纠纷仲裁、标准符合性测试等。A级设备在谐波、闪变、不平衡度等各项指标的测量精度要求更高，通常采用IEC 61000-4-30 A级测量方法。B级设备则用于一般监测和故障分析，精度要求相对较低，适用于日常运维监测和趋势分析。

不同应用场景对精度等级的要求不同。新能源并网点监测、半导体制造、数据中心等对电能质量敏感的场景，应选择A级设备；而一般工业配电房的日常监测，B级设备也可满足需求。

3. 拓普瑞TP680的精度指标

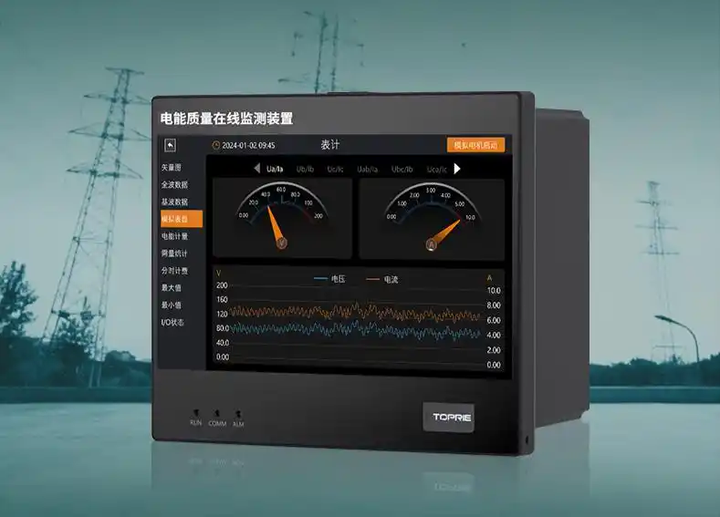

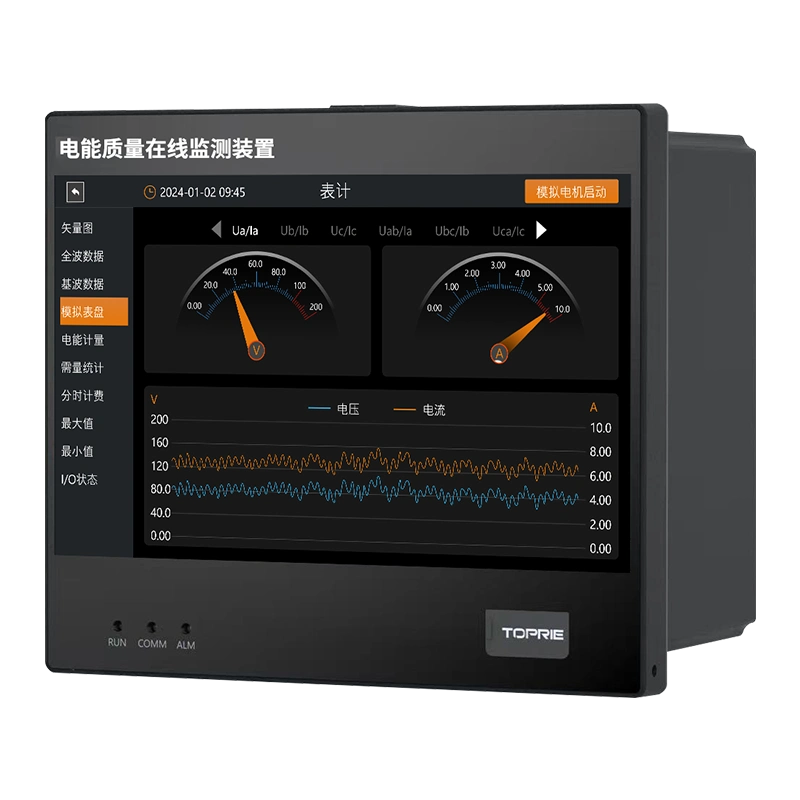

拓普瑞TP680电能质量在线监测装置在设计上严格遵循国家标准，关键精度指标如下：电压测量精度达到0.1级，电流测量精度同样为0.1级，功率测量精度为0.2级。频率偏差测量精度优于0.01Hz，三相电压不平衡度测量精度优于0.1%。在谐波测量和闪变测量方面，TP680均符合国家标准A级要求。

从参数对比可见，TP680的各项精度指标均达到甚至优于国家标准A级要求，能够满足新能源并网、精密制造等高端场景的监测需求。

二、核心功能需求匹配

电能质量在线监测装置的功能配置直接影响其实用价值。选型时应根据实际监测需求，评估装置的功能覆盖范围。

1. 稳态电能质量监测功能

稳态监测是电能质量分析的基础，包括电压偏差监测、频率偏差监测、三相电压不平衡度监测、谐波与间谐波分析、电压波动与闪变监测等核心指标。

TP680支持2-63次谐波全频段分析，可实时显示各次谐波含量及总谐波畸变率（THD），满足工业用户对谐波污染溯源和治理评估的需求。在闪变监测方面，TP680可同时监测短时闪变（Pst）和长时闪变（Plt），符合IEC标准要求。

2. 暂态事件监测与记录功能

暂态事件是造成设备损坏和生产中断的主要原因，装置对暂态事件的捕捉能力至关重要。关键功能包括电压暂升与暂降监测、短时中断监测、瞬态过电压捕捉、故障录波等。

选型要点：关注装置的采样率和录波深度。采样率决定了波形细节的还原能力，TP680每周波采样512点，能够精准捕捉暂态事件的细微特征。录波功能支持事件前后多周期波形记录，为故障溯源提供完整数据支撑。当系统发生电压暂降、暂升或中断时，TP680可自动触发记录，保存事件发生时刻的完整波形数据，便于运维人员事后分析故障原因。

3. 数据存储与通信功能

数据管理与系统集成能力直接影响装置的使用便利性。在本地存储方面，TP680内置大容量存储空间，可保存1分钟统计数据最长90天，满足长期趋势分析需求。

在通信接口方面，TP680提供RS485、以太网、4G、WIFI、LORA等多种通信方式，用户可根据现场条件灵活选择。通信协议方面，支持MODBUS RTU/TCP、IEC 61850、MQTT、DL/T 645等主流协议，能够与各类SCADA系统、能源管理平台、云系统无缝对接。

TP680在通信协议方面的突出优势是支持IEC 61850国际标准协议，这是数字化变电站和智能电网系统的标准通信协议。对于电网侧用户和大型工业用户而言，这一功能至关重要。

在时间同步方面，TP680支持IRIG-B码、SNTP等多种对时方式，确保事件时间记录精度达到毫秒级，为多装置协同分析和故障溯源提供统一的时间基准。

三、应用场景与选型建议

不同应用场景对电能质量监测装置的需求存在差异，选型时应结合场景特点进行针对性配置。

1. 新能源并网监测场景

光伏电站、风电场并网点需满足电网公司对电能质量的严格监测要求，这是TP680的核心应用场景之一。

该场景对监测装置的技术要求较高：精度等级需达到A级，以满足并网验收的严格标准；支持IEC 61850协议，便于数据上传调度中心；具备完整的谐波、闪变、不平衡度监测功能；同时需要故障录波和事件记录功能，为并网点电能质量评估提供完整数据支撑。

TP680具备0.1级高精度、IEC 61850协议支持和全面的电能质量监测功能，已广泛应用于光伏电站和风电场并网监测项目，帮助用户顺利通过并网验收，并在后续运行中持续提供可靠的电能质量数据。

2. 半导体与精密制造场景

芯片制造、液晶面板生产线对电压暂降极为敏感，瞬时电压波动可能导致整批次产品报废。这类场景对监测装置的响应速度和捕捉能力提出了极高要求。

该场景的核心技术要求包括：毫秒级暂态事件捕捉能力，能够在暂降发生的瞬间准确记录；高采样率，每周波至少512点以上，确保波形细节完整；可与动态电压恢复器（DVR）联动，实现暂降事件毫秒级响应；具备暂降源定位功能，帮助运维人员快速排查问题源头。

TP680每周波512点采样，能够精准捕捉电压暂降的幅值、持续时间和波形特征。在典型应用案例中，TP680与DVR联动工作，当监测到电压暂降时，系统毫秒级触发补偿，有效避免生产损失。同时，TP680记录的事件波形为分析电网异常原因提供了第一手数据。

3. 关键基础设施场景

数据中心、医院、交通枢纽等关键基础设施对供电连续性要求极高，任何电能质量问题都可能造成重大影响甚至安全事故。

这类场景对监测装置的要求更为全面：需具备全面的稳态和暂态监测功能，不遗漏任何异常；支持远程监控和告警推送，运维人员可随时随地掌握供电质量状况；数据安全性要求高，通常需要支持私有云部署，确保能源数据不外泄；具备电能质量评估报告自动生成功能，便于定期汇报和存档。

TP680支持4G、WIFI等无线通信方式，同时支持私有云部署模式。用户可将监测数据实时上传至企业自有服务器，通过Web界面远程查看实时数据和历史报表。装置可自动生成符合国标的电能质量评估报告，满足运维管理和合规性要求。

4. 钢铁冶金与化工场景

钢铁冶金、化工等行业存在大量非线性负载，如电弧炉、轧机、整流设备等，这些设备会产生严重的谐波污染，需监测谐波分布以指导滤波治理。

该场景对监测装置的技术要求侧重于谐波分析能力：谐波分析次数需达到50次以上，以全面评估谐波分布特征；具备长时间趋势分析和数据统计功能，识别谐波变化的规律性；环境适应性要求高，能在高温、粉尘、强电磁干扰环境下稳定运行。

TP680支持2-63次谐波全频段分析，工作温度范围覆盖-25℃至70℃，电磁兼容性符合IEC 61000系列标准Ⅳ级要求，能够在恶劣工业环境下长期稳定运行，为谐波治理提供准确的数据依据。

四、环境适应性与可靠性指标

除核心功能和精度外，装置的可靠性和环境适应性也是选型的重要考量因素，直接关系到设备在工业现场的长期稳定运行。

1. 电气性能与绝缘要求

工作电源方面，TP680支持AC 220V±20%或DC 110V/220V宽范围供电，适应不同配电系统的电源条件。额定输入电压可选择100V、220V或400V，额定输入电流可选择5A或1A，覆盖各类电压等级和电流规格的监测需求。

过载能力方面，电流回路可承受2倍额定电流连续工作，10倍额定电流允许10秒，确保在故障暂态过程中装置不会损坏。绝缘性能方面，各电气回路对地绝缘电阻不低于100MΩ，能够承受2kV/1min工频耐压试验，满足工业现场安全要求。

2. 电磁兼容性

电能质量监测装置本身应具备良好的抗干扰能力，确保在复杂的电磁环境中准确测量。TP680通过多项电磁兼容检测认证，静电放电抗扰度达到±8kV接触放电、±15kV空气放电，电快速瞬变脉冲群抗扰度达到±4kV，浪涌抗扰度达到±4kV，射频电磁场辐射抗扰度达到10V/m，符合国家标准Ⅳ级要求，确保在开关操作、雷击等干扰场景下稳定运行。

3. 机械与环境适应性

工作温度范围方面，TP680提供宽温型选项，可在-25℃至70℃环境下正常工作，适应各类气候条件。相对湿度适应范围为10%至100%，具备防凝露能力。防护等级方面，盘装型产品达到IP20防护等级，户外型可选IP54，满足不同安装环境需求。平均无故障时间（MTBF）不低于40,000小时，确保长期运行可靠性。

4. 时钟保持能力

装置应具备掉电时钟保持功能，确保事件时间记录的准确性。标准要求时钟稳定度小于1秒/天，掉电后可保持50000小时以上。TP680内置高精度时钟电路，满足这一要求，确保即使在断电情况下，时间信息也不会丢失，事件记录的时间戳始终准确。

五、电能质量监测装置选型总结

1. TP680综合评估

拓普瑞TP680电能质量在线监测装置在以下维度表现突出：

精度等级方面：电压和电流测量精度达到0.1级，符合国家标准A级要求，满足新能源并网、半导体制造等高端场景的精度需求。

功能全面性方面：覆盖稳态监测、暂态事件记录、故障录波、谐波分析等完整功能，2-63次谐波全频段分析、每周波512点采样等指标处于行业领先水平。

通信能力方面：支持IEC 61850、MODBUS、MQTT等多种协议，可无缝对接数字化变电站、SCADA系统、云平台，适配各类系统集成需求。

环境适应性方面：宽温工作范围覆盖-25℃至70℃，高等级电磁兼容性符合Ⅳ级要求，能够适应工业现场恶劣环境。

性价比方面：以国际品牌三分之一至二分之一的价格，提供接近国际一线品牌的性能表现，具有显著的成本优势。

2. 选购决策建议

对于新能源并网场景，如光伏电站、风电场并网点监测，推荐选用A级精度设备，重点关注IEC 61850协议支持和0.1级精度指标，TP680完全适配此类需求。

对于半导体制造场景，重点关注暂态事件捕捉能力和采样率指标，TP680每周波512点采样和毫秒级响应能力可满足精密制造行业对电压暂降的严苛要求。

对于数据中心场景，重点关注远程监控、私有云部署和告警推送功能，TP680的无线通信和私有云部署能力可满足关键基础设施的运维管理需求。

对于钢铁冶金场景，重点关注谐波分析深度和环境适应性，TP680的2-63次谐波分析能力和宽温工作范围可适应恶劣工业环境。

对于一般工业和商业建筑场景，可适当降低精度要求，重点关注成本控制和安装便利性，TP680同样具备竞争力。

3. 最终建议

电能质量在线监测装置的选型应遵循“标准先行、精度匹配、功能适用、场景适配”的原则。标准先行，即确认产品符合GB/T 19862-2025最新国家标准；精度匹配，即根据应用需求选择A级或B级设备，关键并网点、精密制造等场景必须选A级；功能适用，即评估是否需要暂态事件记录、故障录波、IEC 61850协议等高级功能；场景适配，即考虑安装环境、通信条件、数据管理方式等实际因素。

拓普瑞TP680作为国产高端电能质量监测装置的代表，在精度、功能、可靠性、性价比等方面均具备较强竞争力，尤其适用于新能源并网、半导体制造、数据中心、关键基础设施等对电能质量要求严苛的场景。建议用户在采购前与厂家技术团队充分沟通，明确自身监测需求，确保选型精准匹配实际应用。
