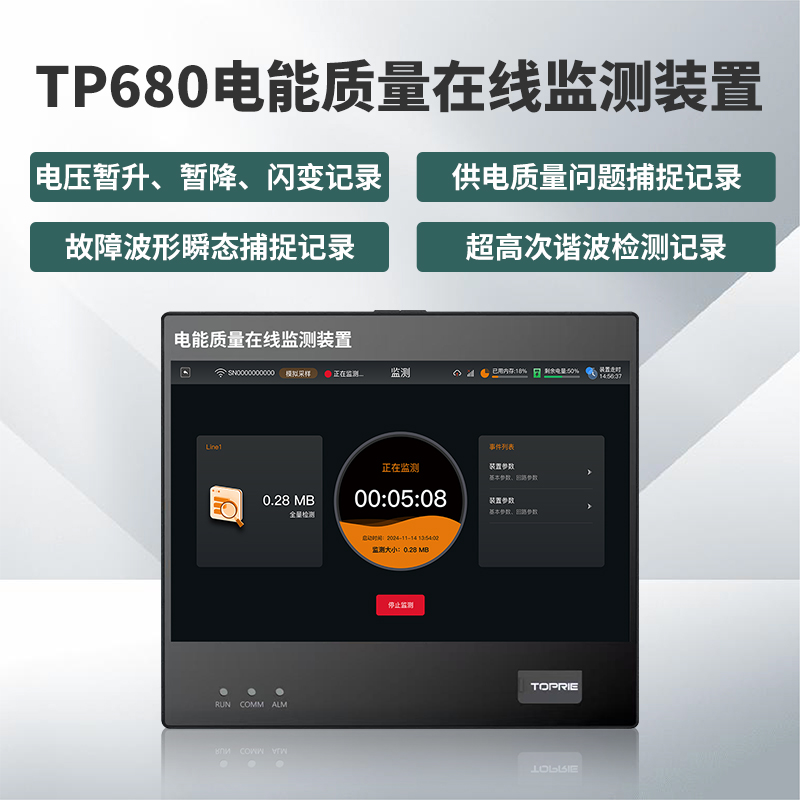

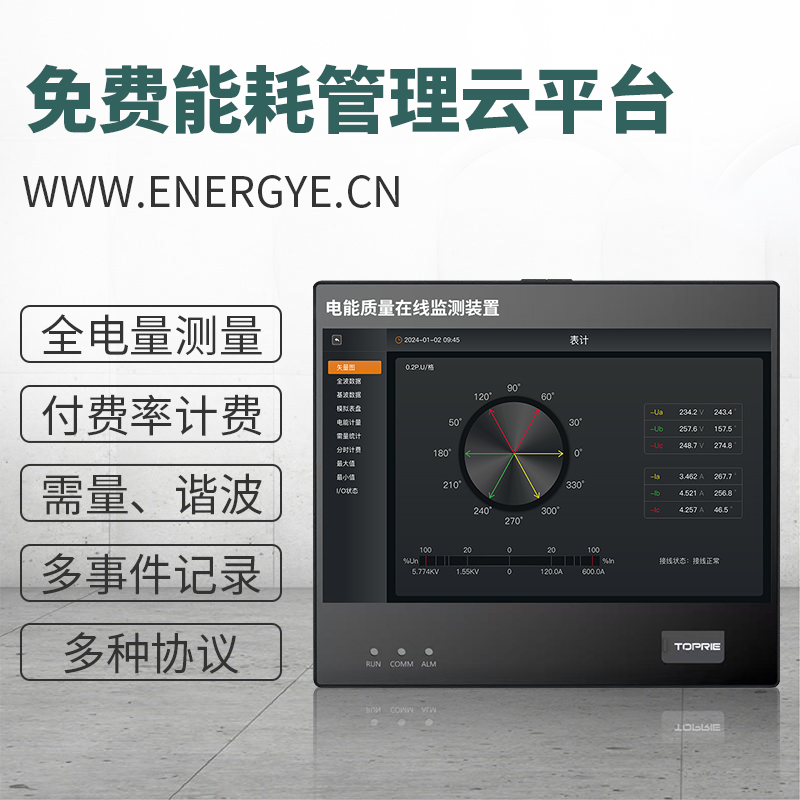

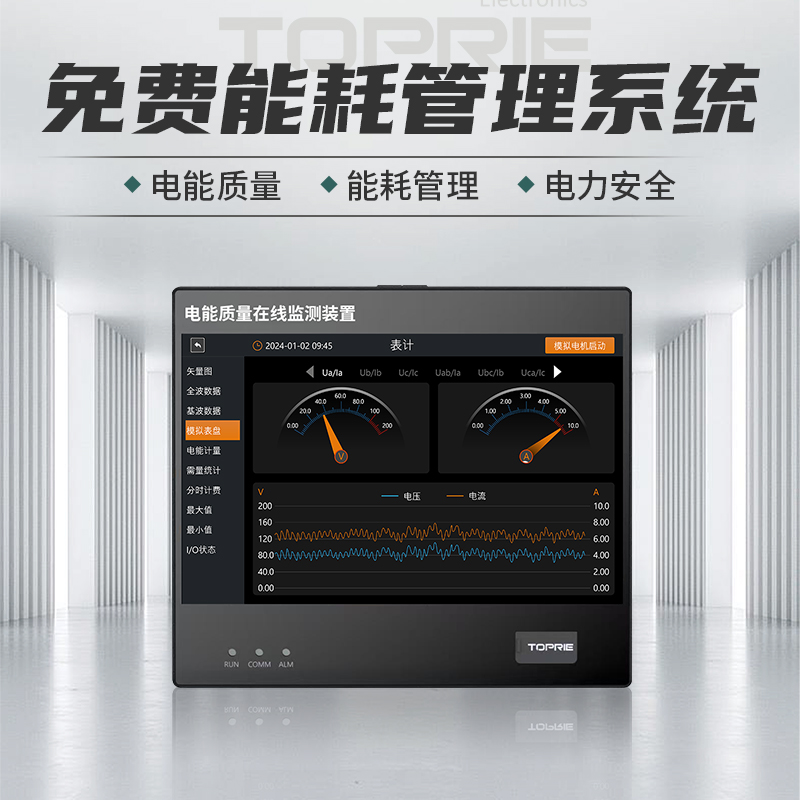

A类电能质量在线监测装置

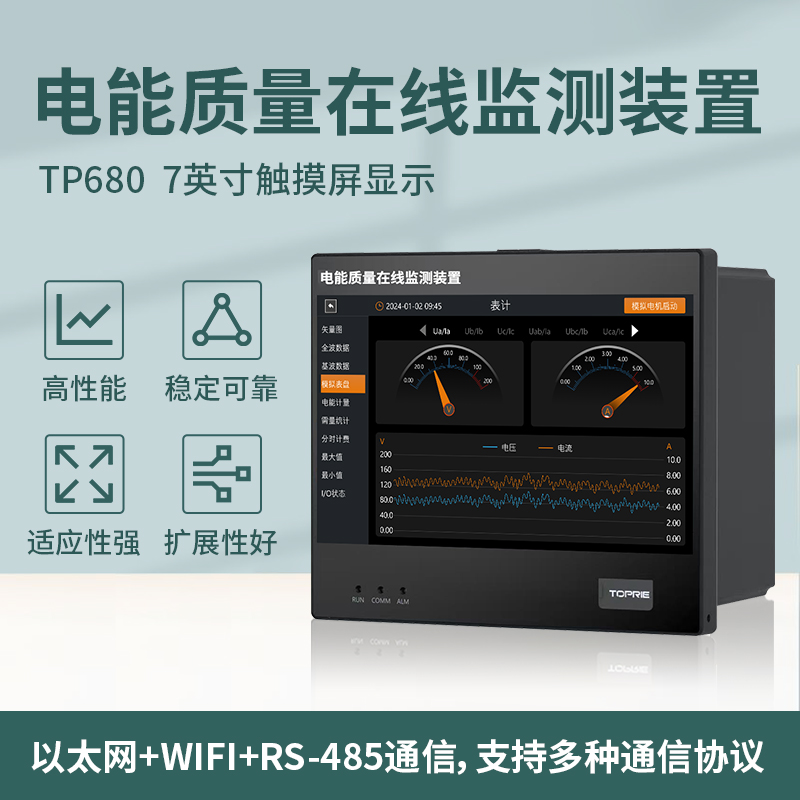

TP680 7英寸触摸屏显示

功能特点

高性能处理

设备采用先进的ARM+FPGA双核采集架构，确保了数据采样与处理的高速性、精确性与高实时性，为核心分析功能提供了强大的硬件支撑。

全面合规与多功能

严格符合国家关于电能质量的七项标准及监测设备通用要求。它集成了全面的分析监测功能，包括谐波分析、波形采样与暂态捕捉、电压暂升/暂降记录、闪变监测、电压不平衡度测量以及事件记录等，是电能质量诊断与管理的多面手。

灵活的远程通讯

提供丰富的有线及无线通讯接口，能够可靠地将实时监测数据与电能质量事件信息远程传输至后台系统，便于实现集中监控、数据分析与及时预警。

六大智能菜单·操作直观·一目了然

装置采用7英寸高清触摸屏，所有功能集成于六大核心菜单，逻辑清晰，操作流畅

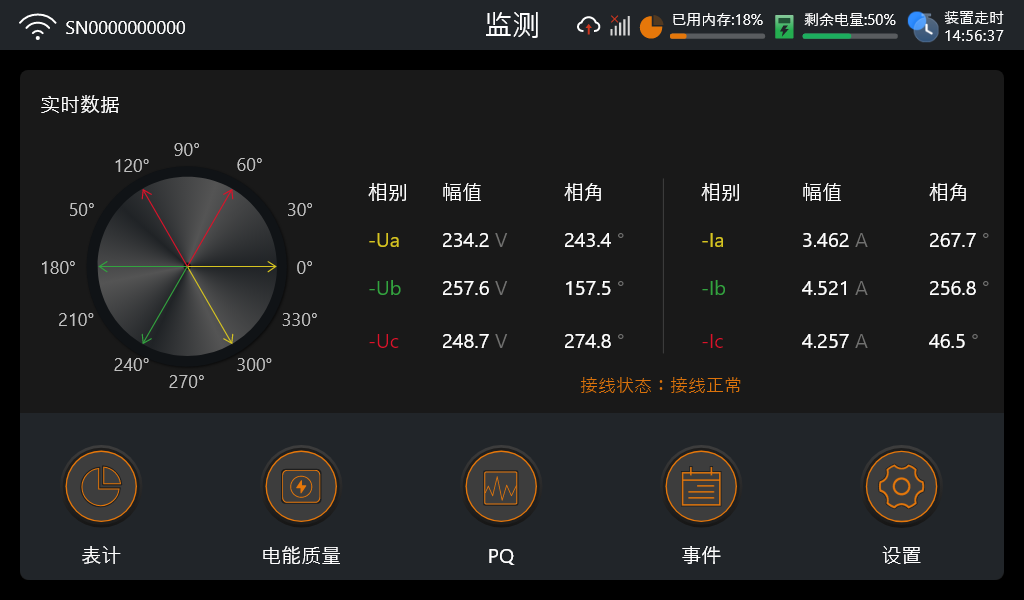

通过动态矢量图与实时参数表，直观呈现电压、电流的幅值与相位关系。将复杂的电网参数转化为直观的可视化信息

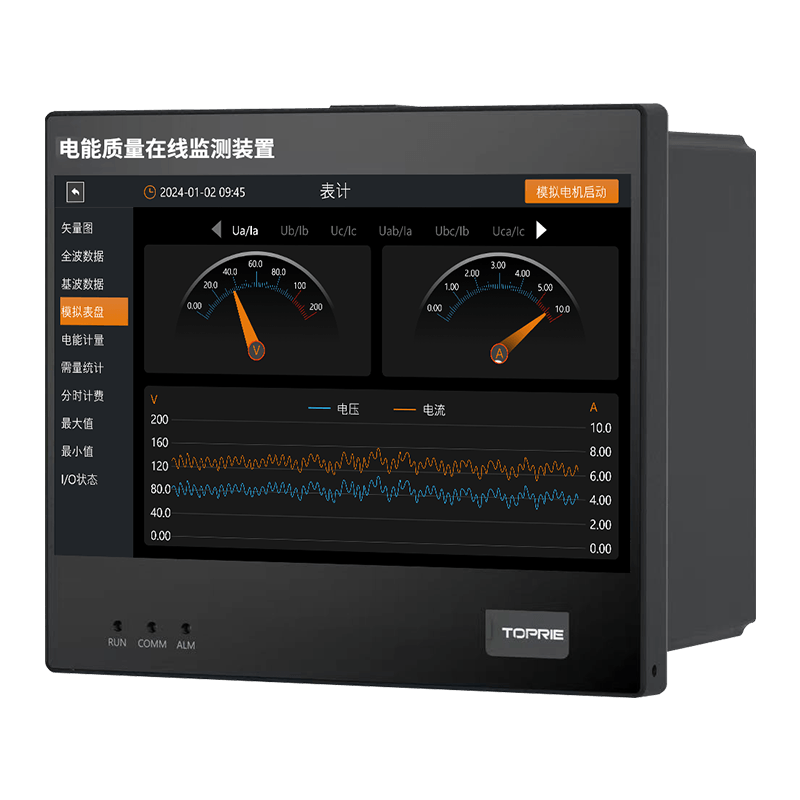

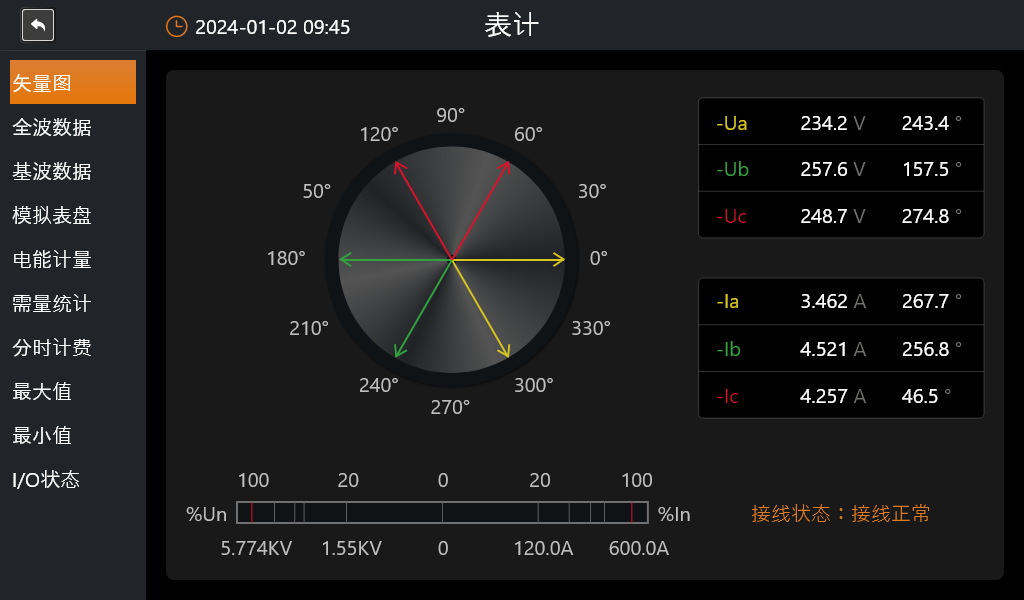

表计菜单：一站式查看电网实时参数(电压、电流、功率、频率等)和矢量图，快速掌握系统运行状态。

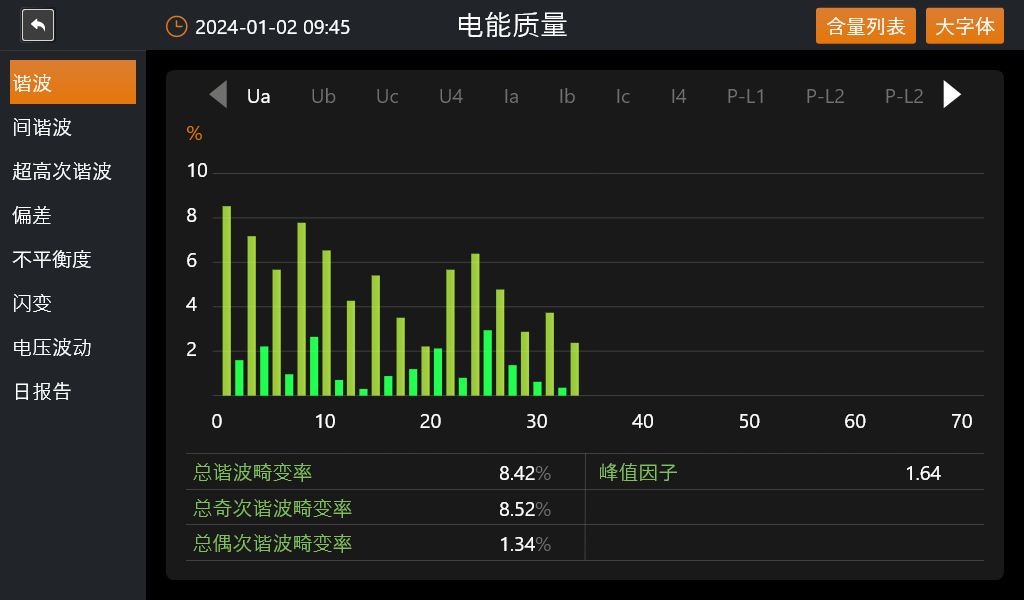

电能质量菜单：深入分析谐波、间谐波、闪变、不平衡度等专业参数，并支持实时波形与频谱显示，助力深度故障诊断。

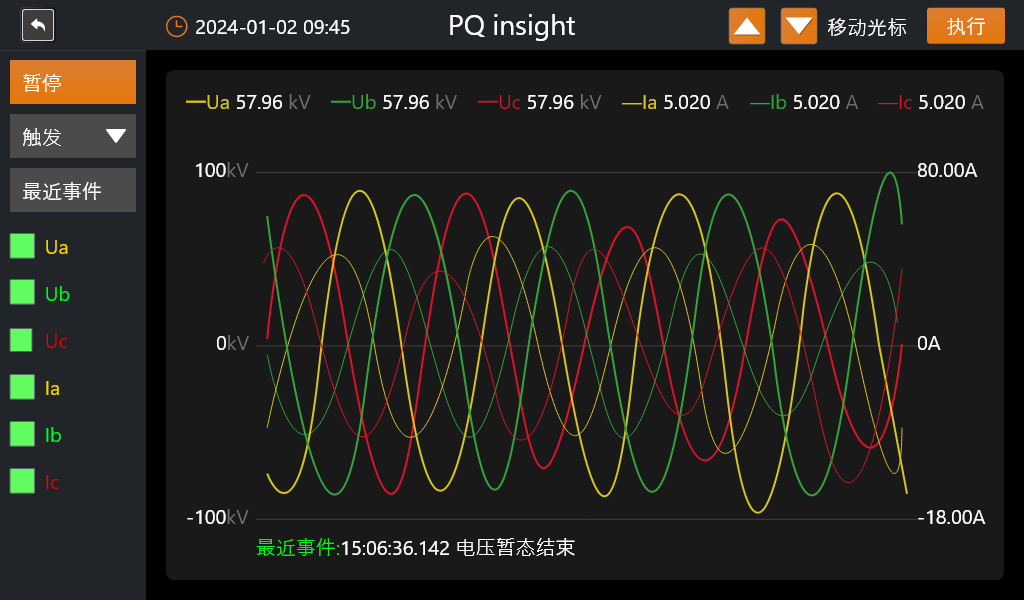

PQ可视化诊断系统：将电网中的电压暂降等暂态事件，以清晰的波形图和关键参数实时呈现，让电能质量问题一目了然

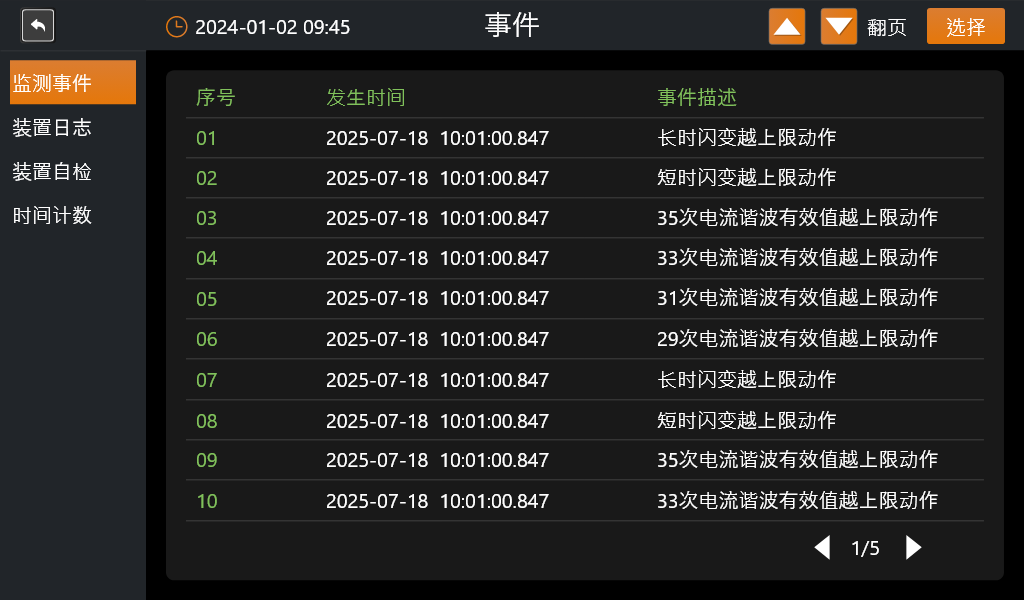

事件菜单：完整记录越限告警与系统事件，支持高达1024条事件追溯，为故障分析提供坚实依据。

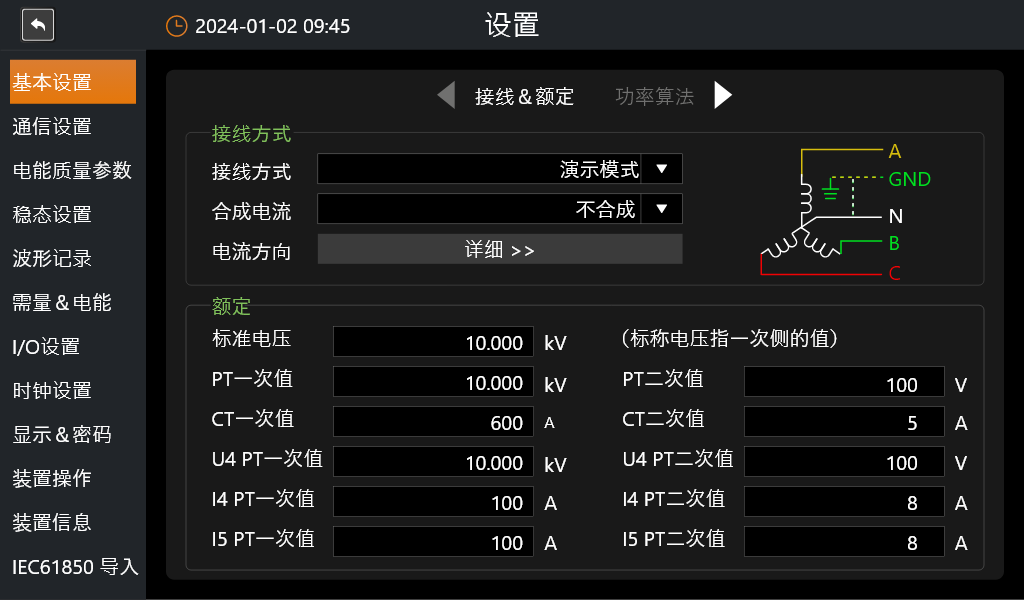

设置菜单：快速完成装置参数、通信配置与定值管理，灵活适配各种应用场景。

核心功能

TP680是一款集高精度测量、智能分析、可靠记录与强大通信于一体的专业级在线监控装置。其核心功能围绕四大菜单(表计、电能质量、事件、设置)构建，为用户提供从基础数据到深度诊断的全方位电力监测解决方案。

全维度测量与计量

全波测量:精确测量相/线电压、电流、有功/无功/视在功率、功率因数、频率等系统综合参数。
基波测量:独立测量基波成分,为电能质量分析和治理提供精准数据基础

智能越限监测与控制

每回路支持高达256个标准越限监测项(秒级刷新),可自定义告警阈值。
越限事件可触发报警输出,实现从“监测”到“预警与控制”的闭环。

全面的记录与存储

事件记录:以1ms的高分辨率顺序记录监测事件、装置日志等,各类事件记录最多可保存1024条,便于故障追溯与责任界定。
数据存储:采用国际标准格式,普通数据存为PQDIF,录波及有效值数据额外支持COMTRADE格式,兼容主流分析软件。

高精度对时与同步

支持SNTP、Modbus、GPS、IRIG-B、IEEE 1588五种对时方式,满足不同现场需求。
对时精度高,网络对时误差≤1ms,IEEE 1588精密时钟同步误差可达80μs。时钟守时精度达6ppm(约0.5秒/天),确保长时记录的时间准确性。

丰富的输入输出接口

开关量输入(DI):8路,支持内外激励,兼容多种电压等级。
继电器输出(DO):8路(含1路专用告警输出),用于遥控或告警。
模拟量输入(AI):可测量8路直流电流输入0~20mA/4~20mA。

双重信息安全防护

物理安全:通过面板与通信端口权限控制,防止现场误操作风险。
网络安全:IEC 61850服务具备客户端认证功能,杜绝未授权访问,保障数据交互安全。

人性化交互显示

高清彩屏:采用800×480高分辨率TFT液晶屏。
内容全面:集中显示实时测量值、电能质量参数、波形、谐波频谱、矢量图、事件记录及DI/DO状态等。
操作友好:界面设计直观,交互流畅,极大简化现场调试与日常查看操作

灵活的多协议通信

网络接口:2路以太网口,支持IEC61850(具备客户端认证)和Modbus TCP协议
串行接口:2路RS-485口,1路CNA通讯,支持Modbus RTU协议。
维护接口:1路USB口,便于本地调试与数据导出。

技术规格参数

工作电源
额定电压	AC90-275V /DC 120-285V,47-440Hz
功耗	20W
