液冷机组保压数据采集无线远程监控系统方案

日期: 2026-09-10 17:39:45.0 作者: 浏览次数: 6

浏览次数: 6

在数据中心、储能电站、激光设备、电力变压器等关键设施中，液冷机组是保障设备稳定运行的核心环节。液冷系统运行期间，压力是否稳定、密封是否良好，直接关系到整个系统的安全。而保压测试，正是检验液冷机组密封性的必要手段。

但在实际运维中，很多企业还在用传统方式——人工巡检、纸质记录、定时抄表。这种方式不仅效率低，而且漏检风险高。

一、为什么液冷机组保压监测需要无线远程方案？

液冷技术在数据中心、储能系统、激光设备、电力变压器等场景广泛应用。液冷循环系统运行时需维持特定压力范围，保压测试是验证系统密封性的关键环节。

传统保压监测方式依赖人工巡检抄表，存在以下痛点：

数据离散：人工记录间隔大，无法捕捉压力波动细节；
效率低下：多点同时监测时，人工逐一抄表工作量大；
数据安全：部分场景如涉密单位、大型工厂核心工艺不允许数据上云；
追溯困难：纸质记录难以整理分析，无法生成趋势报告。

针对此困局拓普瑞（TOPRIE）研发了一款TP2401无线压力传感器，为液冷机组保压数据采集提供了一套远程监控方案，让压力监测从“跑断腿”变成“看手机”。方案采用 TP2401 防水款加 LoRa 局域网传输，实现液冷保压的无线本地监测，数据不出局域网，满足高保密性要求。

二、拓普瑞TP2401：液冷机组保压监测的无线终端

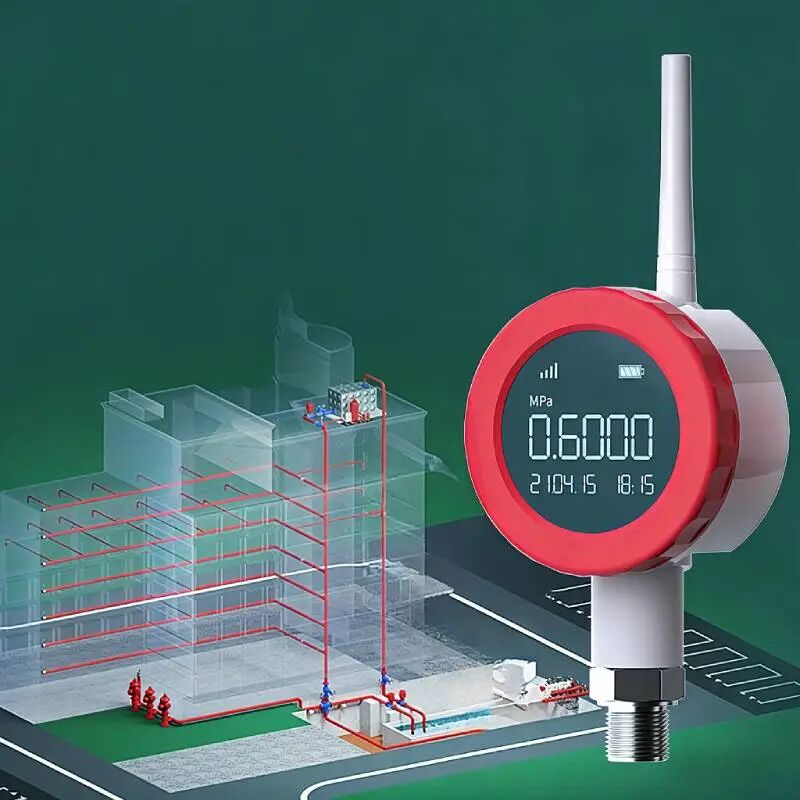

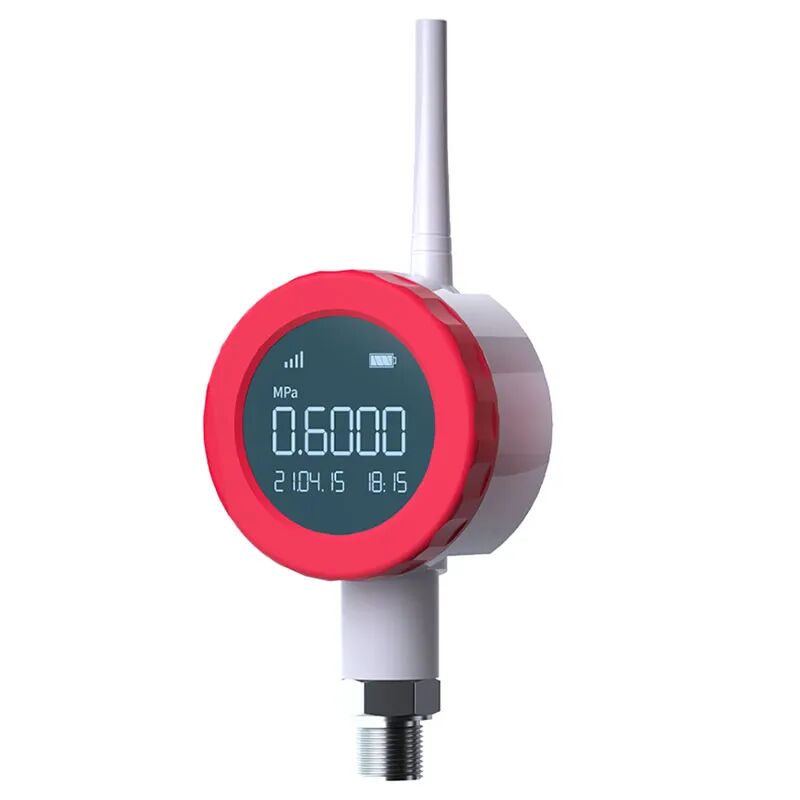

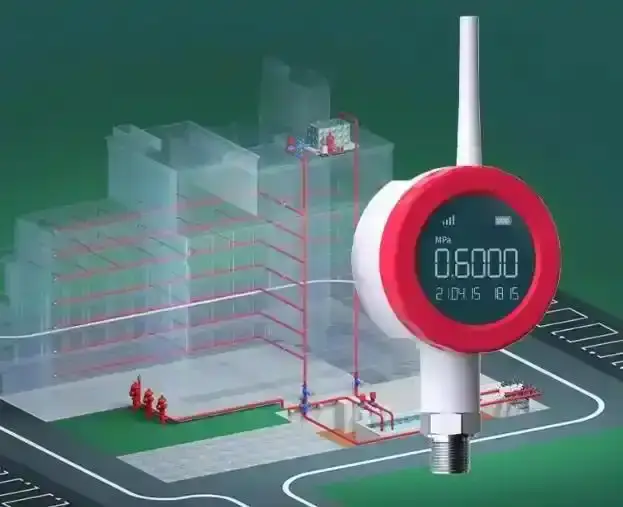

TP2401 无线压力表（防水款）

通讯方式：LoRa 局域网模式，数据本地传输，不上外网；
防护等级：IP66 防水，适用于液冷循环介质环境；
测量精度：0.5% FS，工业级高精度；

电池续航：LoRa 模式下更优，具体时间视上报频率而定；
显示：配备本地屏幕，现场可直接查看当前压力值；
报警方式：本地网关报警或继电器输出，不依赖云平台，本地声光报警；
数据存储：本地网关或本地服务器，数据不出局域网，完全自主可控。

三、完整技术参数

TP2401 防水款：液冷监测专用方案；
测量参数：压力；
通讯方式：LoRa 局域网、私有协议；
防护等级：IP66 防水；
测量精度：0.5% FS，带本地显示可现场直接读数，数据存储在本地网关或本地服务器；
报警方式：本地网关报警输出，支持继电器、声光报警；
系统对接：支持 Modbus TCP、RTU，可接入 SCADA、DCS；
网络要求：仅需内网无需互联网连接；
安装方式： G1/2 螺纹安装即装即用；
适用介质：水、乙二醇溶液、冷却液等非腐蚀性介质。

三、完整技术参数

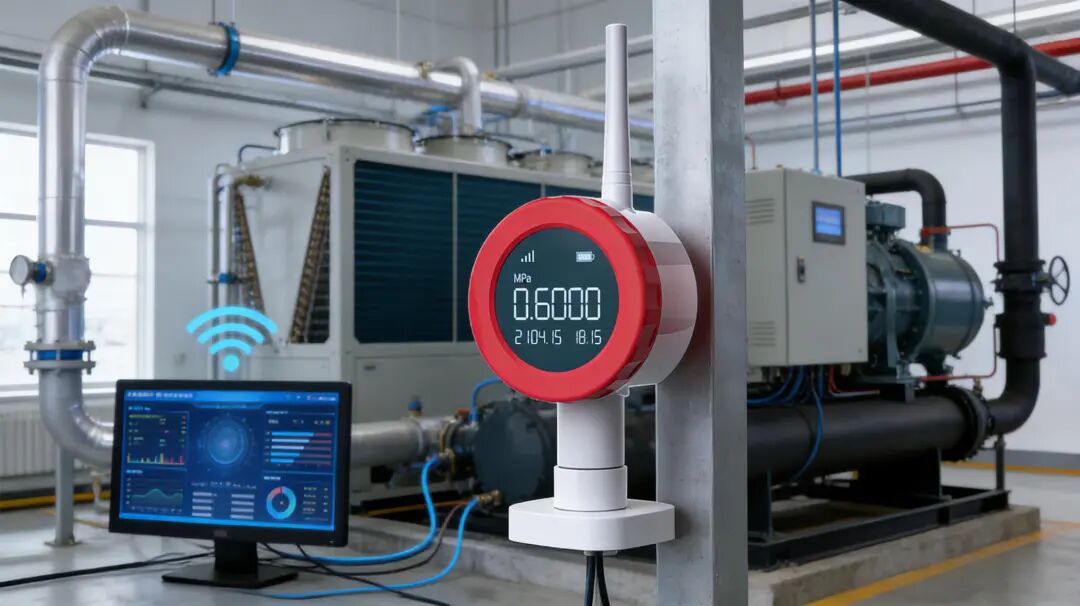

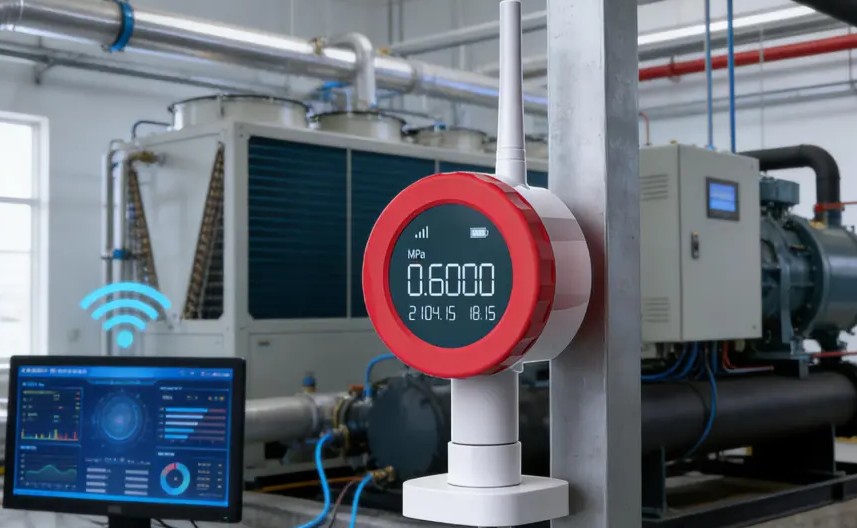

四、系统架构：从传感器到手机，数据全流程可追溯

本方案采用星型局域网架构，传感器数据通过 LoRa 无线传输至本地网关，网关通过 RJ45 接入工厂内网，数据统一存储在本地服务器或工控机中。整体系统与外网完全隔离，确保数据安全。

系统组成包括：

1、多台 TP2401 压力传感器，安装于液冷系统各测压点，LoRa 无线传输至网关；

2、1 台 LoRa 本地网关，接收各传感器数据，转发至本地服务器，支持本地报警输出；

3、本地数据服务器或工控机，用于数据存储、曲线展示、报表生成，支持 Windows、Linux 部署；

4、可选本地监控客户端，工厂内网 PC 均可访问监控界面，无需联网权限。

5、系统特点为：全局域网部署，数据不出厂区网络；

6、无需连接互联网，不受网络波动影响；

7、支持私有化部署，数据主权完全归属甲方；

8、支持与工厂已有 SCADA、DCS 系统对接，采用 Modbus TCP、RTU 协议。

五、典型应用场景

数据中心液冷系统保压监测

数据中心液冷系统管道复杂，测压点分布在机柜间、管井内。TP2401 防水款安装在进水口、出水口、分配单元等位置，实时监测压力数据通过 LoRa 网关传至本地监控室。数据中心对信息安全要求极高，本方案全链路本地化传输，不经过任何外部服务器，完全满足数据不出网的要求。

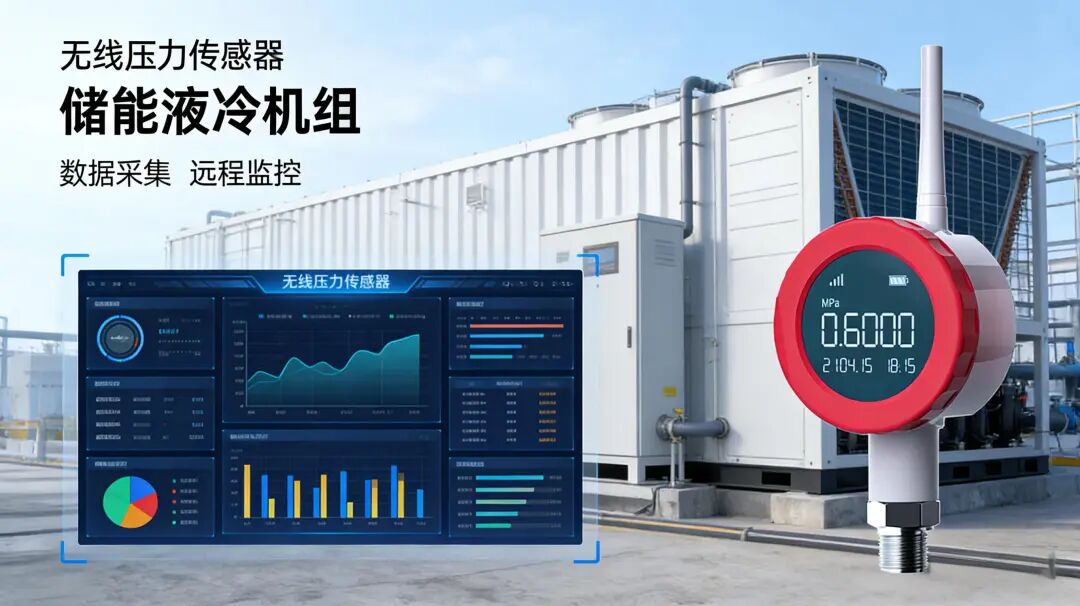

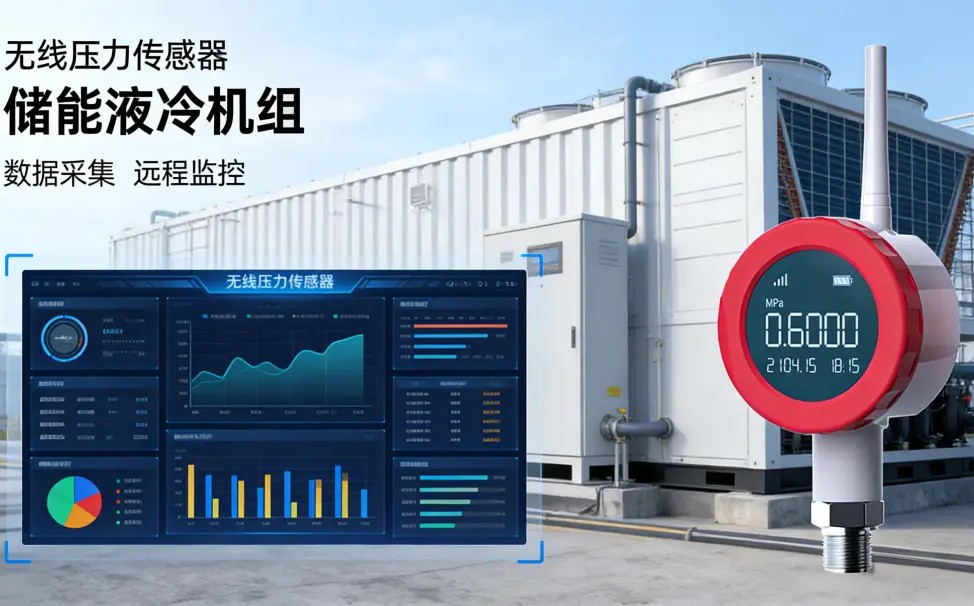

储能集装箱液冷系统

储能集装箱内部环境潮湿，TP2401 的 IP66 防水等级可应对冷凝水侵蚀。LoRa 信号在金属集装箱内衰减较小，可靠传输数据。

激光设备液冷保压测试

激光设备切割、焊接配套液冷系统需要长时间保压验证。TP2401 本地屏幕可让操作人员在设备旁直接读数，同时数据自动记录到本地系统，形成可追溯的测试报告。

电力变压器油冷系统

变压器油冷系统对密封性要求极高，传统方式依赖人工抄表。TP2401 安装在油冷回路关键节点，压力数据实时上传本地平台，出现异常立刻报警。

六、与传统方案的对比

传统方案

传统人工抄表数据不上云，实时性差，间隔数小时，无安装难度，数据本地存储，适合保密场景，多节点同时监测困难，历史数据追溯差。

有线压力监测数据不上云，实时性一般，需布线，数据本地存储，适合保密场景，多节点同时监测成本高，历史数据追溯需额外配置。

本方案LoRa局域网：

云平台无线方案数据上云，实时性好，安装简单，数据外传，不适合保密场景，多节点同时监测容易，历史数据追溯好。

本方案 LoRa 局域网数据不上云，实时性好，安装简单，数据完全本地，适合保密场景，多节点同时监测容易，历史数据追溯好。
