导轨式1路剩余电流监测器，剩余电流监测设备选型及解决方案

日期: 2026-10-28 16:27:14.0 作者: 拓普瑞(TOPRIE) 浏览次数: 25

浏览次数: 25

摘要：

在配电数字化改造中，导轨式剩余电流监测是电气防火、漏电隐患预警的核心环节。很多项目单独采购漏电监测装置、多功能电表两套设备，造成柜内空间浪费、采集链路复杂。本文结合拓普瑞TP624导轨式1路剩余电流监测多功能电能表，梳理剩余电流监测设备选型核心要点，提供一体化监测方案，兼顾漏电安全、电能计量、谐波质量监测，适配变电站、配电房、智能建筑、工厂能耗考核场景。

一、低压配电回路，为什么要做剩余电流在线监测？

线路绝缘老化、电缆破损、设备受潮、接地故障，都会产生剩余电流，这也是电气火灾最主要的诱因之一。传统漏电保护器侧重跳闸保护，故障发生后直接切断回路，缺少事前预警、数据记录、远程上传能力；独立的剩余电流探测器大多只监测漏电，无法同步采集回路用电数据，在能耗管理、配电考核场景下，还需要额外加装电能表，增加硬件成本与布线难度。

数字化配电的需求，是安全预警+能耗计量二合一：实时捕捉缓慢上升的漏电流，提前预警风险；同时采集整条回路的电量、功率、谐波，支撑用电考核、电能质量分析。导轨式安装的单路剩余电流监测仪表，适配标准配电柜35mm导轨，是存量配电箱改造、新建配电项目的优选方案。

二、剩余电流监测设备选型的核心误区

很多工程师在选型时，只关注漏电量程，忽略配套能力，后期对接平台、调试时出现各类问题，这里整理4个高频踩坑点：

1. 只看漏电，不看电能质量：变频器、中央空调、光伏等非线性负载，谐波会干扰漏电采集，普通监测仪无法识别谐波数据，故障溯源困难。选型优先选择同时支持谐波监测的型号。

2. 通讯协议不兼容：部分廉价监测仪只支持私有协议，对接PLC、组态屏、能耗平台时，需要额外增加协议转换网关，抬高项目成本。优先选择Modbus-RTU、DL/T645等通用标准协议产品。

3. DI/DO联动能力缺失：没有开关量输入输出，无法采集断路器状态、柜门状态，报警后也不能联动声光报警器、分励脱扣，只能单纯看数据，缺少现场执行能力。

4. 安装与调试繁琐：必须电脑软件修改CT/PT变比、不能切换三相三线/四线，现场运维人员调试难度大，拖慢项目交付周期。

三、TP624一体化导轨式剩余电流监测方案介绍

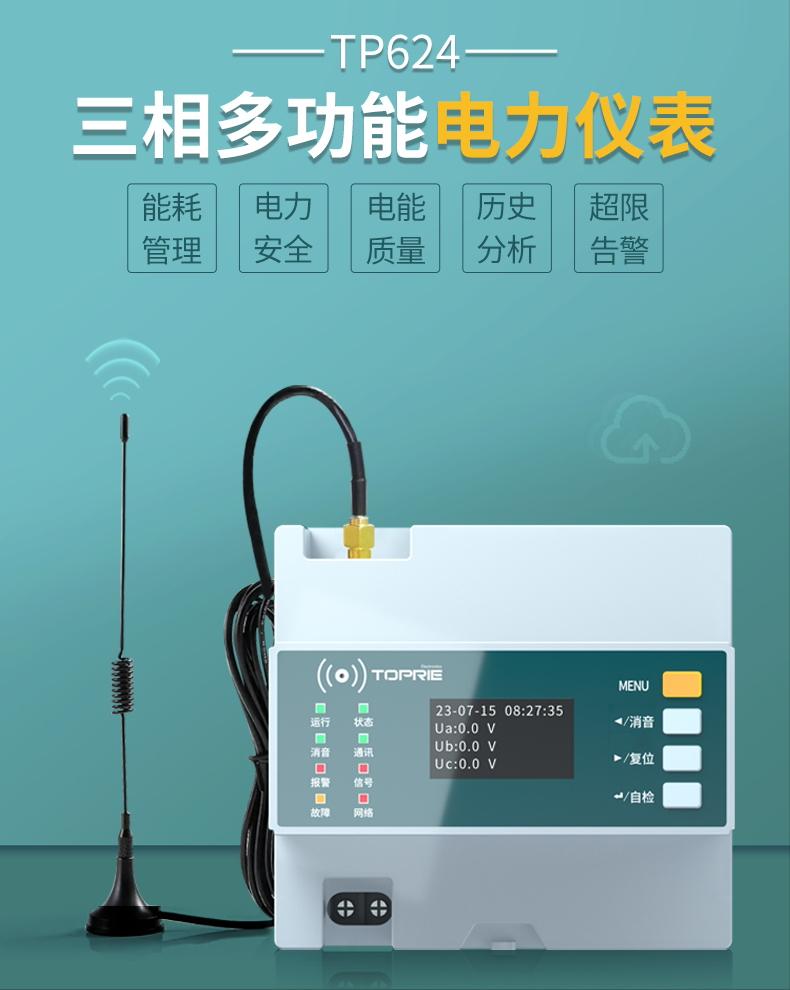

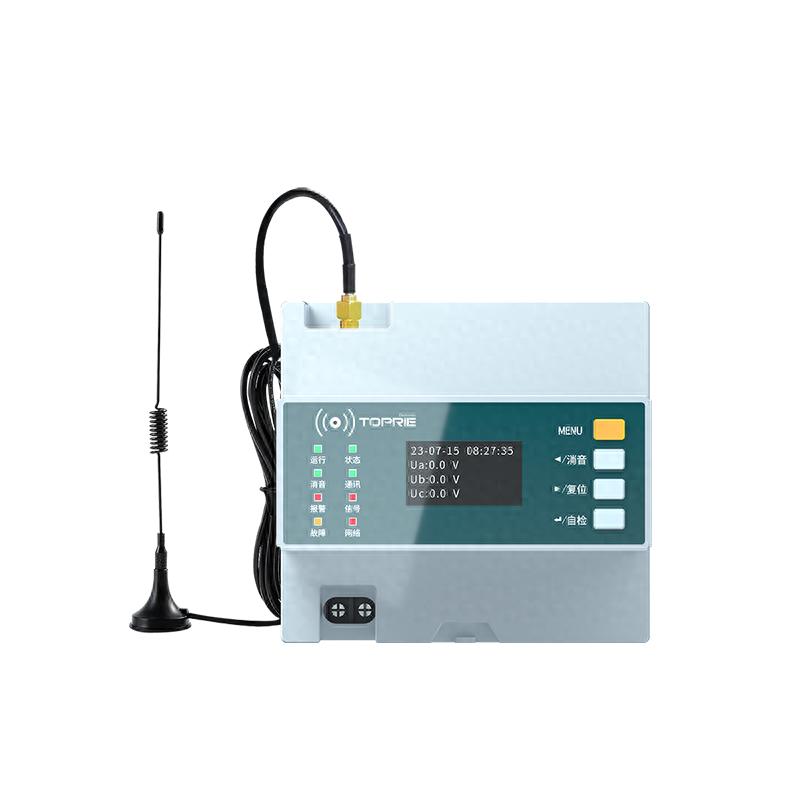

TP624是拓普瑞推出的导轨式1路剩余电流多功能监测仪表，跳出传统"漏电探测器"单一功能定位，一台设备同时完成剩余电流安全监测 + 全电参量测量 + 电能计量 + 谐波分析 + 物联网通讯联动。

仪表可测量三相电流、电压，有功、无功功率，四象限电能、双向电能、复费率费率电能、谐波、需量；自带OLED本地显示屏，支持电能脉冲变送输出，具备数据采集、本地显示、远程传输全套能力，不需要电表、漏电探测器两套设备，柜内布线简洁，减少故障点位。

漏电监测：1路剩余电流实时采集，量程10mA～5000mA，动作延迟1~60S连续可调，适配不同回路基线漏电流，降低误报警概率；
电能质量：支持2~31次谐波监测，识别非线性负载带来的谐波畸变，适配空调、变频设备、光伏配电场景；
IO联动：4路DI无源干接点采集、4路DO继电器输出，可实现状态采集、故障联动控制；
多方式通讯：标配双RS485，支持Modbus RTU、DL/T645协议；可选网口、WiFi、4G、LoRa，有线无线方案任选；
事件存储：内置掉电保护闪存，累计电能、用电、漏电故障记录长久保存，RTC时钟断电持续走时，方便事后故障回溯。

设备自带自检、消音、报警复位功能，报警信息可推送微信、钉钉、短信、声光报警器，适配远程运维的需求。

四、TP624核心技术参数一览

项目	参数指标
供电电源	AC220V，正常监视功耗≤5VA
剩余电流监测	10mA～5000mA；满量程误差±1%，小电流段±2%
动作延迟时间	1-60S连续可调
输入电压	L-N：30V-264V；L-L：52V-460V
输入电流	AC 0.025A-5A
测量精度	电压电流0.1级；有功电能0.2S；无功电能0.5S；频率0.003Hz
开关量输入	4路无源干接点，内置供电
开关量输出	1-3路继电器AC220V/1A，第4路AC220V/2A
通讯协议	标配双RS485（Modbus-RTU、DL/T645）；可选网口、WiFi、4G、LoRa
事件记录	内置闪存，漏电故障、电量记录掉电保存
显示方式	OLED显示屏
安装方式	DIN导轨式安装
使用环境湿度	5%-85%RH（无冷凝）
产品尺寸	100.569.7108.5mm
