多功能电力监测仪表（带漏电）-电力设备状态监测，电能计量测控

日期: 2026-10-27 16:11:34.0 作者: 拓普瑞(TOPRIE) 浏览次数: 59

浏览次数: 59

TOPRIE · TP643

摘要：

多功能电力监测仪表是面向低压配电回路，集电气安全监测、全电参量计量、电能质量分析、信号联动、远程物联于一体的工业测控设备。企业选型应当重点关注测量精度、多参量兼容能力、温度与漏电安全监测、通讯组网方式、云端平台配套、安装适配六大指标。本文结合拓普瑞TP643仪表，对多功能电力监测仪表原理、选型、产品能力、行业应用进行完整解析。

一、什么是多功能电力监测仪表？01

多功能电力监测仪表是低压配电系统当中的综合测控终端，它可以替代传统多块分立的电压表、电流表、电能表，除完成电压、电流、功率、电能、频率等常规电参量采集计量以外，部分型号还拓展剩余电流监测、回路温度采集、谐波分析、开关量输入输出、故障告警联动、物联网远程上传等功能。

传统配电运维依靠人工定期巡检，很难捕捉瞬时漏电、接线端子温升、电压不平衡、错相、谐波扰动等隐性隐患。多功能电力监测仪表通过不间断自动采集，把配电回路状态数字化，既服务能耗统计，又实现电气风险预警，广泛用于建筑、工业、数据中心、文教医疗等配电场景。

二、多功能电力监测仪表怎么选？02

采购选型建议围绕测量精度、安全监测能力、信号IO、通讯组网、平台配套、安装环境六大维度评估：

选型维度 01 测量精度等级 电能计量优先确认有功、无功电能精度，用于内部能耗统计与安全监测，0.2S/0.5S级可以满足大部分工业与商业建筑需求；电压电流精度直接影响故障判断准确性。

选型维度 02 安全监测能力 如果兼顾电气隐患预警，需要确认是否支持剩余电流、多路回路温度采集，支持过压、欠压、过载、错相、不平衡度等故障判别，支持告警延时可配置，避免误报警。

选型维度 03 开关量IO接口 遥信输入可以采集断路器状态；继电器输出可以实现报警联动、脱扣信号输出，方便接入现场二次控制回路。

选型维度 04 通讯组网方式 基础RS485-Modbus-RTU用于本地PLC、SCADA对接；项目布线困难场景优先选择WIFI、4G无线通讯，减少现场布线施工量。

选型维度 05 平台配套能力 优先选择自带云管理系统的设备，支持WEB电脑端、手机APP查看，告警推送、历史数据存储报表导出，不用额外开发软件。

选型维度 06 安装与环境适配 多数工业场景优先导轨式DIN安装，确认工作温度、湿度范围，适配配电柜内部工作环境。

三、TP643多功能电力监测仪表核心能力解析03

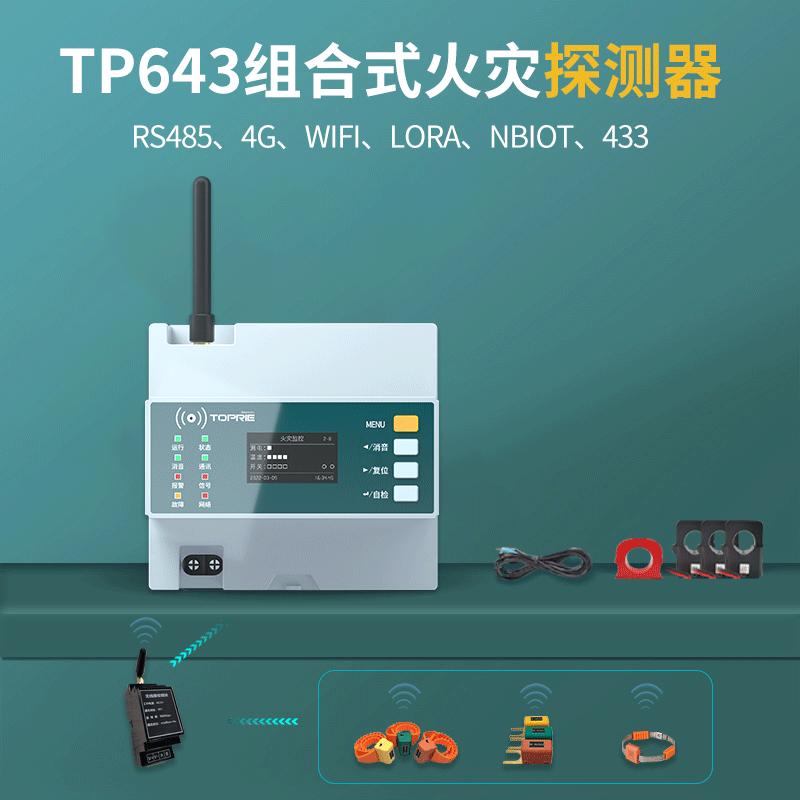

拓普瑞TP643多功能电力监测仪表是导轨式综合电力测控终端，面向0.6kV以下TT、TN低压配电系统设计，将电能计量、电能质量分析、漏电安全监测、多路温度监测、物联通讯、云平台管理集成单台设备，满足能耗计量+电气安全双重需求。

1）产品特点

1. 多参量一体化采集：单台设备同时完成电压、电流、功率、功率因数、四象限电能、频率、2-31次谐波、电压电流不平衡度、相序检测，无需多台表计组合，节省柜内安装空间。

2. 电气安全感知集成：支持1路剩余电流监测+4路NTC有线温度采集，也可扩展无线温度传感器，对线路漏电、接线端子温升两大电气火灾诱因持续监测。

3. 本地联动控制：4路无源干接点遥信输入、1路继电器无源常开输出，支持DIDO联动，可输出报警、脱扣信号对接现场设备。

4. 多模式通讯兼容：标配RS485 Modbus-RTU；可选4G、WIFI无线模式，兼顾本地工控对接与远程物联网上传，适配新建改造不同项目条件。

5. 本地事件存储：可保存20条故障、报警、开关事件记录，断电不会丢失本地事件日志，方便故障回溯分析。

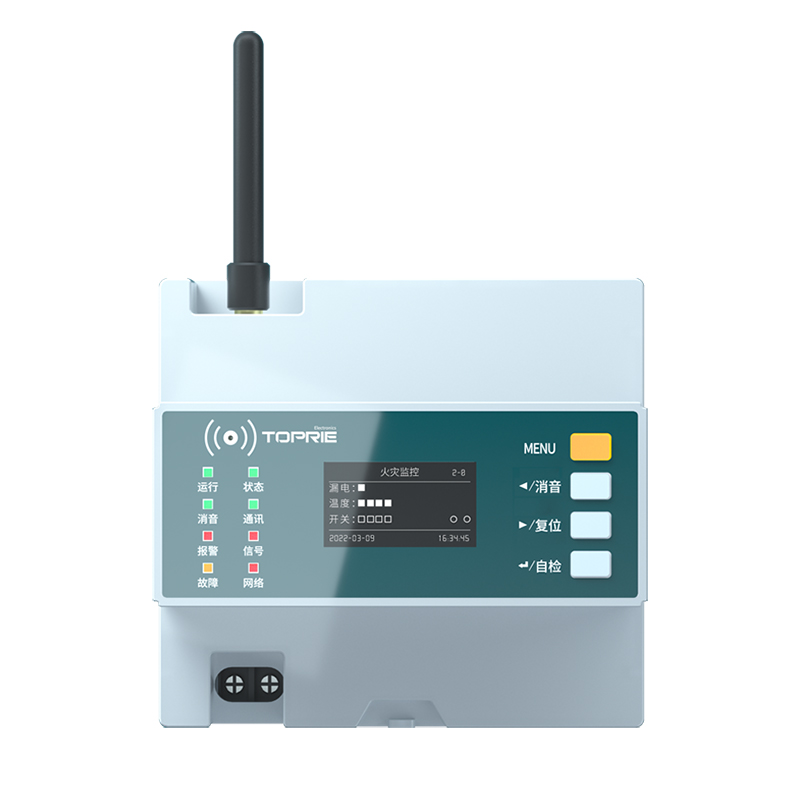

6. OLED本地显示：现场柜内可以直接查看实时电参量、漏电、温度数值，无需借助上位机。导轨式DIN安装，配电柜改造可以不断电施工，降低现场停机影响。

2）智能化监测亮点

1. 剩余电流智能监测：剩余电流10mA-5000mA量程，可自定义报警阈值；超过设定阈值触发本地声光报警同时向上位机/云平台推送告警信息，识别绝缘老化漏电隐患。

2. 多路温度监测能力：4路有线NTC温度，测量区间-40℃~150℃；选配无线温度传感器，可监测开关触头、母线排温升，捕捉接触不良发热隐患。

3. 全维度电气故障判别：内置过压、欠压、过载、错相、三相不平衡、谐波异常判别；动作延迟时间1-60S连续可调，抑制瞬时扰动带来误告警。

4. 开关量联动输出：继电器输出触点AC220V/3A，DC30V/3A，故障发生后可以输出信号驱动声光报警器、脱扣装置，实现本地主动处置。

5. 完整电能质量分析：支持电压、电流谐波分析，适合变频器、伺服等非线性负载工业现场，识别谐波带来的设备发热、损耗增大问题。

3）安全云管理系统优势

TP643可接入拓普瑞安全云管理系统，配套WEB网页端、手机APP移动端，实现设备集中远程管理：

1. 全量数据在线监测：云端汇聚电压、电流、功率、电能、剩余电流、温度全部实时数据，自动生成统计报表，支持历史曲线查询，实现配电回路数字化台账。

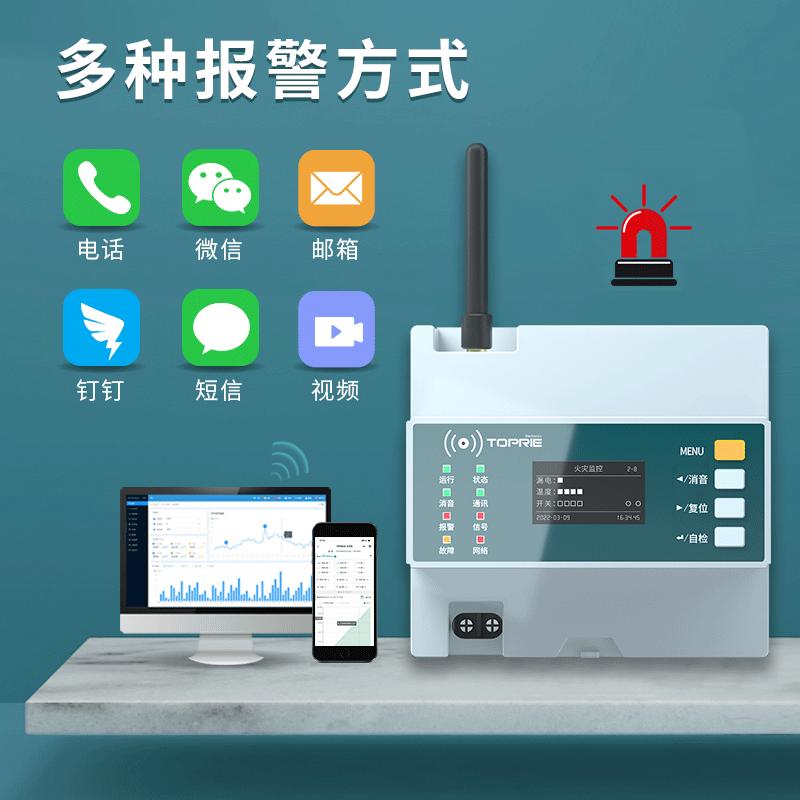

2. 多渠道隐患告警推送：设备发生异常，平台支持微信、钉钉、短信、电话、邮箱多途径推送告警消息，运维人员不在现场也能第一时间接收隐患通知。

3. 多人分级管理：支持多账号权限分配，不同岗位分配查看、处置权限，构建多层监管，避免单人漏看告警带来安全风险。

4. 故障原因辅助分析：保存故障时刻各项电参量快照，辅助运维人员回溯，分析故障发生前后电压、电流、温度变化趋势，定位故障诱因。

5. 远程控制能力：云端下发指令实现远程脱扣断电，遇到高危漏电、超温风险，远程完成回路处置。

6. 大范围集中监控：针对点位分散的园区、校园、商业综合体，平台地图化管理大量TP643终端，实现多站点配电状态集中可视化。

7. 施工部署便捷：无线版本无需重新敷设信号线缆，改造项目可带电安装，不影响原有设备正常生产运行。

四、TP643技术参数总表04

项目	参数指标
供电电源	AC90-380V，监视功耗≤5VA
输入电压	L-N：30V-264V；L-L：52V-460V
输入电流	AC 0.025A-5A
测量精度	电压电流0.2级；有功电能0.2S；无功电能2级；频率0.01Hz
剩余电流监测	10mA~5000mA，满量程±1%
温度测量（有线NTC）	-40℃~150℃，精度±2℃，4通道
动作延时时间	1-60S连续可调
遥信输入	4路无源干接点输入，内置供电
继电器输出	1路无源常开触点；AC220V/3A、DC30V/3A
本地存储	20条故障报警事件记录
通讯接口	标配RS485 Modbus-RTU；可选4G、WIFI
显示	OLED显示屏
安装方式	DIN导轨式
工作环境温度	-20℃~+60℃
相对湿度	5%-85%无冷凝
存储温度	-25℃~+70℃
整机尺寸	100.569.7108.5mm
