电能质量在线监测装置在医院配电系统中的应用

日期: 2026-10-09 11:40:06.0 作者: 拓普瑞(TOPRIE) 浏览次数: 32

浏览次数: 32

摘要：

医院属于一级重要用电负荷场所，配电系统运行稳定性直接关乎诊疗作业、重症救治、病患人身安全。当下医院规模化扩建、大型影像设备、变频空调、医用开关电源设备增量投放，院内谐波干扰、电压暂降、三相不平衡、负荷波动等电能质量问题频发，极易引发医疗设备停机、数据丢失、配电开关误跳闸。本文结合医院配电三层组网架构、院内用电刚需，分析医院配电现存电能质量隐患，对比院内监测选型标准，结合拓普瑞（TOPRIE）TP680电能质量在线监测装置，落地适配院区新建、老旧改造两用监测方案，完善医院配电预警、溯源、运维闭环，助力医院后勤配电智能化管控。

关键词：

医院配电；智能电力监控；电能质量监测；电压暂降；TP680；配电运维

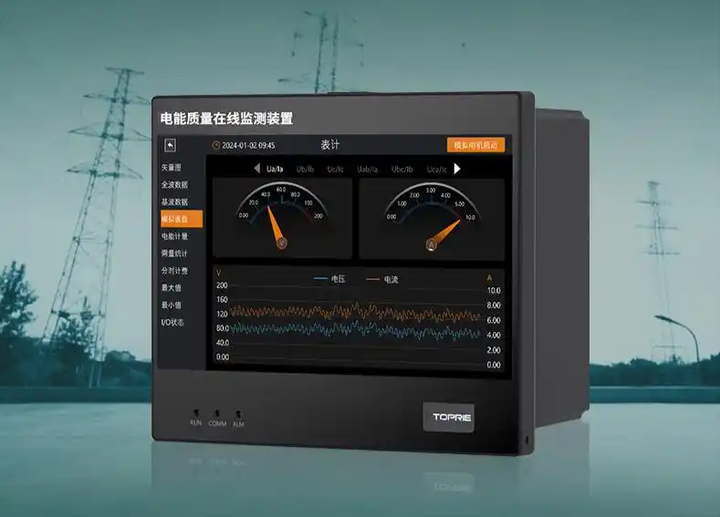

电能质量在线监测装置

一、医院配电系统运行特性及电能质量痛点

区别于普通工商业建筑配电，医院配电分区明确、负荷等级划分严格，ICU、手术室、急救科室为一级不间断负荷，CT、核磁、检验生化设备为精密敏感负荷，门诊照明、楼宇空调、后勤机电为常规波动负荷，整体配电具备负荷杂、扰动源多、供电容错率极低的特点，结合院内配电运行现状，现存四大核心用电隐患。

1.瞬时电压扰动频发

医院电梯、中央空调机组、大型放射设备启停会产生冲击负荷，带来毫秒级电压暂升、暂降、短时电压中断，常规UPS仅能应对长时间断电，无法抵消短时电压扰动，极易造成监护仪、麻醉机、影像设备重启、诊疗数据丢失，直接影响临床作业。

2.谐波叠加污染严重

全院LED医用照明、变频暖通设备、医疗开关电源、隔离电源柜运行，会持续产生2‑63次谐波，谐波会加速变压器、UPS、线缆绝缘老化，抬高配电损耗，干扰弱电医疗设备信号精度，严重时会触发低压配电保护装置误动作，造成分区停电。

3.三相负荷不均衡

门诊楼、住院楼、医技楼用电时段差异化明显，单相医用设备分散接入，极易造成三相电流电压不平衡，抬高配电中性点电位，引发零线发热、柜体温升超标，加大院区电气火灾隐患。

4.配电运维溯源难度大

传统医院配电仅搭载基础电力仪表，仅可采集电压、电流基础数据，无故障录波、事件存储能力。一旦出现设备故障、配电跳闸，无法区分电网扰动、设备故障、运维操作诱因，排查耗时久，停电整改时长不可控。

结合行业配电文献可知，标准医院智能配电体系分为现场层、通信接口层、监控管理层三层架构，想要实现全域配电管控，必须补齐A级电能质量在线监测点位，实现全参数采集、异常告警、波形录波、数据归档全流程管控。

二、医院场景电能质量监测装置选型硬性要求

结合医疗场所电气设计规范、医院后勤运维改造需求，适配院内配电的监测设备，不可套用通用工商业款，需满足五大场景专属要求，适配院区新建施工、不停电改造双工况。

电能质量在线监测装置

1.精度合规达标

需符合IEC61000‑4‑30 A级监测标准，电压电流0.1级高精度采集，完整监测2‑63次谐波、间谐波、电压波动、三相不平衡数据，监测数据可用于院内配电年检、故障鉴定、供电合规核查。

2.暂态捕捉能力完备

可自主触发定时、自定义告警录波，完整留存电压扰动全过程波形，适配放射设备、大功率机电启停扰动监测，支撑后期故障溯源分析。

3.适配不停电改造

运营医院无法全域停电施工，监测装置需兼容开合式电流钳、罗氏线圈外置取电方式，无需破开原有电流回路，轻量化加装，不影响医院正常诊疗用电。

4.组网兼容性强

适配医院现有配电网关、后台监控平台，兼容Modbus、IEC61850主流电力规约，支持有线、无线多传输模式，实现门诊、住院、医技、后勤多楼栋配电数据统一上云、集中管控。

5.机房环境适配

配电房、地下机房温湿度波动大、电磁干扰强，设备需具备高等级电磁抗扰能力，宽温稳定运行，同时分级权限管控，规避配电数据篡改、无关人员误操作。

三、拓普瑞TP680电能质量监测装置院内适配优势

市面上配电监测设备品类丰富，多款仪表仅具备B级基础监测能力，无法满足精密医疗负荷管控要求。拓普瑞TP680为A级在线式电能质量监测装置，贴合医院三层配电组网设计，全方位匹配院内用电运维刚需，适配高低压配电室、楼宇进线柜、医疗设备专属配电柜全点位安装。

（一）合规全维度监测，适配院内验收标准

TP680满足国标A级电能质量监测要求，电压电流0.1级采集精度、功率0.2级精度，全覆盖零序电压电流、谐波畸变率、K因子、闪变、三相不平衡、电压越限全参数监测，自带1024点高速波形采样，可自主触发告警录波，以PQDIF、COMTRADE通用格式存储波形文件，方便后勤电气人员复盘配电扰动诱因，界定设备与电网故障责任。

（二）双核高速采样，捕捉毫秒级医用扰动

设备搭载ARM+FPGA双核采集架构，每周波512点高速采样，可精准捕捉X光机、核磁机组启停产生的短时电压暂降、瞬态电压波动，弥补常规仪表采样滞后短板，提前预判供电异常，联动院内无功补偿、滤波设备优化供电品质。

（三）施工适配性高，适配新旧院区改造

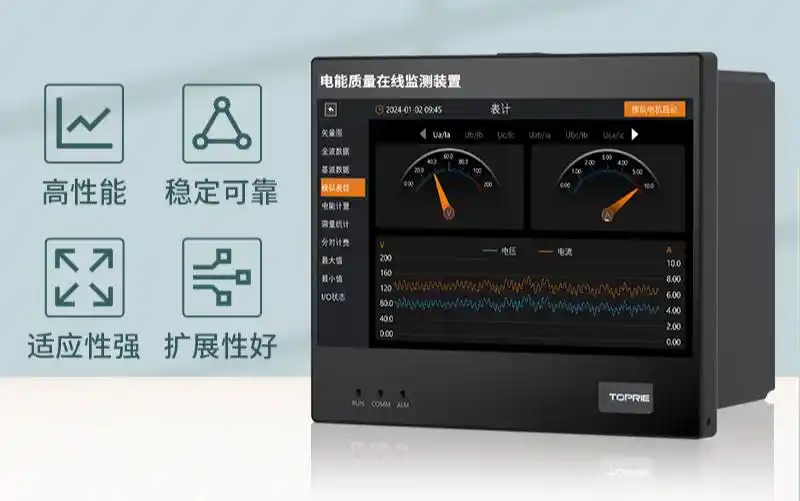

装置机身紧凑型柜装设计，自带7英寸本地触控屏，运维人员现场即可查看谐波频谱、配电矢量图、历史告警事件；原生支持开合式电流钳、罗氏线圈外接取电，老旧院区配电柜无需拆线停电，即可加装监测，最大程度降低改造对诊疗工作的影响。

（四）多协议组网，融入医院现有配电平台

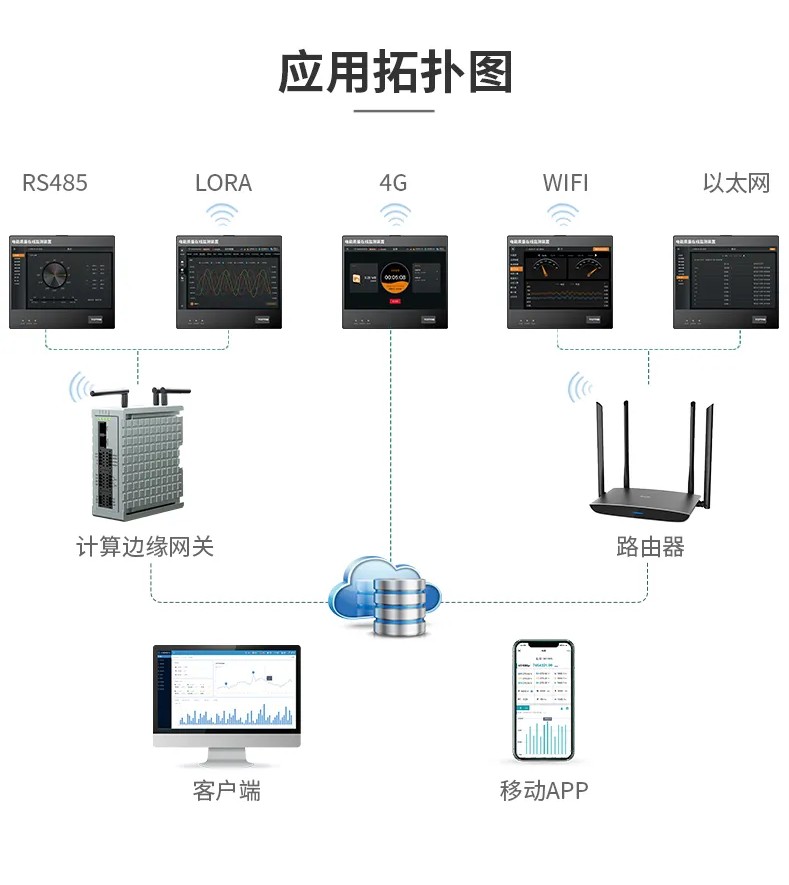

设备集成以太网、RS485、WiFi、4G多路通信接口，原生兼容IEC61850、Modbus全系列电力规约，新建院区依托有线组网全域联动，分散后勤机电柜选用无线传输免布线，数据可无缝对接医院原有电力监控后台、EMS能效管理平台，实现全院配电一体化管控。

电能质量在线监测装置

（五）工况稳定性强，配套闭环告警管控

设备电磁兼容抗扰度达4级，‑25℃~+70℃宽温运行，适配地下配电房、设备机房复杂电磁、温湿环境；自带DI/DO联动接口，监测谐波超标、电压越限后，可联动有源滤波、无功补偿装置动态调控，同时声光弹窗告警，推送信息至运维值班室，从被动检修转为主动防控。同时搭载分级权限、网络认证双重防护，保障医院配电数据安全。

四、TP680医院配电分层落地应用方案

结合医院现场三层配电组网架构，按照负荷重要等级分层部署监测设备，低成本搭建全域电能质量监控体系，贴合医院配电运维管理模式。

1.核心精密负荷层：手术室、ICU、放射科专属配电柜进线端加装TP680，重点监测生命支持设备、影像设备进线电压、谐波、暂态扰动，自定义电压、谐波阈值，异常即刻告警，保障一级负荷供电纯净度。

2.楼栋总配层级：门诊楼、住院楼、医技楼低压总进线柜统一部署装置，监测整栋楼宇三相负荷平衡度、日间夜间负荷潮流，统计峰谷用电数据，辅助后勤优化配电负荷分配，错峰启停大功率机电设备，降低全网配电扰动。

3.高压配电关口层：10kV院区高压配电室关口点位部署设备，对接站内微机保护、智能网关，监测高压侧谐波、电压波动，联动配电有载调压设备，从源头稳定全院配电母线电压，降低上下级配电联动故障概率。

4.后勤负荷层级：中央空调、污水处理、电梯动力柜加装简易监测点位，梳理全院主要扰动源，优化设备启停时序，减少冲击负荷对医疗精密配电支路的干扰。

五、医院配电电能质量监测应用价值

当下医院配电智能化升级已成行业趋势，传统依靠后备电源、人工巡检的运维模式，已经无法适配新型医用精密设备供电要求。院内大部分医疗设备故障、配电跳闸问题，并非设备本体损坏，而是谐波、电压暂降、三相不平衡隐性电能质量问题导致。

依托现场采集、通信传输、平台管控三层配电架构，加装A级电能质量在线监测装置，搭建全域监测闭环，是规避供电隐患、降低运维成本、保障诊疗用电安全的核心手段。拓普瑞（TOPRIE）TP680兼顾高精度监测、不停电改造、多平台兼容、全域组网能力，适配综合医院、专科医院、社区卫生服务中心等不同规模医疗配电项目，既可满足院区配电合规验收，也能简化后勤运维工作，长效优化院内配电品质，筑牢医疗用电安全底线。
