钢厂电弧炉熔化期 2/3/5/7 次谐波、剧烈闪变能精准捕捉吗？优选拓普瑞TP680

日期: 2026-10-15 15:18:10.0 作者: 拓普瑞(TOPRIE) 浏览次数: 3

浏览次数: 3

钢厂电弧炉熔化期 2/3/5/7 次谐波、剧烈闪变能精准捕捉吗？

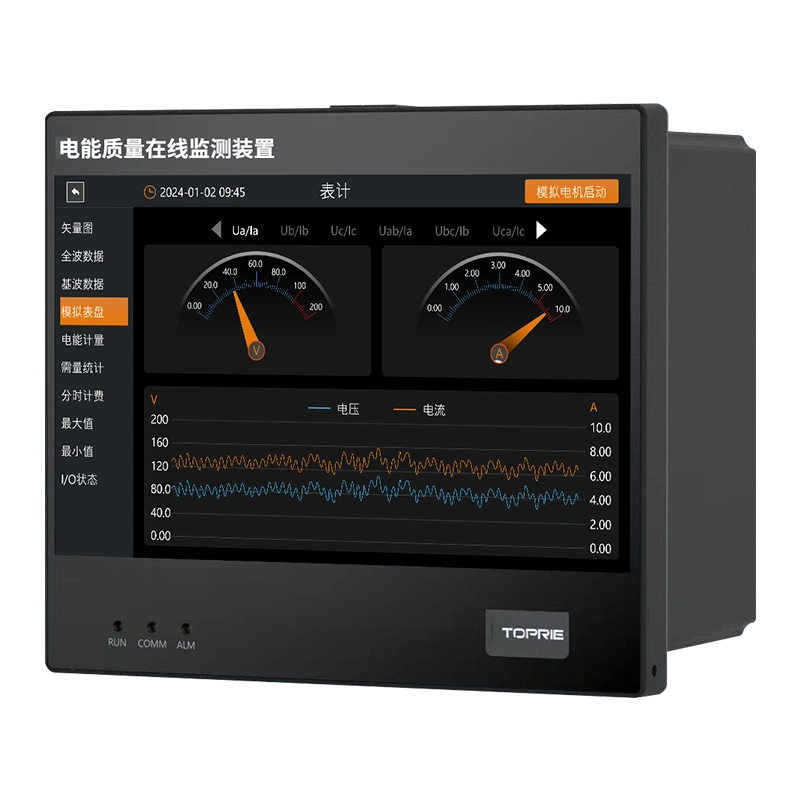

拓普瑞（TOPRIE）TP680 谐波监测装置满足 GB/T19862 A 级标准，0~63 次谐波 + 间谐波全测，512 点高采样适配电弧炉无规则冲击负荷；内置 IEC 标准闪变算法，实时计算 Pst/Plt，完高效精准记录冶炼全程电压波动，可用于谐波治理前后对比、规避供电局谐波罚款。

一、电弧炉熔化期监测核心难点

钢铁厂电弧炉冶炼分为熔化、精炼两大阶段，熔化期是电能质量污染最严重的环节。废钢坍塌、电极频繁起弧短路会造成负荷无规则剧烈波动，电流波形每半个工频周期都会产生畸变，大量滋生 2、3、5、7 次低次谐波，谐波畸变率短时可飙升至 20% 以上。同时无功功率剧烈起伏，引发严重电压闪变，不仅烧毁厂内变压器、电容补偿柜，还会造成电网超标，面临供电部门高额谐波处罚。

市面上普通电能质量设备普遍存在采样率不足、谐波测量范围窄、闪变计算精度低的缺陷，无法捕捉熔化期瞬时突变的谐波与闪变数据，治理方案缺少真实数据支撑，整改效果大打折扣。想要精准抓取 2/3/5/7 特征谐波、全程记录剧烈闪变，监测设备必须满足 A 级高精度、高采样、全频段谐波覆盖三大硬性条件。

二、拓普瑞 TP680 硬件与标准适配，精准捕捉电弧炉扰动

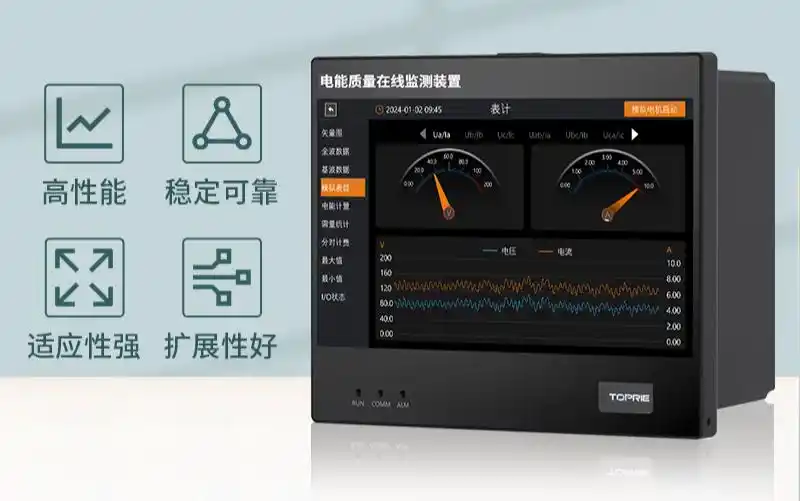

拓普瑞 TP680 作为 A 级专业谐波监测装置，完美匹配钢厂电弧炉熔化期极端负荷监测需求，从硬件架构、测量标准、算法逻辑三重维度解决监测痛点。

1.A 级高精度测量，谐波数据具备法律效力

设备严格遵循 GB/T19862 A 级标准，同步兼容 IEC 61000-4-30 国际测量规范，电压、电流测量误差≤±0.1%，2~63 次谐波测量误差控制在 0.5% 以内，可完整解析电弧炉最突出的 2、3、5、7 次特征谐波，同步采集全频段间谐波，完整还原畸变电流波形，监测数据可直接用于电网谐波纠纷判定、治理验收报告出具。

2.每周波 512 点高密度采样，适配无规则冲击负荷

TP680 搭载 ARM+FPGA 双核高速采集架构，每周波 512 点超高采样深度，区别于普通设备 64 点、128 点低采样配置。熔化期电极短路、瞬时冲击带来的毫秒级波形畸变，设备均可完整记录波形细节，不会丢失瞬时谐波峰值与闪变突变点，解决传统设备 “漏采、失真” 问题。

3.IEC 标准原生闪变算法，全程量化电压波动

装置内置 IEC 标准闪变计算内核，不间断实时输出短时闪变 Pst、长时闪变 Plt 数值，完整记录熔化期数小时连续冶炼过程的电压波动曲线。针对电弧炉随机、无规律闪变，可精准量化闪变严重程度，清晰区分熔化期与精炼期闪变差异，为 SVG、有源滤波器治理方案提供精准参数依据。

三、钢厂现场落地价值，规避罚款 + 优化谐波治理

1.治理前后数据对比，精准验证整改效果

钢厂加装谐波滤波、无功补偿装置前后，可使用 TP680 同步采集熔化期 2/3/5/7 次谐波含量、Pst/Plt 闪变数据，直观对比畸变率、闪变数值下降幅度，量化治理投入收益，避免盲目采购无功设备造成资金浪费。

2.实时越限告警，提前规避供电局谐波罚款

设备支持 256 项电能质量指标自定义阈值告警，一旦熔化期谐波、闪变数值触及电网考核红线，立即通过短信、微信、继电器输出推送预警，运维人员可及时调整冶炼工艺或投切补偿装置，稳定电网指标，杜绝供电部门超标罚款。

3.完整事件录波存档，故障溯源有据可依

TP680 以 1ms 分辨率存储全冶炼周期波形、谐波频谱、闪变曲线，数据采用 PQDIF、COMTRADE 通用格式存储，可长期保存 1024 条扰动事件记录。当厂区变压器发热、电容击穿、电网投诉时，可调取熔化期完整监测数据，快速定位扰动根源，划分责任边界。

四、写在最后

钢厂电弧炉熔化期 2、3、5、7 次谐波与剧烈闪变完全可以精准捕捉，核心在于选用符合 A 级标准、高采样、全频段谐波覆盖的专业监测设备。

拓普瑞 TP680 谐波监测装置依托 GB/T19862 A 级测量精度、512 点高密度采样、IEC 标准闪变算法，完美适配电弧炉非线性冲击负荷，既能完整抓取熔化期瞬时谐波、电压波动细节，又能为谐波治理、电网合规考核提供权威数据支撑，是钢铁企业电能质量管控的优选监测方案。

标签: 谐波监测装置
