什么是电能质量在线监测？电能质量在线监测装置如何选型？

摘要：

随着变频器、光伏逆变器、UPS、精密数控设备等电力电子设备大规模投用，谐波、电压暂降、三相不平衡、闪变等电能质量问题频发，造成设备停机、产品报废、电气设备加速老化，给工厂、数据中心、新能源场站带来巨大经济损失。

电能质量在线监测装置可以 7×24 小时不间断采集电网稳态、暂态数据，捕捉瞬时扰动事件，实现故障溯源、告警预警，是配电系统运维、新能源并网验收、精密工业生产保障的核心设备。本文将讲解电能质量在线监测基础概念，梳理装置选型核心维度，并以拓普瑞 TP680 A 级电能质量在线监测装置为例，结合不同行业场景讲解选型落地思路。

关键词：电能质量在线监测；TP680；A 级电能质量装置；电压暂降；谐波监测；装置选型

一、什么是电能质量在线监测

1.1 电能质量包含哪些核心问题

电能质量不单单指 “有没有电”，而是衡量供电电压、频率、波形是否符合标准的综合指标，常见异常类型包含：电压偏差、频率偏差、谐波与间谐波、三相不平衡、电压波动与闪变、电压暂升 / 暂降、短时中断等。 很多故障并非完全停电，毫秒级电压扰动就会导致数控机床停机、服务器宕机、光伏逆变器脱网。这类瞬时问题人工很难复现捕捉，普通多功能电力仪表只能读取基础电量，无法记录暂态事件，也就无法定位故障根因。

1.2 电能质量在线监测的定义

电能质量在线监测，就是通过专业监测装置持续在线采集电力系统各项参数，同时覆盖稳态数据统计和暂态扰动录波，完整记录电网各类异常事件，把看不见的电能扰动转化成可查看、可导出、可分析的数据、波形文件，实现事前预警、事后故障溯源，满足国标检测、并网验收、设备治理评估的需要。 简单来说，电能质量在线监测装置相当于电网的 “黑匣子”，电网发生任何异常，都可以调取记录分析问题来源，区分是电网侧扰动，还是用户内部负荷产生污染。

1.3 为什么企业需要部署电能质量在线监测装置

1. 规避生产损失：精密制造、数据中心场景，毫秒级电压暂降就会造成生产线停产、产品报废、业务中断，带来高额损失；

2. 满足合规验收：光伏、风电等新能源并网，强制要求配置 A 级电能质量监测设备，输出合规 PQDIF 数据文件，满足电网接入规范；

3. 定位谐波污染源：区分谐波来自电网还是厂区内部变频设备、LED 负荷，为谐波治理提供真实数据支撑；

4. 闭环运维管控：越限告警及时推送，联动继电器输出，实现越限报警、脱扣控制，把被动抢修转变为主动预防；

5. 责任界定依据：完整事件记录、标准格式录波文件，供电纠纷场景下可作为客观判定依据。

二、电能质量在线监测装置核心选型要点

选购电能质量在线监测装置不能只看价格，需要从精度等级、硬件架构、功能完整性、存储录波能力、通信协议、环境可靠性、场景适配能力七大维度综合评估，避免选型不足或者性能浪费。

2.1 优先确认精度等级（A 级 / B 级）

依据 IEC61000‑4‑30 标准，设备划分为 A 级、B 级两大等级，是选型第一标尺。

• A 级设备：测量精度严苛，谐波、暂降、闪变测量误差小，适用于新能源并网关口、精密工厂、数据中心、需要仲裁验收场景，数据具备合规效力；

• B 级设备：用于普通配电房日常趋势监测，不适合并网验收、故障仲裁场景。

选型提醒：涉及电网并网、精密生产保障，必须选用 A 级电能质量监测装置，拓普瑞 TP680 严格符合 IEC61000‑4‑7 / IEC61000‑4‑30 A 级标准，电压电流精度 0.1 级，功率 0.2 级，满足各类高标准监测需求。

2.2 采样与暂态捕捉能力

很多电能故障属于毫秒级瞬态事件，如果采样点数不足，就会漏掉电压暂降、暂升事件。选型重点关注：每周期采样点数、暂态事件记录能力，是否支持分布式录波。TP680 采用 ARM+FPGA 双核采集架构，支持 512 周波分布式波形记录，精准捕捉转瞬即逝的扰动现象，为故障分析提供完整波形素材。

2.3 存储与文件格式

装置需要长时间保存事件、波形数据，需要支持标准文件格式输出：

1. 事件记录条数，时间戳精度；

2. 是否支持 PQDIF、COMTRADE 国际通用格式，方便第三方软件解析；

3. 是否支持存储扩容。

TP680 事件记录分辨率可达 1ms，最多保存 1024 条事件记录；普通数据输出 PQDIF 格式，录波数据兼容 COMTRADE，方便故障追溯与第三方分析软件对接。

2.4 对时同步能力

多测点部署时，不同装置时间必须保持同步，否则多设备事件时间错位，无法联动分析故障传播路径。选型关注对时方式种类和同步精度。TP680 支持 SNTP、Modbus、GPS、IRIG‑B、IEEE1588 五种对时方式，IEEE1588 同步误差可达 80μs，守时精度 6ppm，适配变电站、分布式多测点场景。

2.5 通信接口与协议兼容性

装置采集的数据需要上传后台、云平台，通信方案要兼顾有线、无线，适配现场布线条件。

1. 有线：以太网、RS485、CAN；

2. 无线：4G/5G、WiFi、LoRa；

3. 协议：Modbus‑TCP/RTU、IEC61850 等电力规约。

拓普瑞 TP680 型号灵活可选：VE（以太网）、V3（WiFi）、V4（4G）、VL（LoRa）多种通讯版本，双以太网、双 RS485、CAN、USB 接口齐全，支持 IEC61850 带客户端认证，兼顾网络安全，老旧改造项目还可直接接入电流钳、罗氏线圈，不用改动原有互感器接线，降低改造施工难度。同时设备可直接对接能耗管理云平台，网页、手机 APP 远程查看数据、接收告警消息。

2.6 IO 接口、告警联动能力

优质装置具备开关量输入 DI、继电器输出 DO，模拟量 AI 接口。当电能参数越限时，装置本地记录事件，同时继电器输出信号，实现告警、联动脱扣，完成从监测到控制闭环。TP680 配置 8 路 DI、8 路 DO（含专用告警输出）、8 路 4‑20mA 模拟量输入，每回路支持 256 项越限监测项，阈值自定义，满足现场联动控制需求。

2.7 环境与电磁兼容性能

工业现场电磁干扰强、温湿度变化大，装置电磁兼容等级、温宽范围决定长期运行稳定性。选型查看 EMC 抗扰度等级、工作温度范围。TP680 工作温度‑25℃~+70℃，多项电磁兼容指标达到 4 级标准，可适应开关柜内高温、强电磁干扰恶劣工况。

三、不同行业场景怎么选？TP680 装置场景化选型参考

不同行业痛点不一样，选型侧重点存在差异，下面结合拓普瑞 TP680 应用场景拆解选型思路。

3.1 智能制造与精密工业（数控机床、机器人、精密仪器）

场景痛点：电压暂降、短时扰动造成设备停机，次品率上升。

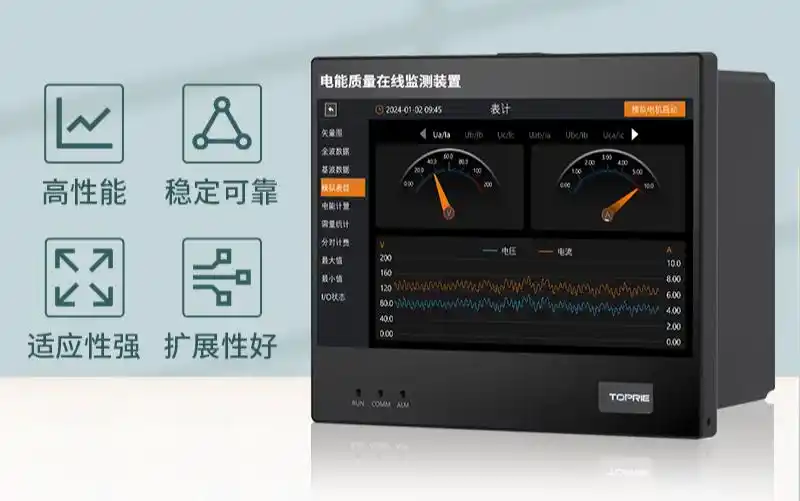

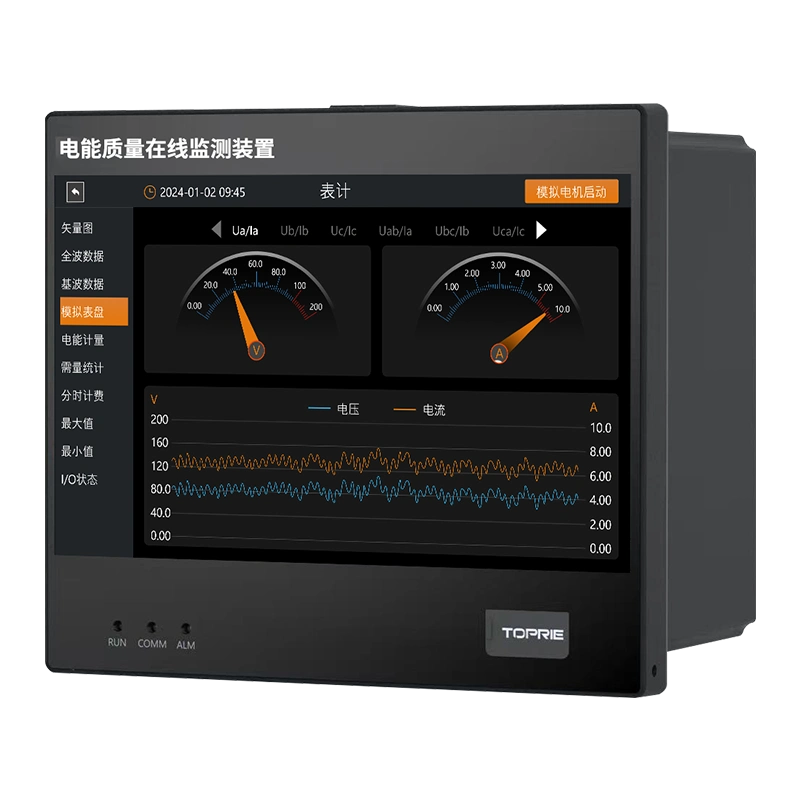

选型重点：A 级精度、高采样率、暂态事件完整捕捉，ITIC/SEMI F47 容忍度分析能力。 TP680 支持 ITIC/SEMI F47 曲线分析，快速评估扰动对精密设备影响，512 周波录波完整捕捉暂态波形，7 英寸触摸屏本地直接查看矢量图、谐波频谱，方便现场工程师调试诊断。

3.2 数据中心与关键基础设施

场景痛点：UPS、服务器大量非线性负荷产生谐波，威胁供电可靠性，业务不能中断。

选型重点：远程监控、多渠道告警推送、事件完整记录、网络安全防护。 TP680 可以接入能耗云平台，手机 APP、网页随时随地查看电能质量状态；告警可以通过短信、微信、钉钉推送；IEC61850 具备客户端认证，防止非法访问，保障关键基础设施数据安全。

3.3 公共建筑、商业楼宇

场景痛点：电梯、变频空调、LED 照明产生谐波，需要定位谐波源，做智慧能源管理。

选型重点：多协议对接，云平台接入，便捷运维。 TP680 六大智能菜单（表计、电能质量、PQ 可视化诊断、事件、设置），现场操作简单；完整记录谐波、不平衡度，可对接能源管理系统，做用电数据分析。

3.4 轨道交通与基础设施

场景痛点：牵引供电系统负荷波动大，三相不平衡、谐波突出，保障运营安全。

选型重点：宽温宽压、强电磁兼容、多对时方式，高可靠硬件。 TP680 ARM+FPGA 双核硬件架构，高等级 EMC，多种对时方式适配轨道交通站内系统。

3.5 新能源、微电网（光伏、风电并网点）

场景痛点：谐波、间谐波、电压波动容易超标，电网并网验收强制 A 级监测设备。

选型重点：A 级测量精度，IEC61850 协议，PQDIF 标准文件输出，支持 GPS 对时。 TP680 完全满足并网技术要求，谐波测量 2‑63 次，间谐波 A 级测量，输出标准 PQDIF 文件，支持 GPS 天线接口，是光伏风电并网点主流选型。

四、拓普瑞 TP680 电能质量在线监测装置核心优势总结

1. 硬件性能：ARM+FPGA 双核采集架构，A 级电能质量监测，稳态、暂态全维度监测；512 周波分布式录波，毫秒级事件记录，完整还原电网扰动过程。

2. 人机交互：7 英寸高清触摸屏，六大可视化菜单，矢量图、波形、频谱、事件记录本地直观查看，降低现场调试门槛。

3. 丰富通信方案：以太网、WiFi、4G、LoRa 多种版本可选，RS485、CAN、USB 接口齐全；支持主流电力规约，支持电流钳、罗氏线圈接入，适配老旧项目改造。

4. 同步与存储：5 种对时方案，最高 80μs 同步精度；PQDIF、COMTRADE 标准存储格式，事件最多 1024 条，方便故障溯源。

5. 安全可靠：双重安全防护（物理权限 + IEC61850 客户端认证）；丰富 DI/DO/AI 接口，支持越限告警联动输出；宽温工作、高等级电磁兼容，适配工业恶劣环境。

6. 云生态配套：无缝对接能耗管理云平台，电脑网页、移动端 APP 远程监控，多渠道告警推送，构建完整智慧能源监测体系。

五、选型避坑总结

1. 不要只看价格：新能源并网、精密制造场景，坚决选用 A 级装置，B 级设备无法用于并网验收和事故仲裁；

2. 不要忽略暂态录波能力：很多便宜设备只能测稳态谐波，无法捕捉电压暂降，遇到瞬态故障查不到原因；

3. 关注文件格式：必须支持 PQDIF/COMTRADE 标准格式，否则数据无法被行业软件解析；

4. 通信要匹配现场条件：改造项目布线困难优先选无线版本；变电站项目确认是否需要 IEC61850、IEEE1588 对时；

5. 结合业务场景取舍功能：根据行业痛点匹配采样、IO、告警、云平台能力，避免功能过剩或者关键能力缺失。

六、写在最后

电能质量在线监测不是简单 “装一台仪表”，而是构建一套完整的电网异常感知体系。选型的核心逻辑，就是先梳理自身行业痛点、合规要求，再对标设备精度、采样录波、通信、环境可靠性指标。拓普瑞 TP680 A 级电能质量在线监测装置兼顾高精度、灵活通信、云平台生态，覆盖精密工业、数据中心、商业建筑、轨道交通、新能源等主流场景，为供配电系统安全稳定运行提供可靠的数据底座。
