无线液位传感器在智慧城市自来水管网监测系统中的应用

摘要：

智慧城市供水管网在线监测是智慧水务建设的核心组成部分，液位数据是二次供水水箱、调蓄水池、管网附属构筑物运行研判的关键基础数据。 本文结合城市自来水管网运维痛点，以拓普瑞 TP2403 无线液位传感器为核心，阐述无线液位传感器在智慧城市自来水管网监测系统中的部署方式、技术优势、落地场景与实际应用价值，为水务企业管网数字化改造提供可落地参考方案。

关键词：无线液位传感器；TP2403；智慧水务；城市供水管网；管网在线监测；二次供水

一、智慧城市自来水管网监测建设现状与液位监测痛点

随着国内城市化进程持续推进，城市供水管网作为核心市政基础设施，承担着水厂处理后的饮用水输送至千家万户的重要任务。大量城市管网建设年代久远，管材老化、接口渗漏、爆管、二次供水隐患、管网漏损等问题频发，传统人工巡检、被动抢修模式已经无法适配智慧化城市管理要求。

当前城市供水管网在线监测系统主要聚焦压力、流量、水质指标采集，液位监测往往容易被忽视，但调蓄水池、二次供水水箱、管网低洼附属水池的液位变化，能够辅助判断管网供水稳定性、水箱溢水、缺水、渗漏故障，是 DMA 分区计量、爆管预警、管网水力模型校核不可缺少的数据源。

在实际项目落地中，液位监测普遍面临几类行业痛点：

1. 现场工况复杂，布线施工难度大：二次供水泵房、地下水箱、户外调蓄水池点位分散，很多点位无供电条件，传统有线液位传感器布线成本高、施工周期长，老旧管网改造难以大规模落地。

2. 设备运维压力高：地下潮湿、积水浸泡、昼夜温差大，普通传感器防护等级不足，容易损坏，电池寿命短，需要频繁下现场更换电池，增加水务运维人员工作量。

3. 数据传输不稳定，存在数据丢失：地下泵房、地下水箱信号屏蔽严重，网络中断后，部分传感器丢失历史监测数据，无法为管网故障回溯提供有效依据。

4. 数据孤岛，平台对接困难：部分监测终端协议封闭，难以对接 GIS 管网一张图、SCADA、水务业务平台，无法和压力、流量、水质数据联动分析，数据价值无法释放。

5. 测量精度不足：液位测量漂移误差大，无法真实反映水箱、水池实际水位，导致溢水报警、缺水预警失效，影响二次供水安全。

传统液位监测设备的短板，制约了城市供水管网在线监测系统的完整感知能力，而低功耗无线液位传感器，成为补齐管网液位监测短板的重要硬件选择。

二、拓普瑞 TP2403 无线液位传感器核心技术特性

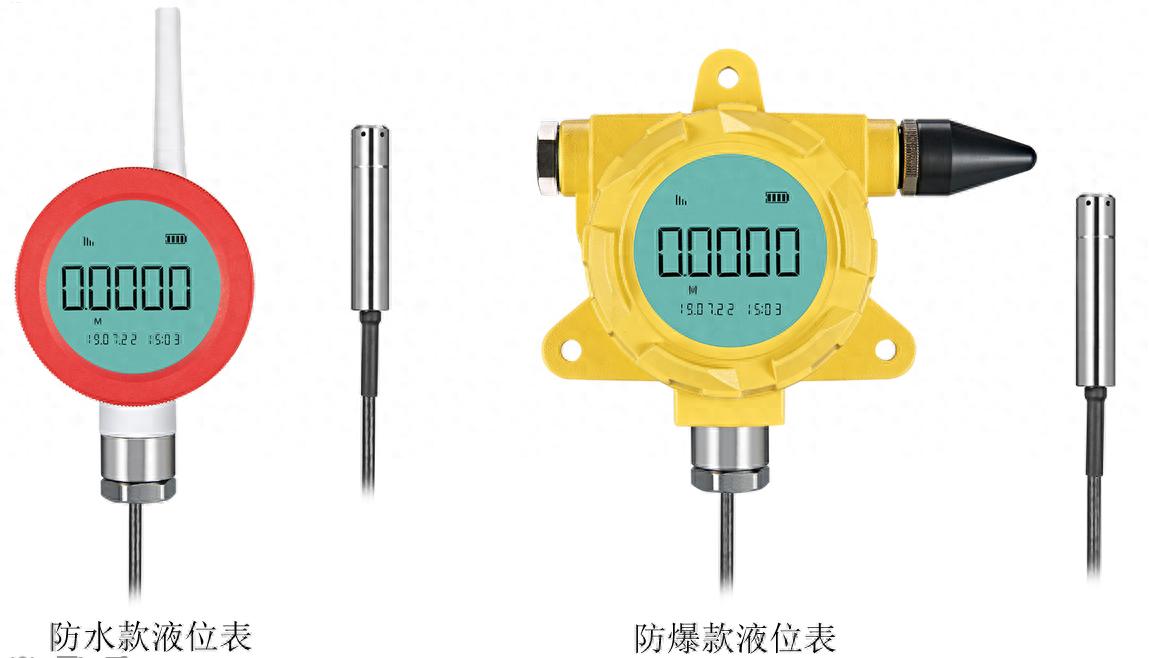

拓普瑞 TP2403 无线液位传感器是面向工业水务场景打造的投入式无线液位监测终端，专为水池、水箱、户外储水构筑物液位监测设计，适配智慧城市自来水管网各类复杂工况，可无缝接入城市供水管网在线监测大系统，补充液位维度感知能力。

2.1 硬件核心参数

1. 免布线部署，适配老旧管网改造

TP2403 依靠内置大容量锂电池供电，不需要铺设电源线与信号线，设备开箱调试完成后直接投入水箱水池即可完成安装，大幅降低二次供水点位、分散调蓄水池的施工成本，非常适合存量供水管网智能化升级项目。支持 USB 本地配置，也支持云端远程修改采样间隔、报警阈值，减少现场调试频次。

2. 恶劣环境高防护，长期稳定运行

表头 IP67 防护，液位探头 IP68 防护，可长期浸泡水中，抵御地下泵房潮湿、冷凝水、户外雨淋等复杂工况，温度漂移控制在 0.015% F.S/℃，在季节温差变化下依然维持稳定测量精度，减少设备故障返修率。

3. 断点续传保障管网数据完整性

地下泵房、地下室容易出现网络信号短暂中断，TP2403 本地缓存历史监测数据，网络恢复后自动补传历史记录，避免网络波动造成液位数据缺失，保障 GIS 一张图、水力模型分析的数据完整性，满足水务项目数据完整率指标要求。

4. 多渠道预警，联动管网应急体系

支持液位高、低阈值自定义，一旦水位越限，设备触发报警，通过微信、短信推送告警信息，可和城市供水管网监测平台联动，当二次供水水箱液位异常，结合管网压力、流量数据，辅助工作人员判断水箱进水故障、漏水、溢水风险，支撑管网应急处置流程。

5. 开放兼容，对接智慧水务平台

TP2403 支持对接 TLINK 云、移动 OneNET、电信、华为物联网平台，同时支持对接水务自建 GIS 管网平台、SCADA 系统，液位数据可以和压力、流量、水质监测数据融合，在管网一张图上统一展示，补齐管网全要素感知的数据缺口，保护水务企业已有信息化投资。

三、TP2403 无线液位传感器在自来水管网监测系统中的典型应用场景

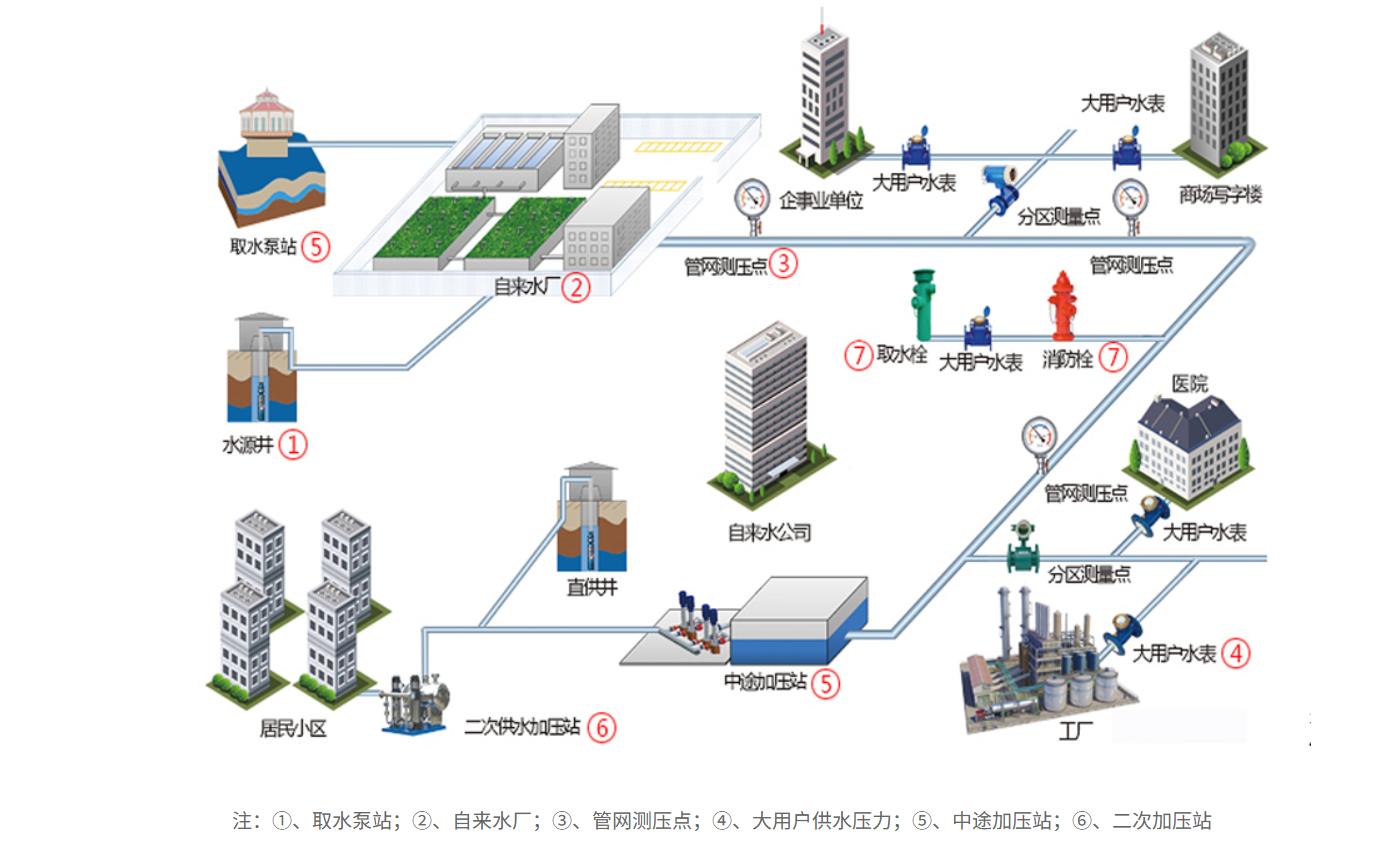

城市供水管网在线监测系统核心感知包含压力、流量、水质、液位多维度数据，TP2403 无线液位传感器主要部署在水厂出水调蓄池、DMA 分区配套水池、二次供水泵房水箱、管网末梢储水设施，与压力变送器、电磁流量计、水质分析仪协同工作，构建完整管网感知网络。

3.1 二次供水泵房水箱液位监测

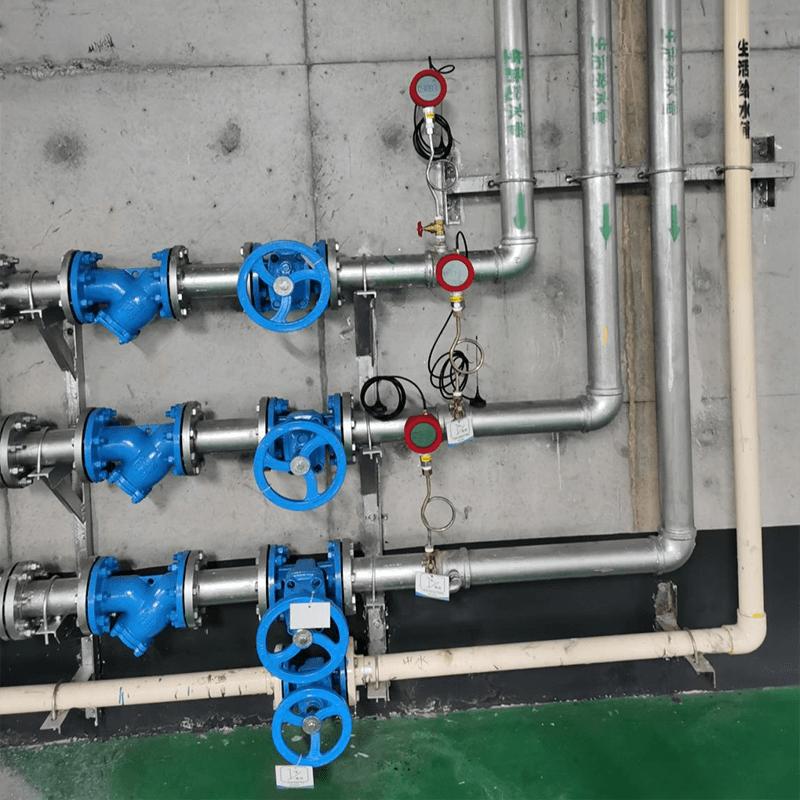

二次供水是城市供水末端关键环节，高层小区二次供水水箱缺水会造成用户水压不足，液位过高会发生溢水，水箱渗漏会造成水资源浪费。 在二次供水水箱内部部署 TP2403 无线液位传感器，24 小时实时采集水箱液位，数据上传智慧供水平台。当液位低于下限，平台提示进水异常；液位超过上限触发溢水预警。液位数据和泵房压力数据联合分析，可以判断水泵运行工况，助力二次供水泵房实现无人值守运维，降低人工巡检频次，已有项目案例实现运维成本降低 40% 左右。

3.2 水厂及管网调蓄水池监测

自来水厂清水池、管网中途加压站调蓄水池，承担城市供水调峰作用。TP2403 部署于调蓄水池，实时采集水位数据，结合出水流量、管网主干管压力数据，辅助调度人员动态调整水厂出水、加压泵启停策略，优化管网水力工况，平衡管网压力，降低爆管发生概率，为水力模型在线校核提供真实液位实测数据支撑。

3.3 DMA 独立计量分区配套水池液位监测

DMA 分区计量是降低管网漏损的重要手段，部分 DMA 分区内配套小型调蓄水池，水池液位变化会影响夜间最小流量的计算结果，干扰漏损判定。 TP2403 采集分区内水池液位变化，平台将液位数据与夜间最小流量算法结合，扣除储水液位变化带来的流量偏差，提升漏损分析准确度，帮助区分真实管网漏损与储水容器水位变化带来的计量误差，提升漏点定位准确度（50 米级定位），帮助水务企业降低管网漏损率。

3.4 管网末梢储水构筑物监测

部分老城区管网末梢设置小型储水设施，管网末端水压不足时依靠储水设施保障居民用水。TP2403 对末梢储水设施液位进行监测，结合末梢压力、余氯水质数据，判断管网末梢供水保障能力，识别管网死水区，辅助研判余氯衰减风险，为管网改造、阀门调度提供依据，保障末梢水质安全。

四、TP2403 在供水管网监测系统整体工作流程

完整的智慧城市自来水管网在线监测系统由感知终端、通信网络、智慧水务平台三层组成，TP2403 作为感知层硬件，完整工作流程如下：

1. 数据采集：TP2403 投入水池 / 水箱内部，按照预设采样周期采集液位、介质温度、设备电池状态；

2. 无线传输：根据现场信号条件选择 NB‑IoT/4G/LoRa 通信，将数据上传至物联网云平台或者水务私有服务器；

3. 数据融合：平台将液位数据与压力、流量、水质终端数据汇总，接入 GIS 管网一张图，在地图上展示各个点位实时液位、历史曲线；

4. 智能分析预警：系统比对液位阈值，触发缺水、溢水报警；结合压力流量数据做综合研判，输出故障告警，通过 APP、短信推送给运维人员；

5. 运维处置：运维人员接收告警，结合 GIS 地图定位故障点位，开展现场检修；平台留存全部历史液位数据，支持导出报表，用于管网评估、改扩建仿真分析。

五、项目落地应用价值

将 TP2403 无线液位传感器融入城市供水管网在线监测体系，补齐液位监测盲区，给水务企业带来多重实际价值：

1. 完善管网全要素感知能力：补齐压力、流量、水质之外的液位监测维度，解决过去液位靠人工抄表、数据滞后的问题，真正实现管网运行状态全面感知。

2. 降低项目建设与运维成本：电池供电免布线，大幅减少改造施工工程量；5 年超长电池寿命，减少现场维护频次，降低二次供水、分散水池的运维人力投入。

3. 提升漏损分析准确度：液位数据修正 DMA 分区流量计算偏差，减少储水水位波动对漏损评估的干扰，帮助水务企业更精准识别真实漏损。

4. 强化供水末端安全保障：实时监控二次供水水箱液位，及时发现溢水、缺水、水箱渗漏，配合水质监测，保障居民末端用水安全。

5. 赋能管网调度决策：液位实测数据用于水力模型动态校核，为管网调度、管网改扩建方案仿真提供真实现场数据支撑，推动水务管理由经验驱动转向数据驱动。

六、常见问题FAQ

Q1 TP2403 无线液位传感器可以直接对接水务企业现有的 SCADA 系统吗？

A: 可以。TP2403 支持标准物联网协议，可通过 API 接口、中间数据库方式对接现有 SCADA、GIS 供水一张图平台，不需要替换原有系统，保护企业原有信息化投资。

Q2 地下二次供水泵房信号差，TP2403 会不会频繁断连丢数据？

A: 可以根据现场信号选择 NB‑IoT、4G、LoRa 不同通信模式；同时设备自带本地缓存 + 断点续传，网络短暂断开不会丢失历史监测数据，网络恢复自动补传记录。

Q3 TP2403 可以用于饮用水水箱吗，探头材质是否安全？

A: 探头采用不锈钢材质，适配生活饮用水水箱场景，主要用于水位测量，不直接改变水体水质，适合自来水二次供水水箱液位监测。

Q4 TP2403 传感器电池 5 年续航，是在什么条件下实现？

A: 在常规水务采样上报间隔（数分钟上报一次）工况下，可实现 5 年续航；上报频率越高，电池消耗越快，项目实施阶段可以根据业务需求远程配置上报周期，平衡数据实时性与电池寿命。

七、写在最后

智慧城市自来水管网在线监测，不能只关注压力流量，液位作为水池、水箱运行状态的核心指标，是管网全要素感知体系中不可缺少的一环。拓普瑞 TP2403 无线液位传感器凭借高精度、工业级防护、免布线安装、断点续传、多平台兼容等特性，能够高效补齐城市供水管网液位监测短板，适配水厂调蓄池、DMA 分区水池、二次供水水箱等多类场景，和压力、流量、水质监测终端协同，完善 GIS 管网一张图的数据底座，助力水务企业降低管网漏损、保障供水安全，实现供水管网精细化、智能化管理。
