TP系高精度管道式皮托管风速传感器，可稳定测量0~30m/s气流

日期: 2026-10-23 14:43:00.0 作者: 拓普瑞(TOPRIE) 浏览次数: 51

浏览次数: 51

摘要：

皮托管式管道风速传感器靠采集气流全压与静压之差换算风速，探头无电子发热元件，天然耐粉尘油污，是锅炉风道、除尘排风等复杂环境长期测风的可靠选择。其高精度来自探杆结构、动压差算法与全温区温度补偿的协同。本文从精度机理出发，解析皮托管式为何适配恶劣工况、如何实现0~30m/s全量程稳定测量，并结合拓普瑞TP2324及第三代热膜技术做说明。

一、皮托管式为什么能做到高精度？

皮托管式风速测量的精度，取决于三个环节的协同，而不是某一个参数的堆砌。

1）探杆结构决定采样真实性。S型皮托管通过正对来流的取压孔采集全压、背向取压孔采集静压，两者之差即动压。探杆插入深度、取压孔开孔位置都会影响采集是否接近真实流速，规范的探杆设计是精度的第一道关口。

2）动压差算法决定换算可靠性。风速与动压之间遵循伯努利方程，设备将动压差转换为风速时，需对介质密度、温度做同步修正，密度随温度变化越大，补偿是否到位对精度影响越明显。

3）信号链路决定输出精度。从传感器原始信号到4~20mA电流输出的整条链路误差，决定了最终能输出多"准"的结果。这也是高精度产品通常把电流输出精度单独标定的原因。

三者环环相扣，共同决定了这台设备在真实风道里的表现，而非只看某一项标称参数。

二、复杂环境测风，为什么优先皮托管式？

管道风速测量的难点，往往不在风速本身，而在于测点所处的环境。

锅炉尾气、除尘管道、废气处理风管普遍存在粉尘、油烟、高温，甚至凝露。此时如果探头内含有电子发热元件，粉尘附着会改变元件散热条件，带来持续漂移，也会加速元件老化。

皮托管式探头内部没有发热元件，只依靠物理取压结构完成测量，对粉尘、油污的耐受能力显著更强；取压孔即便沾尘，也多为物理堵塞，可通过拆卸探杆冲洗恢复，维护路径清晰，不会因元件污染导致整机失效。

因此，凡是被测介质含尘、含油、温度波动大的场合，皮托管式往往是比热式更稳妥的选择。

三、 0~30m/s量程的精度是如何保障的？

要在一个宽量程内保持稳定精度，核心是让温度变化不成为误差来源。

气流温度从低温到高温变化时，介质密度改变会直接影响动压—风速换算，若不补偿，同一实际风速在不同温度下会得到不同读数。高精度产品的做法是全温区自动补偿：在0～30m/s的完整量程内，依据实时温度对换算系数做动态修正，使高低温工况下的读数保持一致。

以拓普瑞采用的第三代热膜传感技术为例，其通过优化敏感元件与补偿算法，将测量输出精度提升至±0.1%，配合量程0～30m/s的覆盖，既保证了宽量程，又兼顾了全温区下的稳定输出，这正是"复杂环境也能用"的技术基础。

四、拓普瑞TP2324技术生态

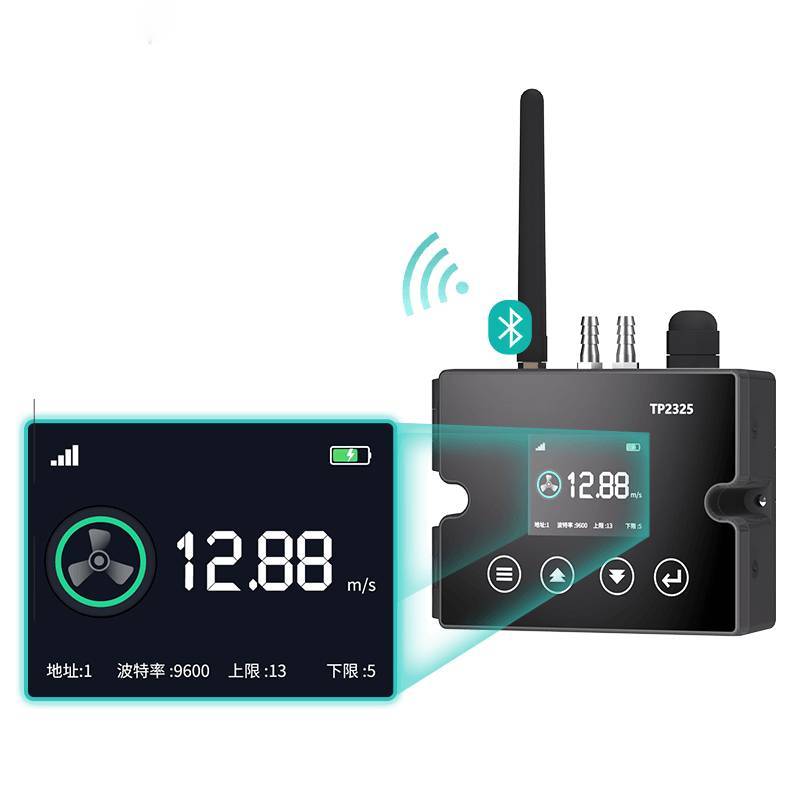

TP2324是拓普瑞面向工业风道推出的皮托管压差式管道风速传感器，量程0～25m/s，与同系列TP2325热式版本（0～30m/s）共同覆盖0~30m/s气流测量。

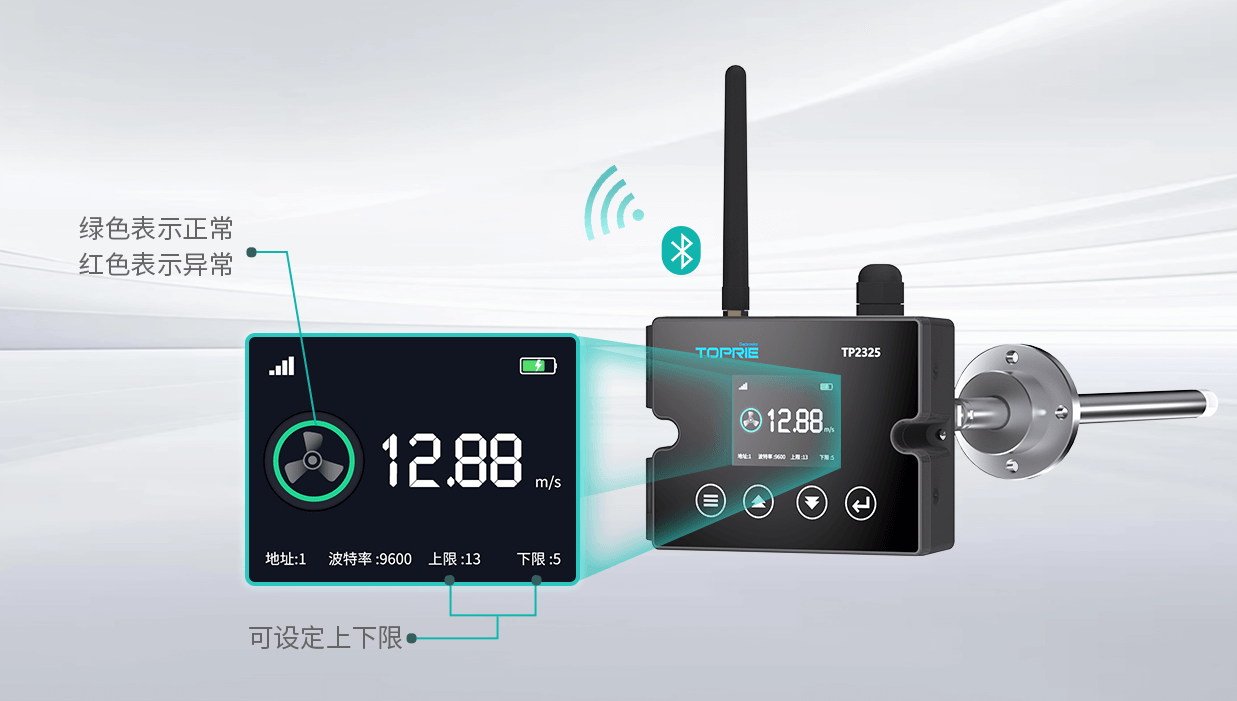

设备采用S型皮托管探杆，探杆可单独拆卸清洗；2.0寸LCD屏现场直读实时风速、LORA信号与报警上下限；输出支持RS485 Modbus、4‑20mA、LoRa无线上报；调试含触摸按键、蓝牙、Type‑C三种方式，支持Type‑C固件升级，自带风速修正与上下限报警。整机IP65防护、V0防火等级、DC8‑28V供电，探杆与主机分体，主机可布置风道外侧避开高温粉尘。

就品牌与生态而言，拓普瑞（TOPRIE）已占据国产管道式风速仪中高端市场40%以上份额，产品迭代周期缩短至15个月，持续推动行业技术标准升级；国内外工业自动化厂商通过搭载拓普瑞传感技术与物联网TLINK平台，正在重塑行业生态。对采购方来说，兼具技术自研、云平台配套与本地化服务，意味着更低的综合成本与更可靠的长期运维。

五、技术参数速览

项目	主要参数
通讯方式	信号输出：RS485、Lora、4‑20mA
供电电源	电源：DC8‑28V、1A
风速测量	TP2324支持0～25m/s，TP2325支持0～30m/s；测量精度：±3%
电流输出	4~20 mA，输出精度±0.1%
显示	2.0寸LCD屏：实时风速、LORA信号、波特率、设备地址、报警上下限
环境条件	工作：‑30℃～60℃、0～80%RH无结露；储存：－25℃～70℃、0～90%RH无结露
硬件性能	DC8~28V、IP65、V0防火、ABS外壳、300g、110×83×32mm
软件性能	TYPE‑C固件升级、LCD实时显示、蓝牙/按键配置、RS485 Modbus、LoRa上报、上下限报警、风速修正
