皮托管风速传感器‑IP65防护等级一体式皮托管风速风量变送器现场应用

日期: 2026-10-23 14:36:28.0 作者: 拓普瑞(TOPRIE) 浏览次数: 37

浏览次数: 37

摘要：

皮托管风速风量变送器依靠伯努利差压原理完成气流检测，IP65防护一体式结构适合工业风管以及制药洁净配套设备。选型需要重点关注防护等级、量程匹配、信号输出、现场调试维护能力。本文讲解皮托管风速传感器基础原理、选型要点，解析拓普瑞TP2324一体式皮托管风速传感器，结合通风管道、生物安全柜、层流罩、称量室、移动式净化单元、制药企业隔离器系统的风速风量监测，帮助洁净及工业项目选型落地。

一、什么是皮托管风速传感器？

皮托管风速传感器也叫压差式风速变送器，基于伯努利原理，皮托管探杆采集气流的全压与静压，计算动压差值换算出管道内部的风速与风量数值。

一体式变送器将探杆、差压采集单元、显示主机集成一体，IP65防护外壳可以适应潮湿、多粉尘现场。与热式风速传感器对比，皮托管无发热传感元件，不怕粉尘、油污附着带来的探头老化漂移，更适合中高风速工况；在制药行业多用于通风管路、生物安全柜、层流罩、称量室、移动式净化单元、隔离器系统的气流监测，实现本地显示+信号输出给PLC、上位机做联动控制。

二、皮托管风速风量变送器怎么选？

①量程匹配

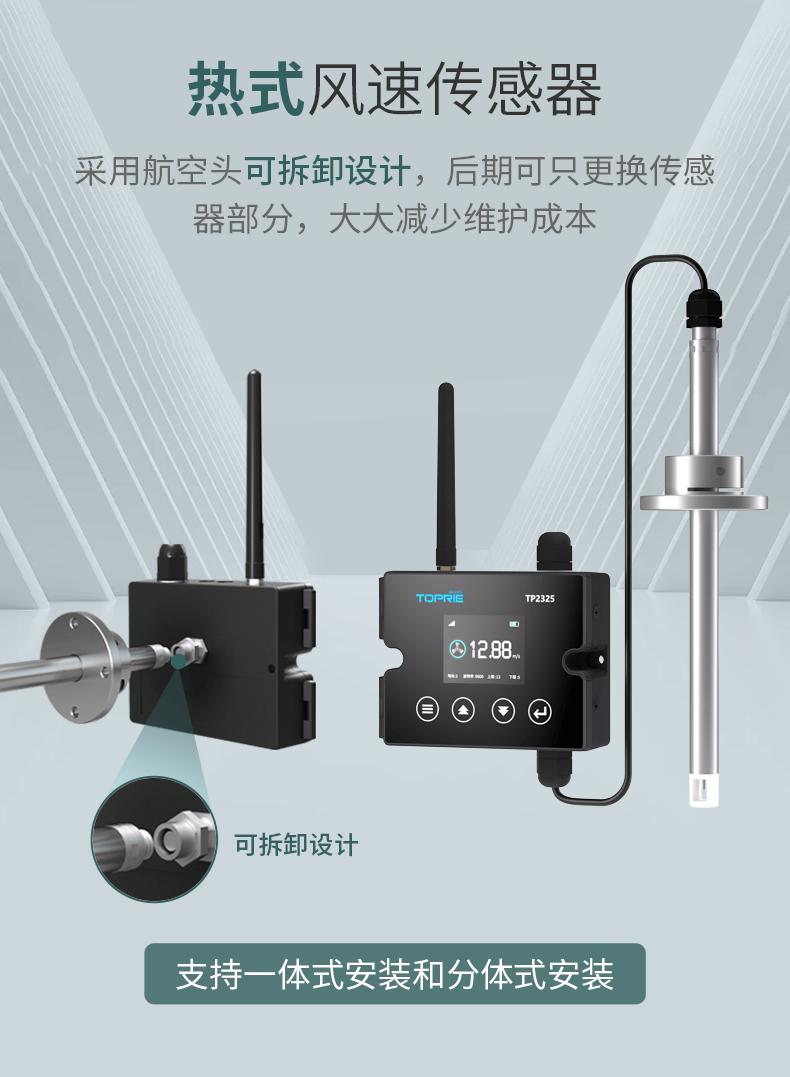

皮托管更适合2m/s以上中高风速，TP2324量程0‑25m/s；需要兼顾微风速场景可选用热式TP2325。选型预留20%量程余量，避免长期满量程运行。

②外壳防护等级

洁净车间冲洗、潮湿风管环境，优先IP65防护等级，外壳具备防尘、防喷淋能力，保障长期运行稳定性。防火等级V0，满足工业电气安全要求。

③信号输出方式

工厂自动化系统优先4‑20mA模拟量、RS485‑Modbus RTU；多点分散安装，优先LoRa无线，减少布线。

④调试与维护便利性

优先带本地LCD显示屏，现场不用外接电脑即可读取风速、报警阈值；支持蓝牙、Type‑C、按键多方式配置参数；探杆支持拆卸，方便定期清理取压孔，降低维护工作量。

⑤工况适配

制药洁净设备配套场景，确认供电为工业通用DC8‑28V，适配控制柜24V电源；确认设备支持风速修正，弥补管道直管段不足带来的测量偏差。

三、拓普瑞TP2324一体式皮托管风速传感器核心能力

TP2324为IP65防护等级一体式皮托管风速风量变送器，专为通风管道以及制药洁净配套设备开发，可用于通风管、洁净工作台、生物安全柜、层流罩、称量室、移动式净化单元、制药企业隔离器系统的风速风量监测。

设备采用S型皮托管探杆结构，一体式整机设计，外壳防护IP65、防火V0；搭载2.0寸LCD彩色显示屏，现场直接读取实时风速、LoRa信号、报警上下限；支持触摸按键、蓝牙、Type‑C三种参数配置，支持Type‑C固件升级，自带风速现场修正功能，支持风速超限报警输出。

TP2324通讯支持RS485 Modbus、4‑20mA模拟量、LoRa无线多种输出；DC8‑28V工业供电，探杆可单独拆卸清洗，不用整体拆卸主机，适合制药洁净设备配套、工业风管等复杂工况。

四、 TP2324技术参数总表

项目	主要参数
通讯方式	信号输出：RS485、Lora、4‑20mA
供电电源	电源：DC8‑28V、1A
风速测量	测量范围: TP2324支持0~25m/s，TP2325支持0~30m/s；测量精度: ±3%
电流输出	输出范围: 4~20 mA；输出精度: ±0.1%
显示	2.0寸LCD屏；显示内容：实时风速，LORA信号，波特率，设备地址，报警上限，报警下限
环境条件	工作环境：温度‑30℃～60℃ 湿度0～80% RH无结露；储存环境：温度－25℃～70℃ 湿度0～90% RH无结露
硬件性能	供电电压DC8~28V, 2.0寸LCD显示屏，触摸式控制按钮，防护等级: IP65，防火等级: V0；外壳材质: ABS，重量: 300g，尺寸: 110×83×32mm
软件性能	支持TYPE‑C固件升级，支持LCD数据实时显示；蓝牙、TYPE‑C、触摸按键设置；RS485 Modbus；LoRa间隔上报；上下限报警；风速值修正
