光伏/风电/储能/新能源场站 · 并网计量与电能质量监测方案

日期: 2026-10-10 11:53:31.0 作者: 拓普瑞(TOPRIE) 浏览次数: 6

浏览次数: 6

一、行业背景与痛点

政策强制：分布式光伏/储能并网点须配置双向计量装置，满足上网/下网电量分别结算

电能质量合规：逆变器大量投切易引入谐波（THD）、电压波动与三相不平衡，须符合 GB/T 14549、GB/T 19964 等并网标准

典型痛点：逆功率倒送风险、谐波超标导致限发/罚款、发电/用电双向结算不清、缺乏暂态事件录波

二、解决方案概述

通过在新能源场站并网点、PCS交直流侧、重要分支回路部署多功能电力仪表（MFM）及电能质量分析仪（PQA），配合通信网关与能源管理平台，实现：

✅ 双向四象限电能计量（正向用电 / 反向馈电独立统计）

✅ 全电量监测（U/I/P/Q/PF/频率/需量）

✅ A类电能质量监测（2~63次谐波、间谐波、电压闪变、三相不平衡、暂升/暂降/中断录波）

✅ 防逆流监测联动（功率方向判别，可联动逆变器降功率或跳闸）

✅ 数据远传（RS-485 Modbus-RTU / DL/T645 → 网关 → EMS/调度系统）

三、典型监测点位配置

（一）公共并网点（关口）

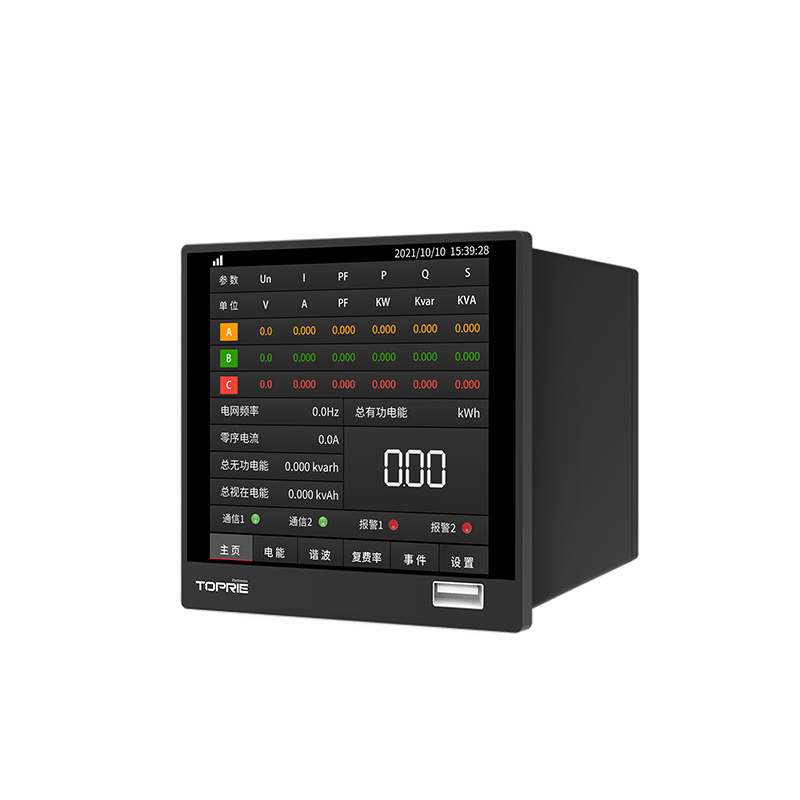

选用设备：TP630C-F费率-X需量）+ TP680

设备类型说明：0.2S级多功能电力仪表 + A类电能质量分析仪(PQA)

匹配核心功能：双向有功/无功计量、复费率结算、最大需量、谐波(2~63次)、电压暂升/暂降/中断、闪变、不平衡度，满足防逆流及电能质量合规取证

（二）光伏组串 / 逆变器交流侧

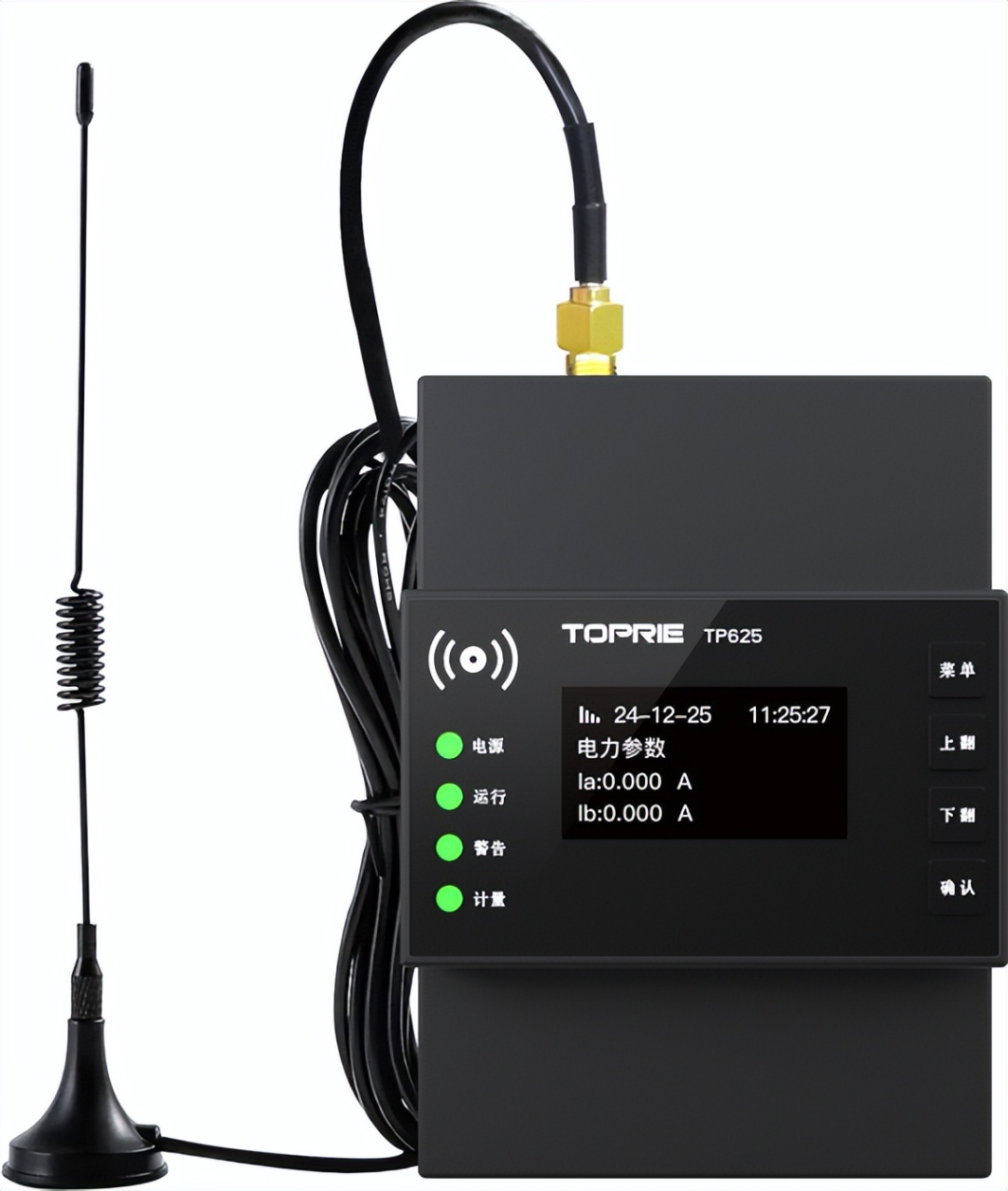

选用设备：TP625 或 TP625-X（带需量）

设备类型说明：多功能电力仪表（导轨式）

匹配核心功能：三相电压/电流/功率/电能监测，可分相及总有功电能统计，用于各支路发电量对比与PR值初步分析

（三）储能 PCS 交流侧

选用设备：TP625-X（双向计量版/需量版）或 TP630（-F版）

设备类型说明：双向多功能电能表(MFM)

匹配核心功能：正向/反向有功电度、四象限无功电度独立累计，当前需量及最大需量记录，支持充放电电量分开统计与循环效率核算

（四）储能直流侧（选配）

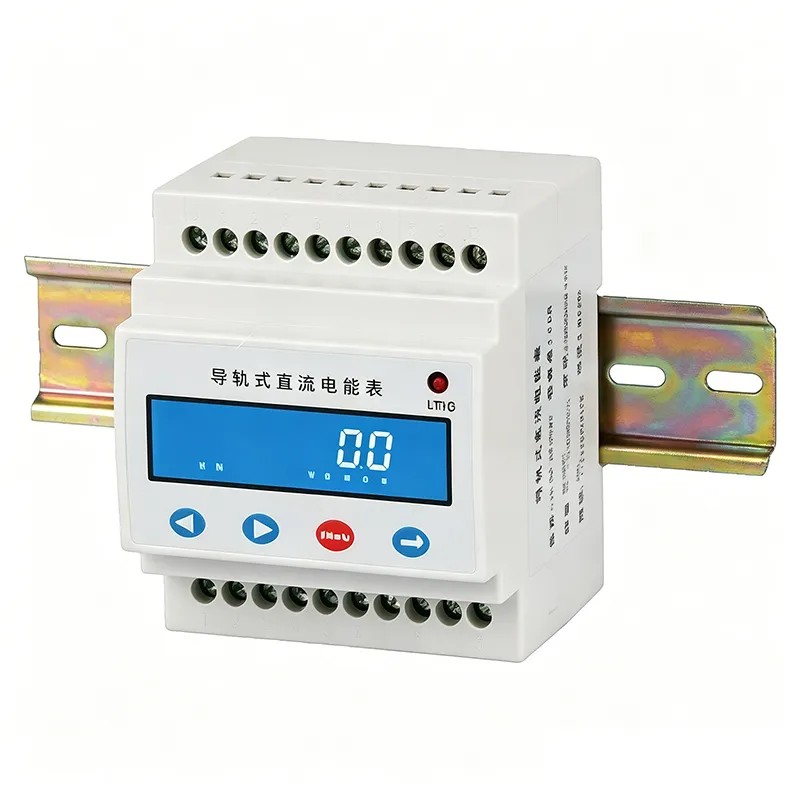

选用设备：TP651 直流多功能电力仪表

设备类型说明：直流电能表（导轨式）

匹配核心功能：支持 DC 0–1000V 电压输入、75mV 分流器或霍尔传感器电流输入，直流电压/电流/功率/正反向直流电能计量，适配 1500V 光伏/储能直流系统

（五）箱变 / 高压侧（电网考核点）

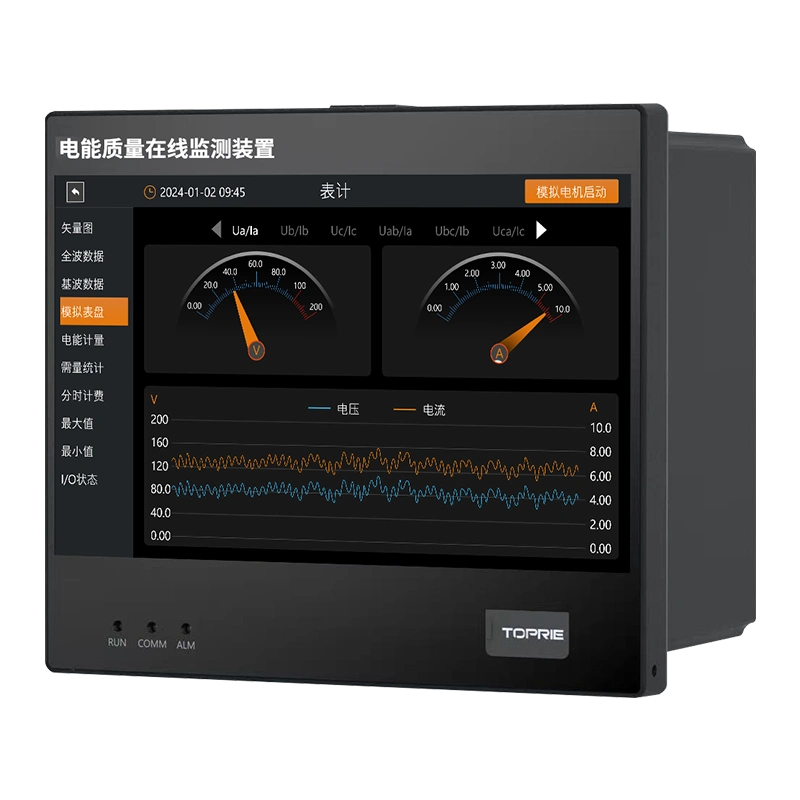

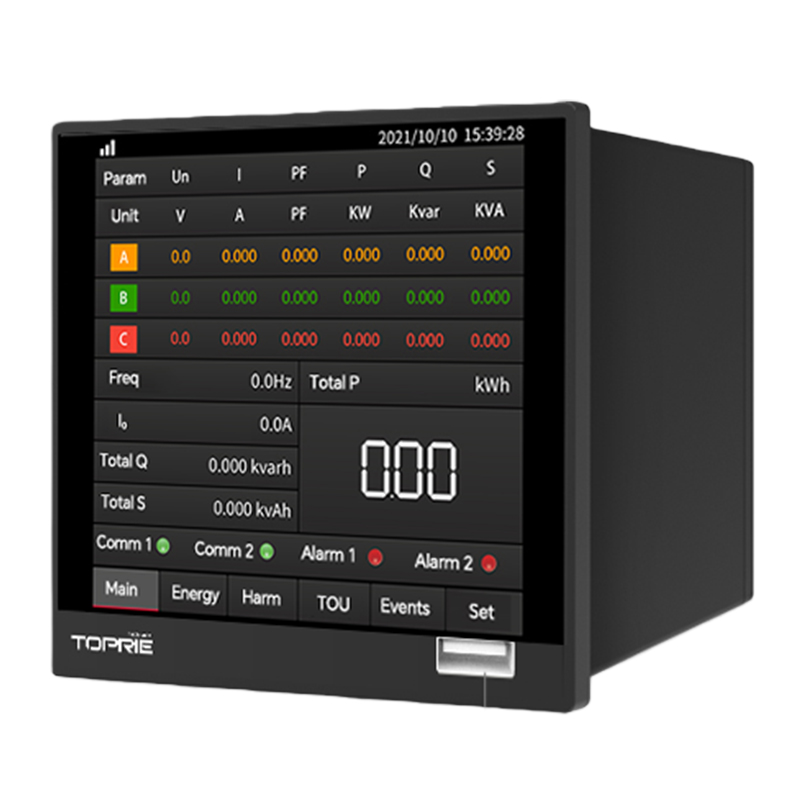

选用设备：TP680 电能质量分析仪（A类）

设备类型说明：A类 PQA（GB/T 19862—2025 A级）

匹配核心功能：全波/基波数据、2~63次谐波/间谐波、THD、电压/频率偏差、负序/零序不平衡度、短时/长时闪变(Pst/Plt)、电压暂升/暂降/中断捕捉、日报告及事件记录，满足电网考核点电能质量合规取证

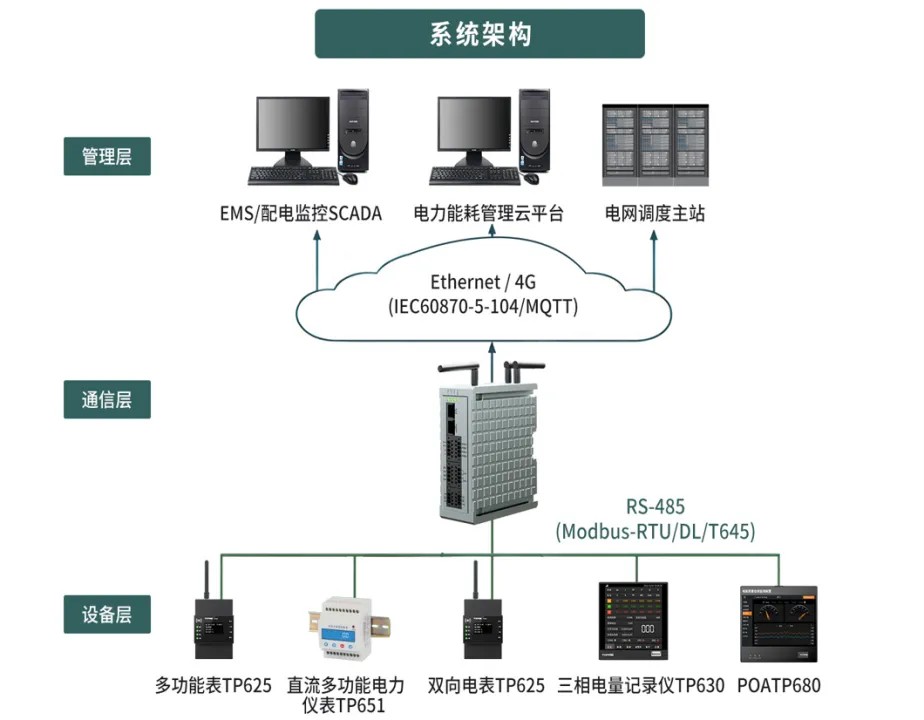

四、系统架构

五、客户价值

并网验收无忧：满足电网公司双向计量和谐波监测强制要求，缩短验收周期

收益可核：分明区分"市电买入 / 新能源上网 / 储能充放"，支撑峰谷套利与绿电结算

风险预警：提前发现谐波越限、逆功率、电压暂降，避免限发考核

碳排支撑：为绿电溯源与碳资产核算提供可信计量数据

标签: 电能质量在线监测装置 A级电能质量在线监测装置
