TP680电能质量在线监测装置在数据中心发电机UPS供电系统电能质量监控方案中的应用

摘要：

数据中心作为算力基础设施，对供电连续性、供电品质提出极高标准，发电机、UPS 是保障业务不间断运行的核心应急供电设备。但市电‑发电机‑UPS 多源切换过程中，极易出现异相并联、谐波畸变、电压暂降暂升、三相不平衡、PLC 逻辑时序异常等隐性故障，传统运维手段难以捕捉瞬态异常波形，故障溯源困难。本文结合数据中心调试典型故障案例，围绕拓普瑞 TP680 A 级电能质量在线监测装置，阐述其在数据中心发电机 UPS 混合供电系统的部署方案、核心技术能力、调试及常态化运维价值，为 IDC 机房构建全链路电能质量监控体系提供落地参考。

关键词：数据中心；UPS；柴油发电机；电能质量；TP680；在线监测；故障录波

一、引言

数字经济高速发展，数据中心算力规模持续扩张，高等级 IDC 普遍配置双路市电、多台柴油发电机组、多套 UPS 不间断电源系统，实现多重供电冗余，保障服务器、存储、精密空调等核心负载持续供电。多数项目把资金投入在 UPS、发电机硬件采购，却忽略供电链路的电能质量监控能力建设。

发电机‑UPS‑市电切换属于复杂机电耦合过程，即使硬件设备本身完好，PLC 控制逻辑错误、断路器误动作、相位不同步、CT 饱和、谐波放大等问题，依然会引发断路器烧毁、系统跳闸、业务中断等严重事故。很多异常属于毫秒级瞬态事件，故障发生后无有效记录，运维人员排查难度大。

在项目建设调试阶段就部署专业电能质量在线监测装置，对市电馈线、发电机母线、UPS 输入输出、PDU 关键节点开展不间断采集录波，既可以完成调试阶段系统验证，也可支撑后期长期在线运维，提前识别供电隐患，是高可靠数据中心必不可少的技术手段。

二、数据中心发电机‑UPS 供电系统主要电能质量风险点

数据中心供电架构包含市电输入、柴油发电机、UPS 整流逆变单元、后端 PDU 机柜负载，多电源切换、非线性负载叠加，衍生多重电能质量风险。

2.1 多电源切换异相并联与大环流风险

市电与柴油发电机相位、频率不一致，若 PLC 程序逻辑缺陷，造成两路电源断路器同时合闸，就会发生异相并联，产生数倍于母线额定容量的冲击大电流，直接造成电流互感器饱和、断路器烧毁、保护频繁跳闸。这类故障多出现在新机房调试、联动切换试验阶段，故障持续时间极短，普通仪表无法完整捕获波形数据，事后定位根因难度极高。

2.2 谐波与三相不平衡问题

UPS 整流单元属于典型非线性负载，多台 UPS 集群运行会产生大量 2‑63 次谐波，谐波反向污染配电系统，造成变压器、发电机发热，降低设备寿命。机柜 IT 负载分配不均带来三相电流不平衡，会加重 UPS 逆变单元负担，引发输出电压偏移，威胁服务器电源模块安全。

2.3 电压暂降、暂升、短时中断扰动

市电故障、发电机启动切换、ATS 动作，都会产生电压暂降、暂升扰动。扰动幅值与持续时间如果超出 IT 设备耐受范围，会出现服务器莫名重启、UPS 频繁切换电池模式，很多故障无明确告警，属于机房 “隐形故障”。

2.4 调试阶段缺少完整数据记录

传统调试只依靠人工读取仪表稳态数值，没有完整波形、事件时序记录。当电源切换测试反复失败，缺少事件发生全过程原始数据，无法区分故障来自硬件损坏、接线错误还是 PLC 控制逻辑缺陷，拉长项目调试周期，带来工期损失。

典型故障参考案例：某大型媒体数据中心在市电‑发电机切换调试时，多次切换试验失败，最终出现公用设施断路器损坏冒烟。依靠电能质量监测设备记录的母线波形，发现故障时刻 1 号发电机与 2 号市电母线非同期并联，大电流造成 CT 饱和，最终定位根因为 PLC 程序时序逻辑错误；修正程序、修复设备之后，系统切换测试顺利完成。整个故障的快速定位高度依赖监测装置完整录波数据支撑。

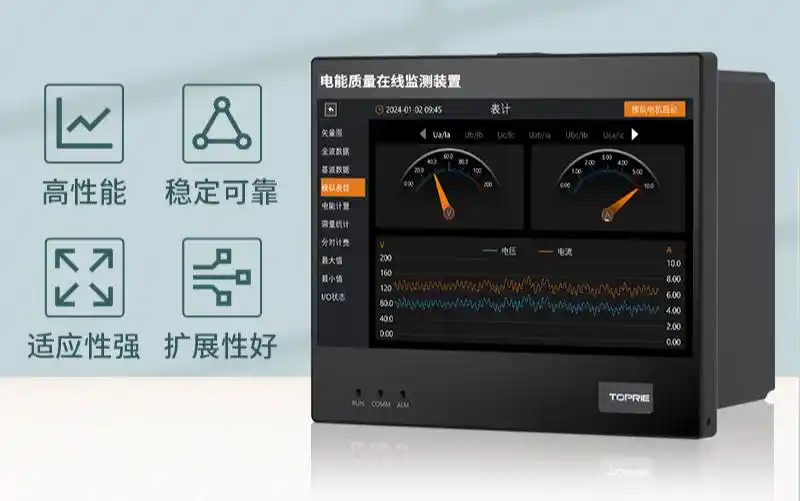

三、拓普瑞 TP680 电能质量在线监测装置核心技术优势

拓普瑞 TP680 是 A 级专业电能质量在线监测装置，严格遵循国家电能质量七项标准以及 IEC61000‑4‑30 A 级设备规范，采用 ARM+FPGA 双核采集架构，每周波 512 点高密度采样，兼顾稳态指标测量和瞬态事件完整录波，适配数据中心复杂供电场景的监测需求。

3.1 高精度全维度参数采集

• 稳态参数：电压、电流、有功 / 无功功率、功率因数、频率，电压电流精度达到 ±0.1%，功率精度 ±0.2%；完整测量 2‑63 次谐波、间谐波、电压闪变、三相不平衡度；
• 暂态捕捉：电压暂降、暂升、短时中断，电压测量精度 ±0.2% Un，时间分辨率可达 1 周波；支持 ITIC/SEMI F47 设备耐受度分析，评估 IT 设备抗扰动能力；
• 故障录波：毫秒级事件记录，保存 PQDIF、COMTRADE 标准格式文件，可在第三方分析软件复现故障全过程，为调试排障提供原始证据链。

3.2 多时钟同步，多测点时序对齐

支持 SNTP、Modbus、GPS、IRIG‑B、IEEE1588 五种对时方式，IEEE1588 时钟同步误差可达 80μs。数据中心多台 TP680 分别部署在不同母线节点，能够实现多测点时间戳高度对齐，故障发生时，可同时回看市电馈线、发电机、UPS 输入输出各个位置同步波形，快速判断故障传播路径，非常适合排查异相并联、环流类多电源交互故障。

3.3 丰富通信与告警联动能力

硬件具备以太网、WIFI、4G/5G、RS485、CAN 多种接口，支持 IEC61850、Modbus‑TCP、Modbus‑RTU 协议；8 路 DI 开关量输入、8 路 DO 继电器输出，可实现越限告警干接点输出；设备可接入能耗管理云平台，网页端、移动端 APP 远程查看实时数据、历史事件，支持短信、微信、钉钉多渠道告警推送，运维人员第一时间获取异常信息。

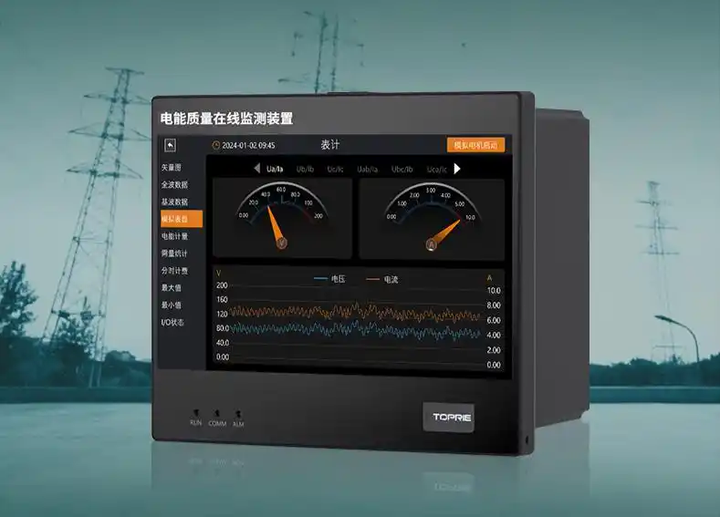

3.4 现场友好人机交互

7 英寸高清触控显示屏，内置表计、电能质量、PQ 波形诊断、事件记录、设置五大操作菜单；矢量图直观展示电压电流幅值相位关系，谐波频谱、故障波形本地可视化查看；支持罗氏线圈、电流钳接入，老机房改造不用大规模改造二次回路，适配新建机房与改造项目两种场景。

3.5 宽工况硬件可靠性

工作温度‑25℃~+70℃，完整通过静电、浪涌、电快速瞬变脉冲群等 4 级电磁兼容测试，适应数据中心配电室强电磁干扰环境；具备双重安全防护，面板权限管控、IEC61850 客户端认证，防范非法访问，保障电力数据安全。

四、基于 TP680 的数据中心发电机UPS 供电系统监控解决方案

4.1 测点部署规划

结合数据中心供电架构，TP680 监测装置部署于关键配电节点，实现全链路覆盖：

1. 两路市电公用馈线：监测外网市电侧的电压扰动、谐波、三相不平衡，评估上游电网质量；

2. 每台柴油发电机输出母线：监测发电机启动、带载、与市电切换全过程电压电流波形，识别发电机输出异常、非同期合闸环流；

3. UPS 输入回路：监测 UPS 整流输入端电能质量，看市电 / 发电机供电对 UPS 的影响；

4. UPS 输出回路：监测逆变输出品质，评估谐波、不平衡对后端 IT 负载的影响；

5. 关键下游 PDU 进线：贴近服务器负载侧，直接获取 IT 设备实际承受的供电质量数据。

多台 TP680 装置通过以太网或者 4G 组网，统一接入拓普瑞能耗管理云平台，构建分布式电能质量监测网络，所有测点时间严格同步。

4.2 建设调试阶段应用价值

机房新建或者改造调试阶段，TP680 作为调试辅助工具，完整记录市电切发电机、发电机切回市电、UPS 逆变‑旁路切换等全部联动试验全过程：

1. 验证设计逻辑：将实测波形数据与设计预期对比，校验断路器动作时序、PLC 控制逻辑是否符合设计文件；

2. 故障快速定位：当切换试验失败，调取同步录波波形，判断故障是来自硬件损坏、接线错误，还是 PLC 程序时序错误。就如参考案例中，通过母线电流波形发现 CT 饱和，定位异相并联故障，减少反复排查时间，降低设备损坏风险，保障项目按期交付；

3. 留存调试原始档案：保存 COMTRADE、PQDIF 格式调试记录，作为项目验收资料，方便后期运维回溯比对基线数据。

4.3 常态化运行阶段应用价值

正式投运之后，TP680 持续在线监测，实现从 “事后抢修” 转向 “事前预警”：

1. 持续监测谐波、三相不平衡，跟踪 UPS、发电机设备运行健康度，预判变压器、线缆过热风险；

2. 捕捉电压暂降暂升等瞬态扰动，服务器出现莫名宕机、重启时，调取对应时间窗口录波，判断是否由电能质量事件引发；

3. 自定义阈值告警，出现大冲击电流、电压越限、谐波超标，及时推送告警信息；

4. 定期输出电能质量统计报告，满足数据中心运维规范、等保、第三方审计的资料要求。

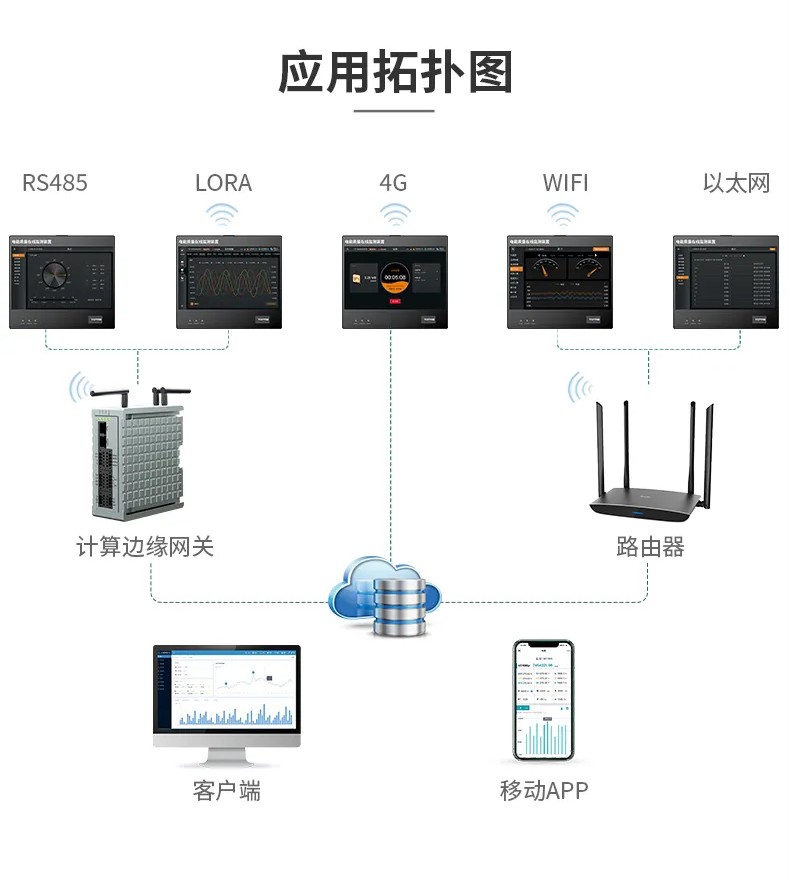

4.4 系统整体拓扑 TP680

就地安装于各配电柜，装置通过 RS485 / 以太网接入本地边缘网关，数据上传至能耗管理云平台；运维人员可以通过电脑网页、手机 APP，远程查看各测点实时数据、矢量图、谐波频谱、故障波形、事件告警记录；告警信息支持多渠道推送；本地 USB 接口支持现场导出波形文件，用于深度故障分析。

五、方案实施效益分析

1. 降低设备损坏与停机风险：调试阶段提前发现 PLC 逻辑缺陷、非同期合闸等致命隐患，避免断路器烧毁、发电机、UPS 设备不可逆损坏；运行阶段实时预警电能质量隐患，减少非计划停机带来的业务损失。参考案例中同类监测系统投资回报周期可短至 1 个月，快速规避重大故障损失。

2. 缩短故障定位时间：完整同步录波数据，毫秒级事件时序记录，发生异常不用再依靠人工复现故障，大幅缩短排查周期，降低运维人力成本。

3. 调试验收数字化：把调试过程全部数据自动留存，形成可追溯的验收档案，摆脱传统人工抄表，提升数据中心建设调试规范化水平。

4. 全生命周期运维支撑：从建设调试、竣工验收到长期运维，同一套 TP680 设备贯穿项目全生命周期，不用调试一套设备、运维再采购另一套，提升设备综合利用率。

六、选型实施建议

1. 关键数据中心发电机、UPS、市电馈线测点，必须选用A 级电能质量监测设备，如 TP680，保证暂态事件、谐波测量精度，B 级设备无法满足瞬态大环流、异相故障的录波分析需求。

2. 实施阶段重视时钟同步，多台分布式部署的监测装置统一做 IEEE1588 或者 GPS 对时，保证多测点波形时间对齐，是多电源交互故障分析的前提。

3. 阈值配置结合设备厂家技术规范，发电机、UPS 设备说明书给出电压、电流、谐波允许范围，以此作为告警阈值设置依据，减少无效告警。

4. 调试阶段要完整保存 COMTRADE 录波文件，作为基线档案，后续运行故障可以和调试基线做对比分析。

七、写在最后

数据中心的高可用性，不只是依靠 UPS、发电机等后备电源硬件，更需要一套可靠的电能质量在线监测体系，把看不见的电网上瞬态扰动、隐性故障转化为可记录、可分析的数据。拓普瑞 TP680 电能质量在线监测装置凭借 A 级测量精度、完整暂态录波、多测点同步、丰富通信告警能力，既可以在机房调试阶段发现 PLC 逻辑错误、异相并联等致命缺陷，保障项目顺利验收；又能够在正式运行后持续守护发电机‑UPS 混合供电链路，为数据中心业务连续稳定运行筑牢电力安全防线。
