LoRaWAN无线通讯电力仪表与在线能耗监测平台在LoRaWAN物联网监控项目中的应用

摘要：

在工业配电数字化、企业能耗在线监测改造项目中，传统有线采集方案存在布线工程量大、施工周期长、老旧现场改造难度高等现实痛点，4G 采集终端又存在流量资费高、节点大规模部署成本偏高的问题。

LoRaWAN 低功耗广域物联网技术凭借远距离传输、低功耗、免布线、大容量节点接入的技术特性，成为分布式配电、分散点位能耗监测项目优选技术路线。本文结合拓普瑞（TOPRIE）TP613U LoRaWAN 三相智能电力仪表硬件特性，围绕端‑边‑云完整系统架构，阐述 LoRaWAN 物联网远程监控项目的技术选型、系统组成、核心功能、落地实施要点以及实际应用价值，为工矿企业、智能建筑、园区配电自动化改造提供可落地的技术参考方案。

关键词：LoRaWAN；三相电力仪表；能耗在线监测；物联网远程监控；配电数字化；拓普瑞 TP613U

一、项目背景与行业现存痛点

随着能源管理体系建设、配电安全运维、双碳管理工作推进，大量工矿企业、商业楼宇、产业园区需要对配电柜、分支回路、车间设备开展全维度电参量采集、电能计量、电能质量分析以及能耗在线监测工作。在大量改造类项目现场，普遍遇到几类典型难题。

第一，现场点位分散，传统 RS485 总线方案需要敷设大量通讯线缆，老旧配电柜、抽屉柜现场走线空间有限，施工难度大，改造期间容易影响现场正常生产，项目整体工期与改造成本居高不下。

第二，部分配电间、地下室、厂房内部金属柜体多，WiFi 信号衰减严重，无线局域网覆盖效果差；4G 终端每个节点需要持续支付流量费用，当监测点位数量达到几十、上百点时，长期运营成本不可忽视。

第三，很多项目不仅需要采集电压、电流、电能基础数据，还需要谐波分析、零序电流监测、复费率计费、开关柜温度采集、越限告警等综合功能，普通简易电表功能单一，无法同时满足电能质量与能耗管理双重需求。

第四，硬件采集设备与平台软件割裂，部分项目硬件只能完成数据采集，缺少配套组态、报表、告警、私有化部署能力，后期对接开发工作量大，整套方案落地难度高。

基于以上行业痛点，采用LoRaWAN 无线通讯电力仪表 + 能耗在线监测云平台的端边云一体化方案，能够适配新建与改造项目，实现免布线快速部署，兼顾高精度采集、电能质量监测、远程运维、能耗统计分析，很好解决分散点位物联网远程监控项目的现实需求。

二、LoRaWAN 技术用于电力物联网监测的技术优势

LoRaWAN 属于低功耗广域网 LPWAN 技术，专门面向物联网传感采集场景设计，非常适合电力仪表这类小数据量、周期性上报的设备场景。

通信距离方面，城市厂区环境可实现 1‑3 公里有效通信距离，可穿透厂房墙体、配电柜金属壳体，适配地下室、配电室等信号较差的封闭场景。设备功耗低，终端仪表依靠现场供电，不需要电池供电，满足工业仪表长期不间断运行需求。单台 LoRaWAN 网关可接入大量终端节点，满足园区、工厂上百个配电回路同时接入的项目需求。

同时 LoRaWAN 为开放标准协议，终端设备与网关解耦，既可以使用公有网络，也支持客户现场自建本地网关，数据链路可控，满足工业项目数据安全要求。对比传统有线总线、WiFi、4G 方案，在分散式配电监测、能耗在线监测场景具备明显综合优势。

三、系统硬件终端：拓普瑞 TP613U LoRaWAN 三相智能电力仪表核心特性

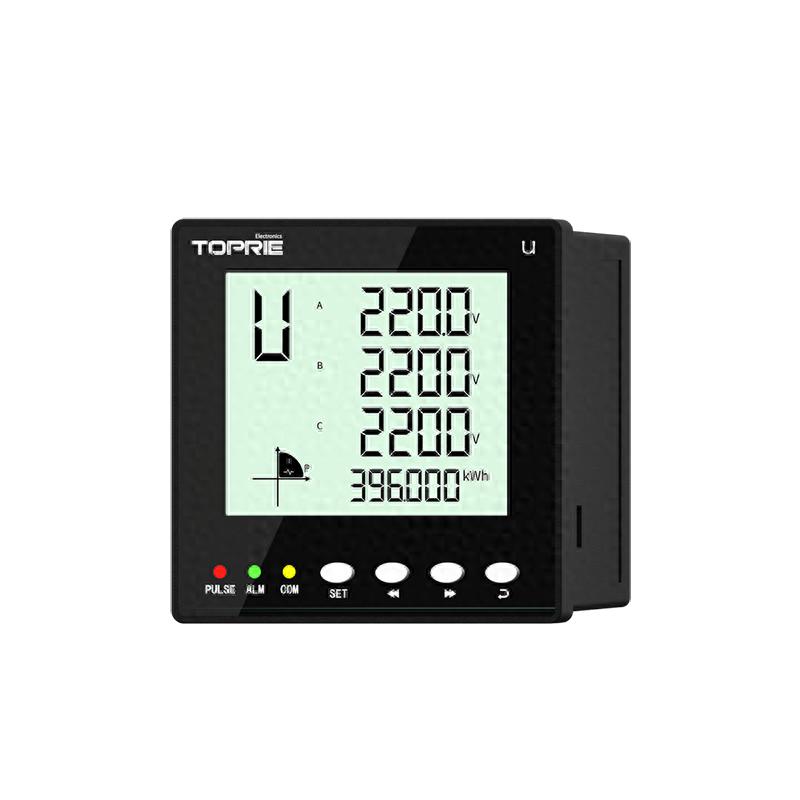

拓普瑞 TP613U 是面向 LoRaWAN 物联网远程监控项目开发的三相智能电力仪表，作为整套系统感知层核心硬件，承担现场电参量采集、电能计量、电能质量监测、拓展信号采集的任务，硬件同时兼容有线 RS485 与 LoRaWAN 无线双通道，适配混合组网项目。

在测量能力上，TP613U 可采集 30 余项以上三相电参数，包含三相电压、三相电流、零序电流、有功无功视在功率、功率因数、电网频率、四象限电能；支持 2‑31 次谐波测量，可输出电压电流各次谐波畸变率，满足电网电能质量诊断；具备最大需量统计、分时复费率计费功能，适配峰谷电价核算场景；集成 4 路 NTC 温度采集接口，可以同步采集开关柜触头、电缆接头温度，实现电力参数与设备温度一体化监测。

测量精度层面，电压、电流具备 0.2 级测量精度，有功电能、无功电能达到 0.5 级计量等级，宽温工作区间‑20℃~+60℃，工业环境长期运行数据稳定可靠，满足能耗在线监测对于计量精度的基础要求。

硬件 IO 拓展配置包含 2 路无源遥信输入、2 路继电器遥控输出，支持遥信遥测遥控一体化，能够采集开关柜开关状态，支持远程继电器输出控制；具备电能脉冲输出，适配传统计量对接需求。通讯接口除 LoRaWAN 无线模块之外，标配 RS485 接口，支持 Modbus‑RTU、MQTT 协议，可根据项目需要做协议定制，既可以走 LoRaWAN 网关上云，也可以本地总线接入上位机系统，适配混合组网方案。

安装方式采用 96×96mm 标准嵌入式开孔，直接安装在中低压配电柜、抽屉柜、智能开关柜面板，现场改造无需改动主回路接线方式，适配绝大多数工业配电柜体。

四、整套 LoRaWAN 物联网远程监控系统完整架构

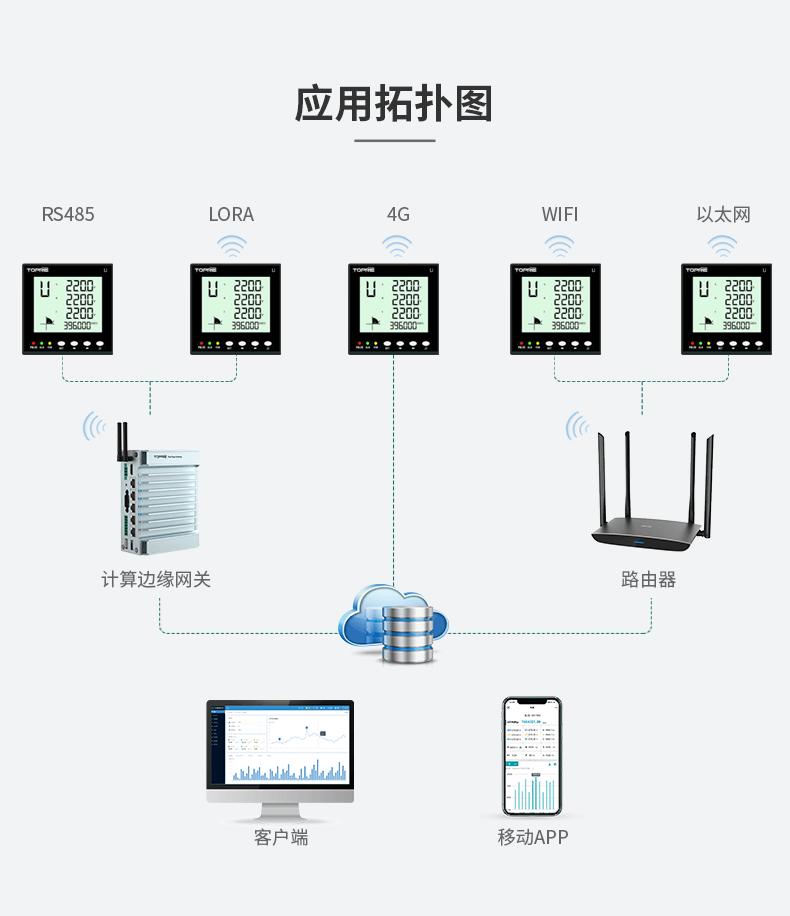

整套能耗在线监测系统采用典型感知终端‑网络网关‑云平台三层架构，架构清晰，工程落地性强。

4.1 感知终端层

以拓普瑞 TP613U LoRaWAN 三相智能电力仪表为核心，部署在各个配电柜、分支回路、重点设备前端，完成电压、电流、电能、谐波、温度、开关量信号原始采集，将采集数据封装为 LoRaWAN 上行报文向外发送。同一个项目内部，部分点位如果布线条件良好，也可以直接使用 RS485 有线接入网关，实现有线无线混合组网，兼顾稳定性与部署便捷性。

4.2 网络传输层

由 LoRaWAN 网关设备组成，网关部署在厂区、园区信号制高点，接收现场多台 TP613U 仪表上传的无线数据，网关通过以太网或者 4G 网络将数据转发至能耗在线监测平台。网关支持本地缓存，网络中断时缓存设备数据，网络恢复自动补传，避免数据丢失。该架构不需要给每一台电力仪表配置流量卡，大量减少长期通信运营成本。

4.3 平台应用层

拓普瑞配套能耗在线监测物联网平台，支持公有云免费使用，也可根据客户数据安全要求选配私有云本地部署。平台接收网关转发上来的全部电力数据，完成时序数据存储、协议解析、组态可视化、能耗统计、越限告警、报表输出、设备管理等功能；对外提供标准 API 接口，方便对接客户现有 EMS 能源管理系统、SCADA、MES 平台，实现数据互通。

整套架构不需要复杂二次开发，硬件终端、网关、云平台形成完整闭环，新建项目、老旧配电改造项目均可直接落地。

五、系统核心业务功能

5.1 全维度电参量实时监测

平台实时汇聚 TP613U 上传的全部采集数据，展示三相电压、电流、功率、功率因数、频率、零序电流实时数值，支持单回路查看、多回路对比查看，绘制电压电流功率趋势曲线，运维人员在电脑网页端、手机 APP 端随时查看现场配电运行状态，替代人工现场抄表巡检。

5.2 电能计量与能耗在线统计分析

平台对正向反向有功、无功电能做累计统计，基于分时复费率数据，完成峰谷平电能分项统计；自动生成日、月、季度、年度能耗报表，支持能耗同比环比分析，区分车间、回路、设备能耗，定位高耗能点位，为企业节能改造、能耗考核提供真实数据依据。

5.3 电能质量监测分析

依托 TP613U 的 2‑31 次谐波采集能力，平台展示各次谐波含有率、总谐波畸变率，统计三相不平衡度。当现场变频器、整流设备带来电网谐波污染时，可以通过历史曲线定位异常发生时间，辅助运维人员排查电网干扰源，保障配电系统与用电设备安全稳定运行。

5.4 多维度阈值告警推送

平台支持对电压、电流、功率、功率因数、温度、谐波畸变率等参数自定义告警阈值。参数超出阈值后系统自动生成告警事件，支持网页弹窗、APP 推送、微信、邮件、钉钉等多渠道告警通知，运维人员第一时间获取故障信息，实现故障提前预警，降低设备损坏、停电故障风险。

5.5 组态可视化与设备远程管控

平台内置组态搭建功能，用户可以绘制配电一次图、厂区配电拓扑图，将各个 TP613U 仪表数据绑定到组态画面，实现配电现场虚拟可视化。对于具备继电器输出的仪表，支持平台下发指令实现远程遥控输出，完成简单回路远程控制；同时可以查看遥信开关状态，实现遥信遥测遥控一体化管理。

5.6 设备管理与数据对接

平台统一管理项目内全部 LoRaWAN 电力仪表，在线状态监测、远程参数配置、设备批量管理；开放标准化 API 接口，支持第三方系统对接，公有云、私有云两种部署模式，满足中小企业公有云快速上线，大型工矿企业内网隔离、数据本地存储的安全需求。

六、项目落地实施流程

LoRaWAN 物联网远程监控项目，按照调研‑方案‑部署‑调试‑上线五步实施，流程清晰可控，保障项目稳定落地。

第一步：现场需求调研。梳理需要监测的配电柜、回路点位清单，明确每个点位需要采集的参数，确认柜体安装空间，评估现场网关安装位置，评估无线信号覆盖情况，区分哪些点位适合 LoRaWAN 无线，哪些点位适合 RS485 有线，确定混合组网方案。

第二步：方案设计。确定 TP613U 仪表数量、选型版本，确定 LoRaWAN 网关部署点位与数量，确认平台采用公有云还是私有云部署，明确报表、告警、对接第三方系统需求，输出硬件清单、组网拓扑图。

第三步：现场硬件安装。TP613U 仪表嵌入配电柜开孔安装，完成电压电流接线、NTC 温度传感器、开关量 IO 接线；安装 LoRaWAN 网关，完成天线部署，网关接通网络。改造项目可以不停产分步施工，减少对生产影响。

第四步：系统调试。配置 LoRaWAN 网关参数，完成 TP613U 仪表入网，确认仪表数据正常上传云平台；在平台完成设备分组、组态画面制作、告警阈值配置，校验电能、谐波、温度数据准确性，调试告警推送功能。

第五步：系统上线与运维培训。交付 Web 端、手机端操作权限，对运维人员开展操作培训；项目上线后持续观察无线通信稳定性，根据现场实际信号情况微调网关天线位置，保障长期稳定运行。

七、典型应用场景

整套 LoRaWAN 无线电力仪表 + 能耗在线监测平台方案，适配点位分散、布线困难的各类配电物联网项目。广泛应用于中低压配电柜、抽屉柜、智能开关柜，工矿企业厂区能耗监测、工业自动化产线配电监控、楼宇自动化、智能建筑、园区配电自动化、变电站辅助监控、老旧配电系统数字化升级场景。

尤其适合老旧厂区改造、园区分散箱变、地下室配电间、多栋楼宇分散配电柜这类布线成本高的场景，依托 LoRaWAN 远距离无线通信，大幅降低布线施工量，缩短项目周期，快速搭建分布式配电远程监控网络。

八、方案应用价值总结

采用拓普瑞 TP613U LoRaWAN 三相智能电力仪表搭配能耗在线监测平台的 LoRaWAN 物联网远程监控方案，解决传统有线改造布线复杂、4G 方案长期资费高的行业痛点。

硬件层面一台仪表同时实现全电参量测量、电能计量、2‑31 次谐波电能质量分析、温度采集、遥信遥控，硬件集成度高，减少现场设备数量；网络层面 LoRaWAN 组网减少线缆施工，降低改造项目工期与综合成本；平台层面实现数据采集、可视化、能耗统计、故障告警、私有云部署一体化，不需要大量二次开发，项目可快速落地。

对于企业用户，方案实现配电状态远程可视，减少人工巡检工作量，及时发现电网异常隐患；通过能耗数据分析找到节能空间，助力企业完成能源管理、能耗在线监测相关建设工作，为配电数字化转型提供一套高性价比、成熟可靠的物联网解决方案。
